压力容器喷嘴用对开式锁紧连接结构

在压力容器、制药流体管路、医用洁净输送系统的现场安装场景里，喷嘴与外接管路的连接一直是容易出现跑冒滴漏、拆装维护效率低的痛点位置，这款对开式锁紧连接结构，正是针对这类场景的安装痛点做的结构优化设计。不同于常规的整体式法兰连接需要沿管路轴向套入、旋转对位拧紧的操作逻辑，这款连接采用上下对开的抱合式结构，安装时不需要将相邻管段做轴向位移，只需要将两个半环结构对齐套在喷嘴与外接管路的对接位置，再依次拧紧周向均匀分布的六组锁紧螺栓，就能实现可靠的抱紧密封，对于已经完成布管的老旧设备改造、狭窄安装空间内的喷嘴更换作业来说，能大幅降低现场施工的操作难度，减少拆装时对相邻管路密封面的磕碰损伤。

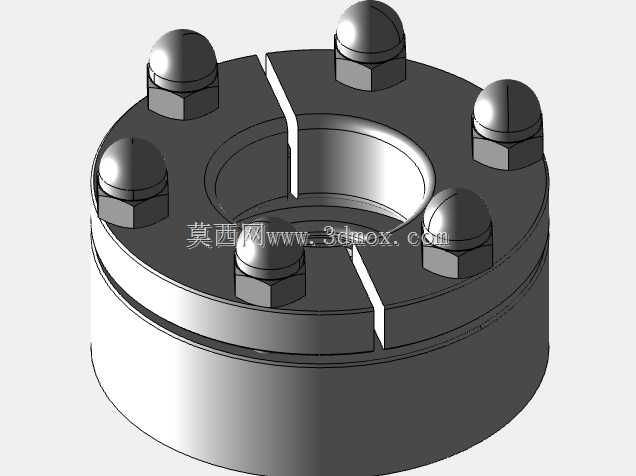

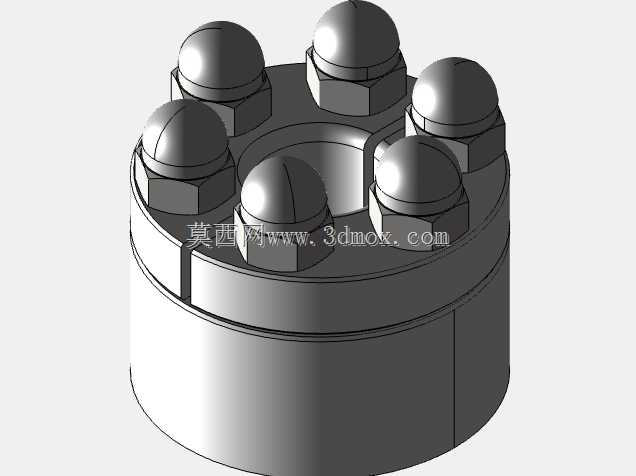

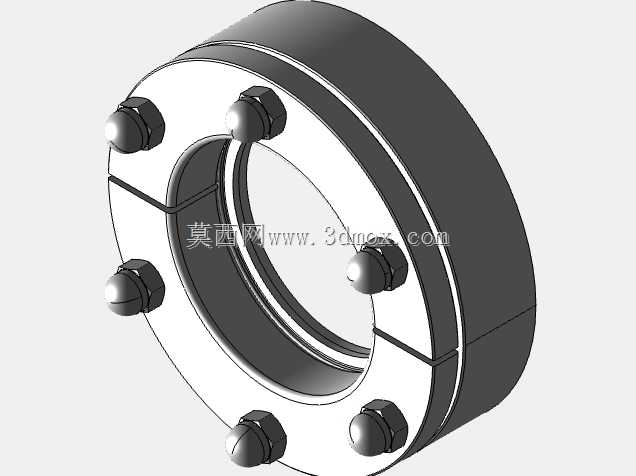

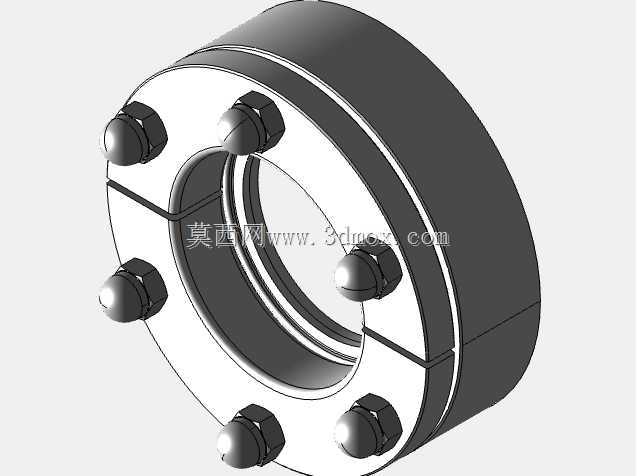

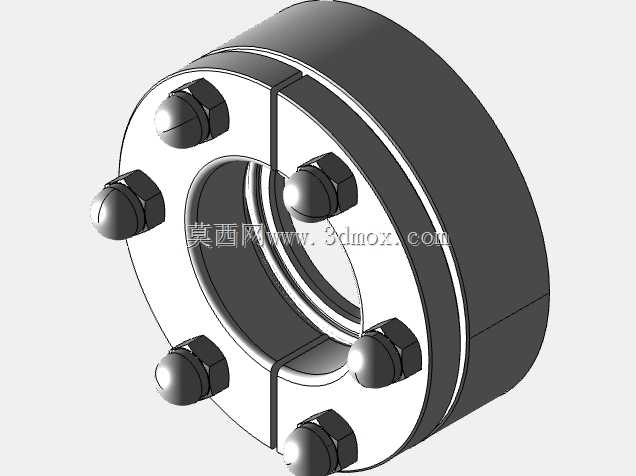

从结构设计逻辑来看，连接主体的两个半环采用对称式分模设计，分模面经过精密的平面加工，合模后两个半环的内孔同轴度可以控制在0.05mm以内，避免抱紧后出现管路偏心导致的密封面偏载问题。内孔位置设计有与对接端凸台匹配的限位台阶，安装时可以直接卡在喷嘴与外接管路的定位凸缘上，不需要额外做轴向位置调整，就能保证对接位置的密封压缩量处于设计区间内，不会因为螺栓拧紧力度不均出现密封过压失效或者压缩量不足泄漏的问题。周向分布的六组螺栓采用等角度排布，每个螺栓的预紧力可以通过对角分步拧紧的方式均匀传递到整个抱紧环上，相比三螺栓或者四螺栓的连接结构，抱紧力的分布更均匀，在压力容器的交变压力工况下，不容易出现局部应力集中导致的连接环变形、螺栓松动问题。

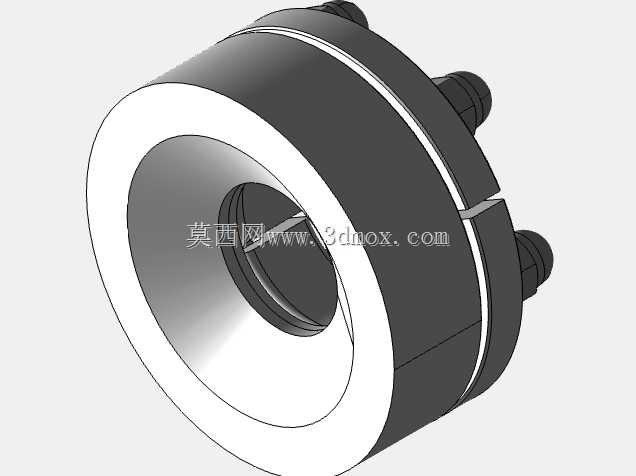

从安装边界尺寸来看，这款连接结构的径向轮廓比同通径的常规法兰连接缩小了约15%，轴向安装尺寸仅为常规法兰厚度的三分之二，在喷嘴排布密集的压力容器封头位置，相邻喷嘴之间的安装间距不需要预留法兰螺栓的扳手操作空间，能有效提升封头位置的喷嘴排布密度，减少设备整体的封头尺寸设计冗余。连接环的外侧采用圆弧过渡设计，没有尖锐的棱角凸起，在制药、医疗洁净车间的使用场景里，不容易积留灰尘与生产物料残留，日常清洁消毒时可以直接擦拭外表面，符合洁净生产区域的卫生设计要求。内孔与对接凸缘的接触位置设计有环形密封槽，可以适配O型圈、金属缠绕垫等多种密封形式，根据不同的工作压力、输送介质特性更换对应的密封件，不需要改动连接主体结构就能覆盖负压到中压工况的使用需求。

在实际选型应用时，需要注意对接端的凸缘外径尺寸要与连接环的内孔限位台阶尺寸匹配，凸缘的端面平面度要满足密封要求，安装前需要清理对接面的杂物与毛刺，避免密封件被划伤导致泄漏。螺栓拧紧时要按照对角顺序分三次逐步加载到额定预紧力，不能单次拧紧单颗螺栓，避免两个半环出现偏斜导致抱紧力不均。这款连接结构除了应用在压力容器的喷嘴位置，也可以用在医疗流体管路、洁净工艺管道的快速拆装位置，相比传统的卡箍连接，它的抱紧刚度更高，在压力波动较大的工况下密封可靠性更强，相比整体法兰连接，它的拆装效率更高，不需要移动相邻管段就能完成连接件的更换，在需要频繁拆装维护、更换喷嘴配件的生产场景里，能有效缩短设备的停机维护时间。结构的材质可以根据使用场景选择碳钢镀锌、304不锈钢或者316L不锈钢，满足不同腐蚀等级、洁净等级的使用要求，建模时所有的安装孔位、限位台阶、螺栓沉孔位置都做了参数化关联，调整通径尺寸时只需要修改对应参数就能快速生成对应规格的连接模型，不需要重新绘制每个特征，能大幅提升同系列不同规格产品的设计出图效率。
