制药压力容器用光玻璃密封视镜组件

在制药生产流程的压力容器类设备中，这类带安装法兰的光玻璃视镜组件，是实现密闭腔体内部工况可视化的核心部件，常布置在反应罐体、无菌储液罐、真空干燥舱这类需要承压、同时要观察内部介质状态、液位高度、反应进程的设备壁面，替代传统的开孔盲板结构，在保证腔体密封承压性能的前提下，给操作人员提供无遮挡的观察路径，不用开盖就能确认内部物料混合状态、有无结壁、液位是否达标，避免频繁开盖破坏无菌环境或者压力平衡。

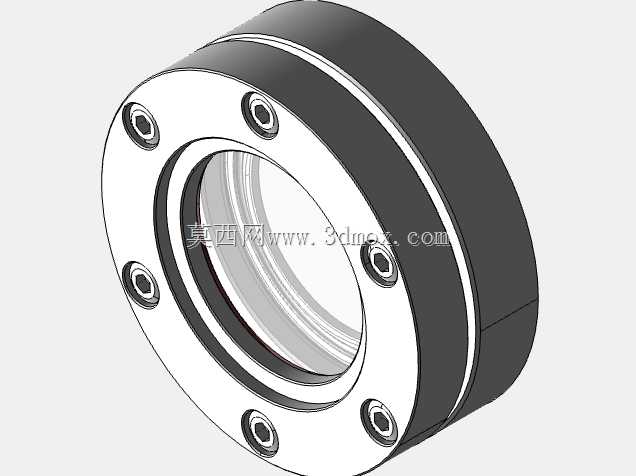

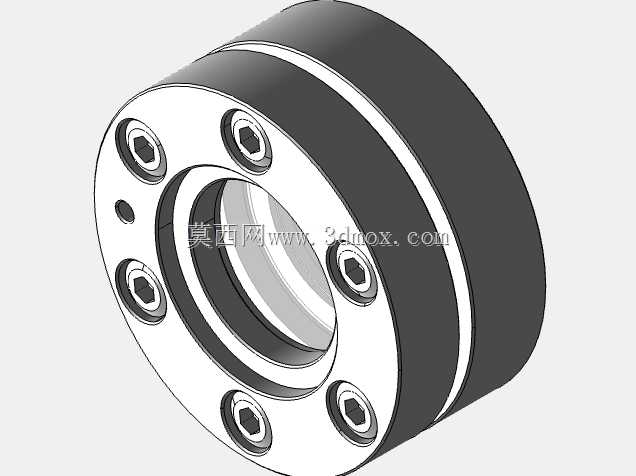

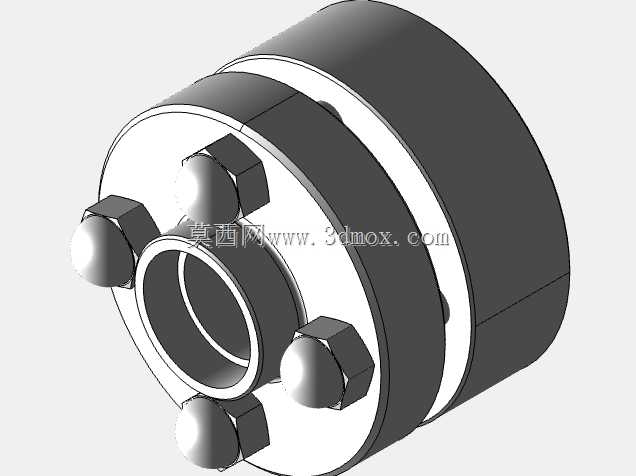

从结构设计来看，整个组件采用法兰式环形安装基体，外圈均匀布置6个内六角安装沉孔，安装时螺栓从外侧穿入设备壁面的对应安装孔，不会在视镜内侧突出螺栓端头，避免和内部流动的物料产生挂壁、积液死角，这一点在制药洁净级设备里尤为重要——所有和物料接触的表面都要做到无凸起、无滞留区，方便CIP清洗时的冲淋覆盖，不会残留物料滋生杂菌。玻璃密封面采用阶梯式限位结构，玻璃本体嵌装在法兰基体的内环台阶上，两侧搭配适配的密封垫圈，装配时通过外圈螺栓的均匀预紧，把密封垫圈的压缩量控制在合理区间，既不会因为预紧力过大压裂脆性的光玻璃，也不会因为预紧不足导致带压工况下出现渗漏。

实际选型应用时，首先要匹配设备的设计压力等级，这类视镜的玻璃承压能力和玻璃厚度、密封面的接触宽度直接相关，安装边界上要注意，法兰基体的厚度要和设备壁面的开孔补强尺寸匹配，设备壁面的开孔直径要略大于视镜的玻璃通径，避免焊接安装时的热变形影响玻璃安装面的平面度——如果安装面平面度超差，螺栓预紧后玻璃会受到不均匀的挤压力，在压力波动或者温度变化时很容易出现开裂。玻璃本身采用高透光率的硼硅光玻璃，表面做抛光处理，不容易粘附物料，长期接触药液、蒸汽也不会出现发乌、析晶的问题，能长期保持清晰的观察视野。

设计建模的时候，要重点关注几个配合尺寸的公差：首先是玻璃安装槽的内径公差，要给玻璃的热膨胀留出足够的间隙，避免设备高温灭菌时，金属法兰和玻璃的膨胀量不一致挤碎玻璃；其次是密封槽的深度公差，要保证密封垫压缩率在20%-30%这个区间，这个压缩率下的密封件寿命最长，密封效果最稳定，压缩率过高密封垫会快速失去弹性，过低则会在压力波动时出现微漏；另外外圈的安装沉孔要做同轴度约束，保证6个螺栓的预紧力能均匀作用在整个法兰面上，不会出现局部应力集中。

这类视镜组件除了制药行业，在食品加工、精细化工的承压设备上也有广泛应用，不同应用场景下只需要调整密封件的材质——比如接触腐蚀性物料时换用氟橡胶密封件，高温工况下换用金属缠绕垫搭配耐高温玻璃，主体的法兰安装结构可以通用，能减少重复设计的工作量。建模时把玻璃、法兰基体、密封垫圈、安装螺栓都做成独立的可编辑零件，后续做不同通径、不同压力等级的衍生型号时，只需要调整法兰外径、安装孔分布圆直径、玻璃通径这几个核心参数，就能快速生成新的型号模型，不用从零开始重构结构，能大幅提升设备设计阶段的选型建模效率。在装配验证阶段，还要模拟螺栓预紧后的受力分布，确认玻璃边缘的压应力在玻璃的许用应力范围内，尤其是在做压力交变工况的仿真时，要排查应力集中的点位，避免长期运行后玻璃出现疲劳裂纹。另外视镜的内侧表面要和设备内壁尽量齐平，减少突出或者凹陷的结构，防止物料在视镜边缘堆积，影响观察效果的同时也降低清洁难度，符合制药设备的GMP设计要求。
