单侧斜拉式家用停车遮阳挡雨棚结构

　　这款单侧斜拉支撑的停车棚，主要面向私家院落、独栋住宅侧边、商业门店前的窄面停车区域设计，解决常规双侧立柱车棚占用地面通行空间、倒车入库易剐蹭立柱的痛点。从结构受力逻辑来看，整体采用墙面固定+斜向拉杆的受力体系，所有竖向荷载与风荷载均通过背部的墙面固定支座传递至建筑墙体，地面仅需做简单的找平硬化处理，无需开挖浇筑独立基础，适配已完成地面铺装的院落场景，不会破坏原有地面铺装结构。棚面采用单坡斜向设计，排水坡度控制在8%左右，可快速排走雨水，避免棚面积水积雪增加结构荷载，棚面边缘做收边包角处理，防止雨水顺着棚面边缘滴落至车身侧面。

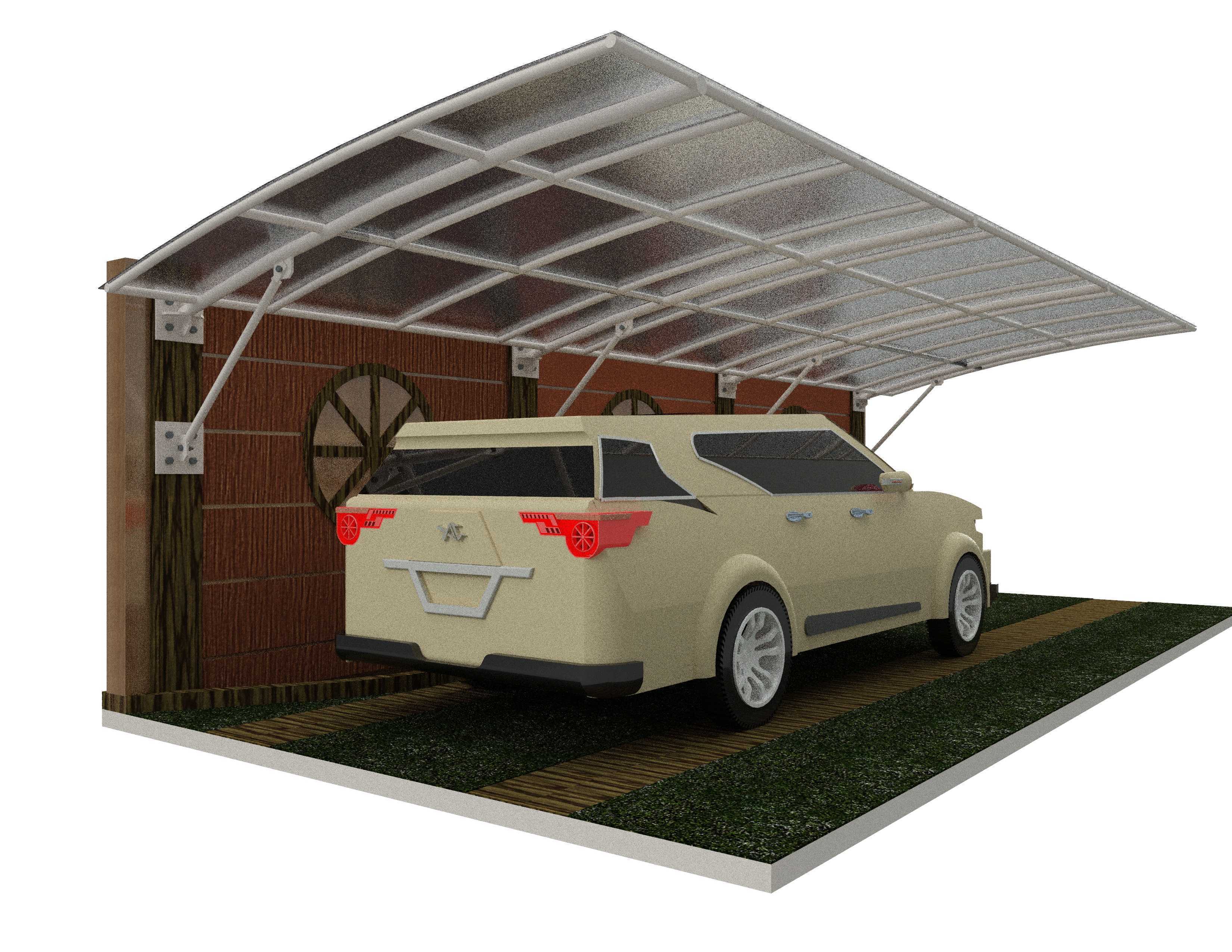

　　支撑骨架采用矩形钢管焊接成型，主龙骨沿棚面跨度方向布置，次龙骨垂直于主龙骨排布，间距根据棚面材料的抗弯强度设定，保证棚面在常规风压、积雪荷载下不会出现凹陷变形。斜向拉杆采用圆钢管制作，两端通过铰接支座分别连接主龙骨端部与墙面固定座，可抵消棚面外挑部分产生的倾覆力矩，同时铰接结构可释放温度变形产生的内应力，避免温差较大时骨架焊缝出现开裂。墙面固定支座采用加厚钢板制作，通过膨胀螺栓与建筑墙体的混凝土结构层连接，每个支座的螺栓数量、埋深均根据所在地区的基本风压、雪压值计算确定，保证极端天气下结构不会出现脱落倾覆。

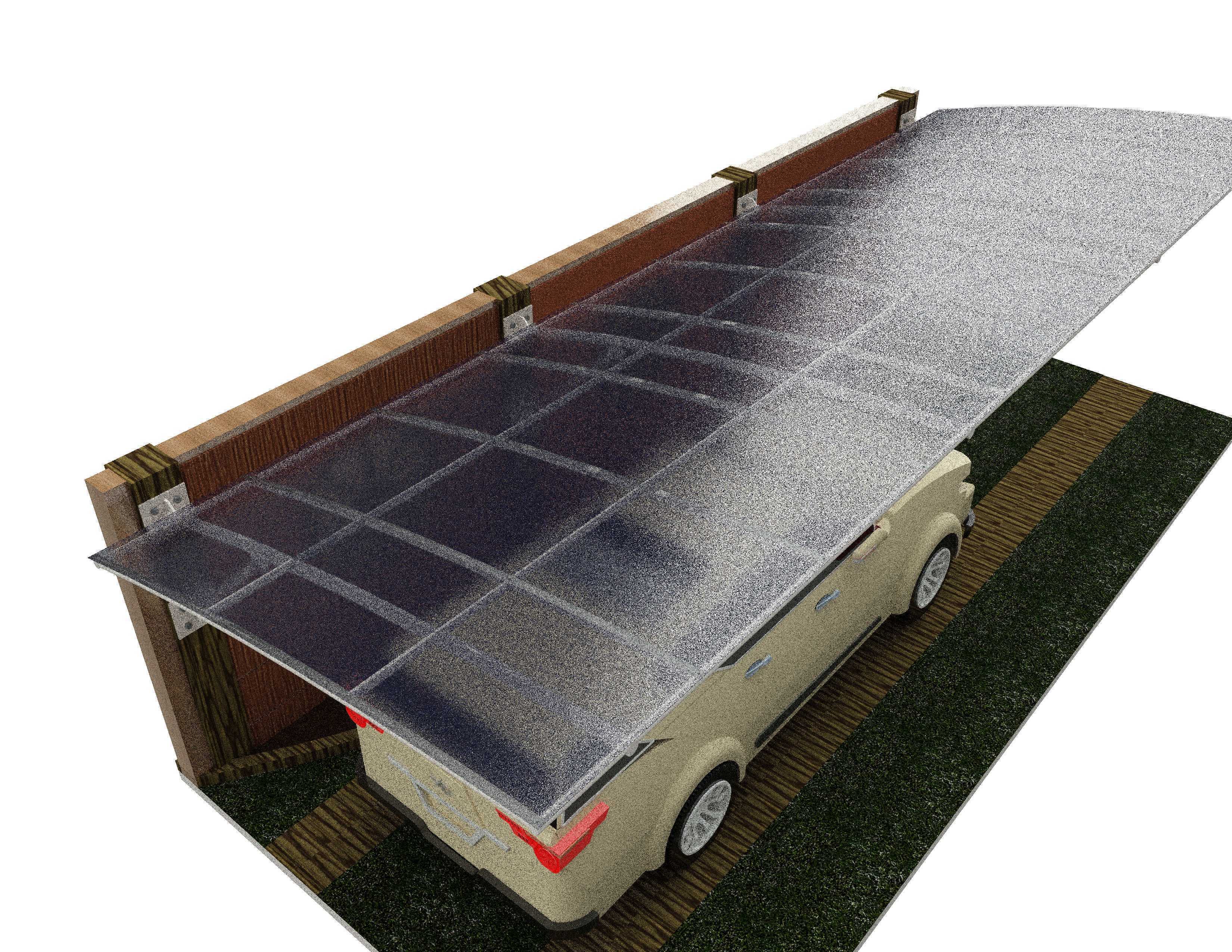

　　棚面材料选用半透明的聚碳酸酯板材，既可以遮挡直射阳光降低车内温度，又能保留一定的透光性，避免棚下区域过于昏暗，同时板材自身抗冲击强度高，不会被高空坠物砸裂，使用寿命远高于普通彩钢棚面。从安装边界来看，这款车棚的外挑长度可根据停放车辆的宽度调整，常规家用SUV车型适配的外挑长度为3米，棚面最低点距离地面高度不低于2.2米，保证车辆进出时不会剐蹭车顶，背部固定墙面需要为平整的混凝土或实心砖墙面，空心砖墙、轻质隔墙无法满足受力要求，不能作为固定基面。棚下地面可铺设植草砖或碎石找平，既满足停车承重需求，又能保留地面透水性能，避免雨天棚下积水。

　　在实际使用场景中，这款车棚除了遮挡阳光、雨水之外，还可减少落叶、鸟粪等杂物落在车身上，降低车辆清洗频率，同时单侧无立柱的设计，车辆停靠时可直接贴紧墙面侧方倒入，驾驶员开门下车不会被立柱阻挡，适配宽度仅3.5米左右的窄小停车空间，相比常规双侧立柱车棚可节省近1米的横向占用空间。建模过程中对骨架的节点连接做了细化还原，所有焊缝位置、螺栓连接点位都按照实际加工工艺排布，可直接用于结构受力验算、加工下料参考，棚面的拼接缝隙也按照实际安装的密封胶缝宽度预留，还原真实安装后的效果。
