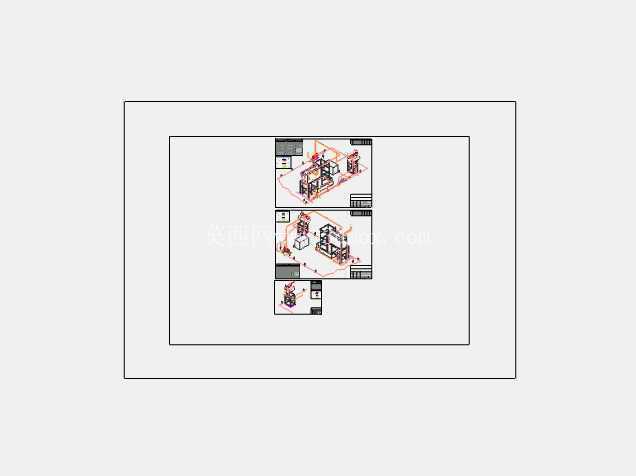

25吨蒸汽锅炉配套等容管路结构设计

　　在工业热力供应场景中，25吨级蒸发量的蒸汽锅炉是中型生产厂区、集中供热站点的核心热源设备，其输出蒸汽的压力稳定性、流量均衡性直接决定后端用汽设备的运行效率与生产安全，等容管作为锅炉蒸汽分配环节的关键承压部件，承担着均衡各支路蒸汽压头、消除管路偏流、稳定供汽参数的核心作用。这套等容管路的设计完全匹配25吨/小时额定蒸发量锅炉的出口参数，建模阶段首先锚定锅炉主蒸汽出口的法兰接口尺寸，以出口通径为基准做等容腔体的容积核算，确保腔体内部的通流截面积总和不小于主蒸汽管的通流面积，避免蒸汽流经腔体时产生节流损失，同时控制腔体长度与直径的比例在合理区间，既保证各支路接口处的蒸汽压力差控制在允许范围内，又不会因腔体容积过大造成锅炉启机时的暖管时间过长，增加不必要的启动能耗。

　　从结构布局来看，该等容管采用卧式筒形腔体设计，主蒸汽入口设置在腔体轴向一端的中心位置，各支路出口沿腔体轴向等距排布在筒体侧面，每一个出口的位置都经过流场仿真校核，避开入口蒸汽的直射区域，利用腔体内部的容积空间实现蒸汽动能的耗散与压力的均匀分布，避免靠近入口的支路蒸汽流量过大、远端支路流量不足的偏流问题。安装边界方面，建模时预留了筒体两端的支耳安装位置，支耳的螺栓孔间距匹配锅炉配套钢架的安装梁间距，同时核算了腔体满水、带压工作状态下的总重量，确保支耳的承载能力满足长期运行的载荷要求，所有外接法兰的密封面形式、螺栓孔分布都匹配对应压力等级的工业管道标准，现场安装时无需额外加工转接件，可直接与主蒸汽管、各支路供汽管对接。

　　设计过程中还充分考虑了管路的热膨胀补偿需求，筒体的固定端与滑动端做了明确区分，滑动端支耳预留了足够的轴向位移间隙，避免锅炉从冷态到热态运行时，筒体受热伸长产生的热应力拉扯连接管道或损坏安装钢架。腔体底部设置了疏水口接口，位置处于筒体安装后的最低点，可在启机暖管阶段顺利排出管内凝结水，避免水击现象对管路、阀门造成冲击损坏，疏水口的通径匹配锅炉的疏水母管尺寸，无需额外变径处理。

　　从实际应用场景出发，这套等容管可直接适配造纸、化工、食品加工等行业用25吨级蒸汽锅炉的主蒸汽分配环节，相比直接在主蒸汽管上开口接支路的做法，等容管的结构设计可将各支路的蒸汽压力偏差控制在5%以内，能有效保障后端不同用汽设备的供汽压力稳定，避免因压力波动造成设备温控失效、生产工艺参数不达标的问题。建模过程中对所有焊缝位置都做了细节还原，筒体的纵缝、环缝以及接口与筒体的连接角缝都按照承压管道的焊接要求做了结构示意，方便后续生产制造时明确焊接工艺要求，所有转角位置都做了圆弧过渡处理，减少应力集中点，提升管路长期承压运行的结构可靠性。
