储罐容器外侧带护笼直爬梯结构设计

这款带护笼的直爬梯结构，主要应用于石油化工、粮油储运、环保水处理等行业的立式储罐、常压容器外侧，作为操作人员定期登顶开展液位检测、附件检修、防腐维护作业的固定登高通道。不同于民用建筑的疏散楼梯，工业储罐用爬梯的设计逻辑完全围绕作业场景的实用性与安全规范展开，首先要匹配对应储罐的安装高度，常规落地式储罐的爬梯从距离地面300mm位置起设第一级踏步，一直延伸至罐顶操作平台下方，踏步间距严格控制在300mm的均匀尺寸，避免操作人员上下时出现步幅错乱引发踏空风险。

从结构组成来看，爬梯主体采用两根平行的纵向主支撑角钢作为承载骨架，踏步采用圆钢折弯成型后与主支撑满焊连接，每级踏步的有效踩踏宽度不小于400mm，踩踏面做滚花防滑处理，即便操作人员穿戴沾有油污、积水的劳保鞋上下，也能保证足够的摩擦力。外侧的护笼是整套结构的核心安全部件，护笼由多道水平环形箍与垂直分布的竖向防护圆钢焊接而成，环形箍的直径控制在700mm左右，刚好能容纳一名穿戴全套劳保装备的作业人员在笼内通行，竖向防护条的净间距不大于100mm，防止人员失足时从护笼间隙滑脱，护笼从距离地面2m的高度开始设置，一直延伸至罐顶平台的入口位置，在平台衔接处做开口收边处理，同时设置可开合的安全链，避免非作业时段无关人员随意登顶。

设计过程中需要重点考量安装边界的适配性，爬梯整体与储罐外壁的连接采用可拆卸的抱箍支架，不需要在罐壁上额外焊接预埋件，避免焊接作业损伤储罐的防腐层甚至造成罐壁应力变形，支架沿爬梯高度方向每间隔1.5m设置一道，每道支架设置两个连接点，保证爬梯与罐壁的连接刚度，避免人员攀爬时爬梯出现大幅晃动。爬梯最下端设置100mm高的踢脚挡板，防止工具、杂物从梯底缝隙滑落砸伤地面通行人员，在爬梯中段每隔6m设置一处休息平台，满足长距离攀爬时的临时休整需求，休息平台同样采用防滑花纹钢板制作，周边设置1.2m高的防护栏杆与100mm高的踢脚板。

在实际工程应用中，这类笼梯的选型需要匹配储罐的总高度、罐壁外径、罐顶操作平台的标高参数，建模时已经预留了与不同规格抱箍连接的螺栓孔位，安装时只需要根据现场罐壁的实际弧度微调抱箍的贴合角度即可完成固定，不需要现场二次切割焊接。结构受力层面，整套爬梯按照单人作业载荷加1kN/m²的均布活载荷进行校核，主支撑角钢的截面选型满足5m/s风载下的结构挠度要求，即便在户外露天场地长期使用，也不会出现结构变形、焊缝开裂的问题。护笼的环形箍采用整圆折弯工艺，避免多段拼接产生的棱角划伤作业人员的工作服或皮肤，所有外露的金属边缘都做了倒圆角处理，焊接位置全部打磨光滑后做与储罐一致的防腐涂装，保证整套结构的使用寿命与储罐本体保持同步。

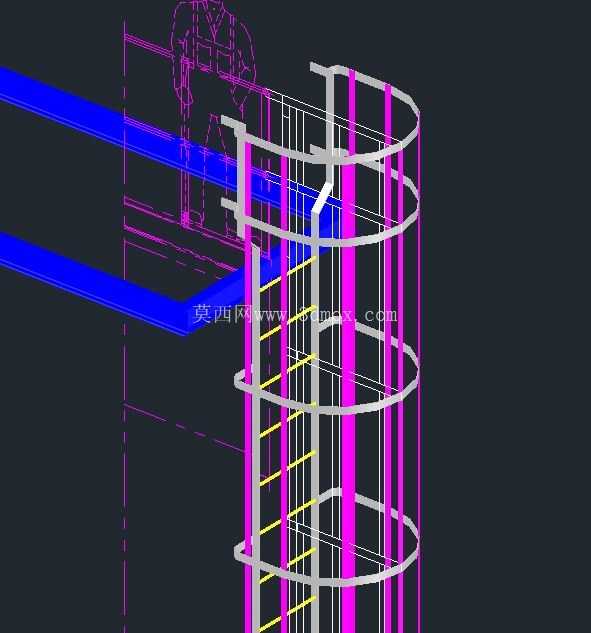

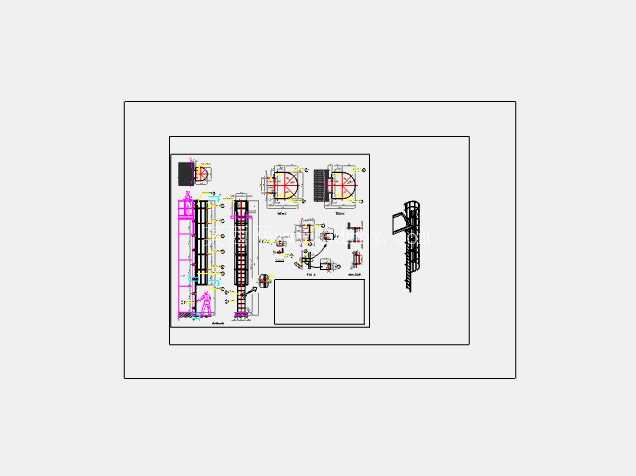

不同于临时搭设的移动登高梯，这种固定安装的笼梯是立式储罐配套的必备安全附件，在设计时还需要考虑与罐顶原有护栏、防雷接地系统的衔接，爬梯主体会通过接地扁钢与储罐的接地网连通，避免雷雨天气攀爬时出现雷击风险。在三维建模过程中，所有的杆件连接位置都按照实际焊接工艺做了焊缝细节还原，螺栓连接位置预留了标准的螺栓装配间隙，护笼与爬梯主支撑的连接节点、爬梯与罐壁的连接支架都做了参数化处理，可以根据不同的储罐高度快速调整爬梯总长度、护笼段数、支架间距，适配不同规格的立式圆筒形储罐安装需求。
