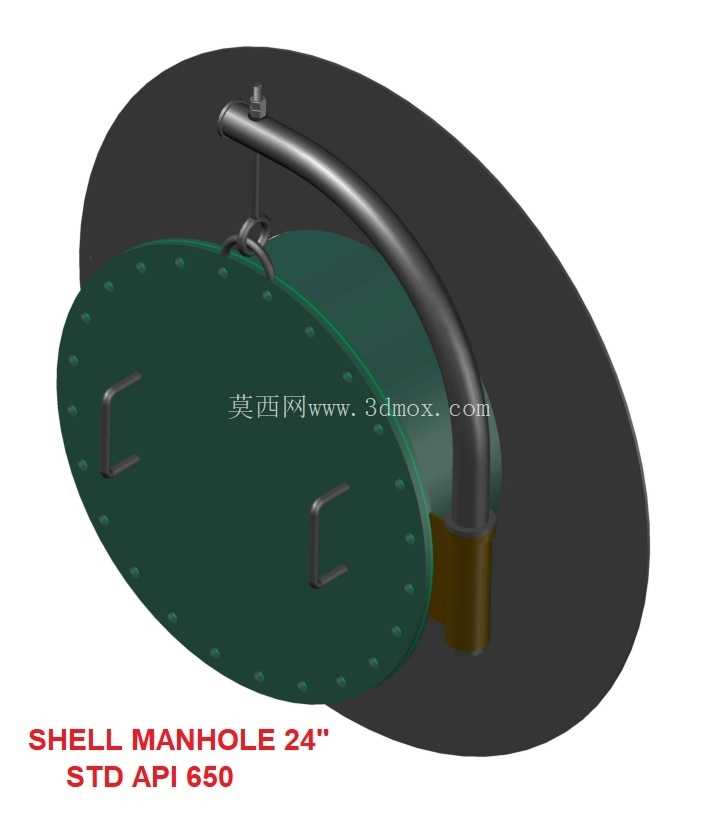

壳牌24寸API650标准储罐人孔结构

在常压立式储罐的现场安装与运维体系里，人孔是储罐本体不可或缺的开孔补强类附件，这套24英寸规格的人孔完全遵循API650储罐设计标准的相关要求设计，主要适配大型储油、储液类钢制立式圆筒形储罐，为检修人员进出储罐内部提供安全通道，同时在储罐正常运行时保证开孔位置的密封性能与结构强度。从实际工程应用来看，这类人孔通常设置在储罐罐壁下部距离罐底300mm到500mm的高度位置，避开罐壁底部的边缘应力集中区，同时保证人员进出时不需要过度攀爬，也能在储罐排空残液后不会因为积液封堵人孔通道。

从结构设计逻辑来看，这套人孔采用带颈对焊的连接形式，人孔颈筒与罐壁焊接位置做了补强圈过渡，抵消开孔造成的罐壁强度削弱，避免罐壁承压时在开孔边缘出现应力集中导致的开裂问题。人孔盖采用椭圆形快开结构？不对，实际是回转臂悬挂式结构，人孔盖通过顶部的弯臂转轴与人孔颈筒的支座连接，开启时不需要完全拆卸人孔盖，只需要松开周边的紧固螺栓，就可以通过弯臂将人孔盖向侧上方旋开，大幅降低检修时的操作强度，也避免了重型人孔盖拆卸后放置、吊装的安全风险。人孔盖内侧设置了两个对称的内把手，方便人员在储罐内部关闭人孔时施力，人孔盖与颈筒的密封面采用突面结构，适配耐油橡胶垫片或者石棉橡胶垫片，满足储油类介质的密封要求，周边均匀布置的螺栓孔采用等间距排布，保证密封面的压紧力均匀分布，避免局部密封失效出现渗漏。

从安装边界尺寸来看，24英寸的人孔通径为600mm，完全满足人员佩戴安全防护装备进出的尺寸要求，同时可以允许小型检修工具、便携式检测设备通过人孔送入储罐内部。人孔颈筒的高度根据储罐罐壁的保温层厚度做了适配，保证保温层施工后不会遮挡人孔的紧固螺栓，也不会影响人孔盖的开启回转。顶部的回转弯臂做了圆弧过渡，转轴位置设置了润滑衬套，即使长期暴露在室外环境下，也不会因为锈蚀导致人孔盖无法正常开启，弯臂的承重能力经过校核，完全可以支撑人孔盖的全重，开启过程中不会出现弯臂变形、转轴卡滞的问题。

在实际选型应用中，这类人孔需要匹配储罐的设计压力、储存介质的腐蚀性来调整材质与密封件选型，常规储油场景下采用Q235或者Q345碳钢材质即可满足强度要求，如果储存腐蚀性介质则需要更换为不锈钢材质或者在接触介质侧做防腐衬里。人孔的紧固螺栓采用等长双头螺柱搭配高强度螺母，拧紧时需要按照对角顺序分步施压，避免密封面受力不均导致垫片压偏或者人孔盖变形。日常运维中，每次储罐开罐检修后都需要检查密封垫片的老化情况，出现裂纹、永久变形时及时更换，同时对回转臂的转轴位置加注润滑脂，检查螺栓的锈蚀情况，保证紧急情况下人孔可以顺利开启。

从三维建模的角度来看，这套模型完整还原了人孔的所有结构细节，包括颈筒的补强结构、回转臂的连接支座、人孔盖的把手、密封面的结构、周边螺栓的排布位置，建模时充分考虑了实际加工的工艺合理性，所有焊接位置都预留了合理的焊脚尺寸，没有出现结构干涉、工艺无法实现的问题，不管是用于储罐整体装配的干涉检查，还是用于生产加工前的结构校核，都可以直接复用相关结构参数，不需要再做额外的结构调整。在储罐整体设计时，人孔的位置还需要和罐壁的盘梯、平台位置做匹配，保证人员到达人孔位置时有足够的操作空间，开启人孔盖时不会和平台栏杆、爬梯等结构出现碰撞，人孔前方需要预留至少1米的操作空间，方便人员紧固螺栓、开启关闭人孔盖。
