储罐顶部放射状纵梁支撑结构

　　这套放射状纵梁结构是大型立式储料罐顶部的核心承载构件，主要应用于常压散料存储、液体中转储罐的顶盖支撑场景，在粮油仓储、化工原料中转、市政供水储水、建材散料存储等领域的大型立式储罐建设中广泛使用，区别于小型储罐的自支撑顶盖，当储罐直径超过8米后，顶盖自身刚度无法覆盖跨距带来的挠度变形，必须依托这类放射状纵梁形成的桁架体系承担顶盖自重、顶部检修荷载、雨雪堆积荷载以及风载带来的局部应力，避免顶盖出现凹陷变形甚至焊缝撕裂的问题。

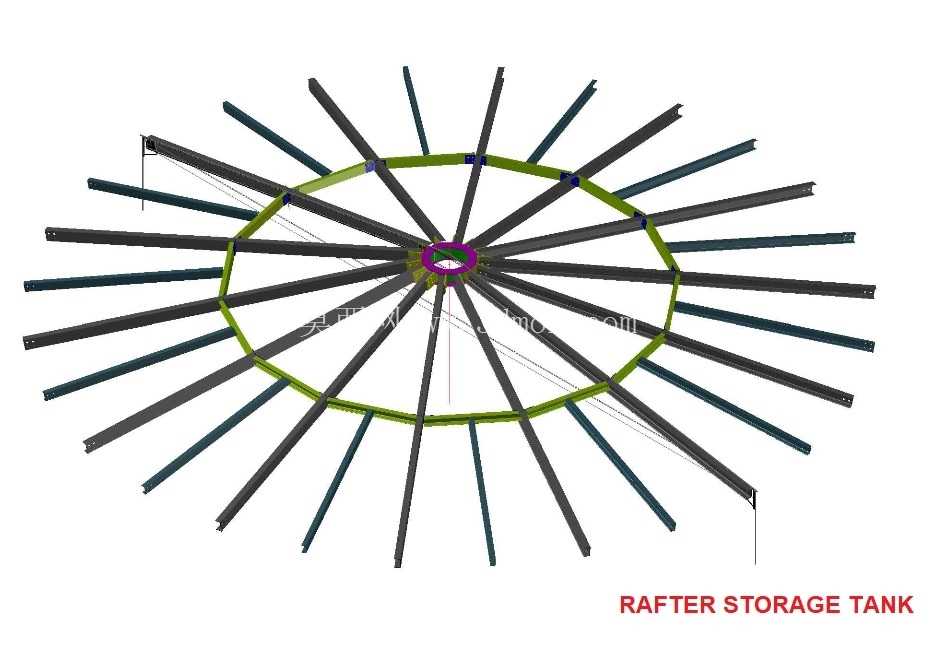

　　从结构受力逻辑来看，整套纵梁采用中心对称放射排布，所有纵梁的内端汇聚于中心环形连接座，外端延伸至储罐壁板顶部的圈梁位置，中间通过两道同心环形箍梁将所有放射纵梁连接为整体，这种排布方式完全匹配圆形储罐的截面形态，能将顶部竖向荷载均匀传导至每一段罐壁，避免出现局部应力集中导致罐壁局部失稳。设计过程中首先需要匹配储罐的额定直径确定纵梁的数量与单根长度，以适配12米直径储罐的这套结构为例，单根纵梁的有效支撑长度为5.7米，内端连接中心座的位置预留了120mm的螺栓连接段，外端与罐壁圈梁连接的位置预留了150mm的搭接安装边，安装时纵梁外端与圈梁上的预埋连接板采用螺栓铰接，可释放温度变化带来的热胀冷缩应力，避免钢结构温变应力拉扯罐壁焊缝。

　　中间的两道环形箍梁分别位于半径2米与4米的位置，一方面对放射纵梁形成侧向约束，减少单根纵梁的长细比，避免纵梁在受压状态下出现侧向失稳，另一方面可作为顶盖铺设时的次梁连接点，让顶盖面板的荷载可以通过更小的跨距传导至主纵梁，降低面板的厚度要求。纵梁自身采用变截面设计，靠近中心连接座的位置截面高度更大，越靠近外端截面高度逐步收窄，这一设计完全匹配纵梁的弯矩分布规律——放射状梁的最大弯矩出现在靠近中心的位置，往支座方向弯矩逐步降低，变截面设计可以在保证结构强度的前提下尽可能减少钢结构用量，降低整体自重。

　　中心环形连接座采用围焊结构，所有纵梁的内端插入连接座的预留槽口后焊接固定，连接座中心预留的通孔可作为顶部呼吸阀、检修人孔的安装定位基准，安装时整套纵梁结构的上平面平面度公差需控制在5mm以内，避免后续顶盖铺设出现高低差导致的积水问题。在实际工况中，这套支撑结构除了承担静荷载外，还需要考虑顶部检修时的人员与工具荷载，单根纵梁的局部集中荷载承载力不低于1kN，可满足两名检修人员同时携带工具在任意位置作业的需求，环形箍梁同时可作为顶部检修通道的扶手安装基础，无需额外搭设附属支架。结构的防腐处理需匹配储罐存储介质的特性，若存储有腐蚀性介质，纵梁表面需做环氧富锌底漆加聚氨酯面漆的防腐涂层，焊接位置需做打磨圆滑处理后再做涂层补涂，避免应力集中加腐蚀导致的结构失效。建模过程中所有连接节点的螺栓孔位置、焊接坡口尺寸都做了1:1还原，可直接用于结构受力验算、预制件下料加工以及安装施工的模拟交底，避免现场安装时出现孔位错位、搭接长度不足的问题。
