6英寸弯管与4英寸管线轴颈支撑布置结构

在化工、市政给排水、油气输送等涉及流体输送的管路系统现场，管线的支撑结构是保障管路长期稳定运行的核心部件之一，尤其是不同管径管线交汇、弯管段的支撑布置，直接影响管路的应力分布、振动控制与长期服役寿命。这套轴颈支撑结构针对6英寸90度弯管与4英寸直连管线的交汇节点设计，核心解决弯管段流体转向产生的附加推力、不同管径管线交汇的载荷传递问题，避免管线因自重、流体冲击、热胀冷缩产生的位移超出允许范围，防止焊缝开裂、管线变形等故障。

从实际工程应用场景来看，这类支撑结构多用于厂区工艺管廊的管线转角节点、长输管线的变径交汇段、建筑内部给排水立管与水平管的衔接位置，尤其是输送带压流体、存在温度变化的管路，弯管位置的受力远比直管段复杂，流体在转向时会对管壁产生持续的侧向冲击力，加上管线自身重量、保温层重量以及介质重量，若没有匹配的支撑结构，长期运行后很容易出现管线下沉、接口渗漏等问题。这套支撑采用轴颈式承托结构，将弯管的载荷通过支撑轴颈传递到下部的承载结构上，同时兼顾4英寸支管的定位约束，避免交汇位置的焊缝承受额外的附加载荷。

设计过程中首先要明确管线的曲率参数，6英寸弯管的中心曲率半径按照6倍公称管径计算为228.6mm，对应的弯管内半径为228.6mm减去管材壁厚对应的14mm差值，外半径为228.6mm加上14mm得到313.2mm，这些曲率参数直接决定了支撑弧面的匹配度，支撑与弯管接触的弧面必须完全贴合弯管外壁，才能保证载荷均匀传递，避免局部应力集中压损管材。支撑的轴颈部分采用圆柱结构，与弯管下部的承插孔采用过渡配合，既保证安装时的定位精度，又能在管线产生微小热位移时提供一定的微调余量，不会因为刚性约束过大产生温度应力。

从尺寸边界来看，整个支撑结构的安装空间需要结合弯管的投影尺寸预留，弯管两个端面的中心距为228.6mm，4英寸支管从弯管侧部引出，引出位置的中心距离弯管下端面的垂直距离为114.3mm，支撑轴颈的中心与4英寸支管的中心处于同一垂直平面内，保证载荷传递路径与管线重心重合，避免产生偏载。支撑的下部安装面需要与管廊支架、建筑结构的预埋钢板匹配，安装时需要保证支撑的垂直偏差不超过1/1000，防止轴颈承受侧向弯矩。

结构细节上，支撑与弯管接触的位置没有采用满焊连接，而是采用定位焊加弧形托板的结构，托板的弧度与弯管外弧度完全一致，接触面积覆盖弯管120度的圆周范围，足够的接触面积可以降低接触面的压应力，即使是薄壁管材也不会出现局部压溃的问题。4英寸支管的位置设置了辅助定位挡边，挡边与支管外壁预留2mm的间隙，既可以限制支管的径向位移，又不会阻碍支管沿轴向的热胀冷缩位移，避免温度应力传递到交汇焊缝处。

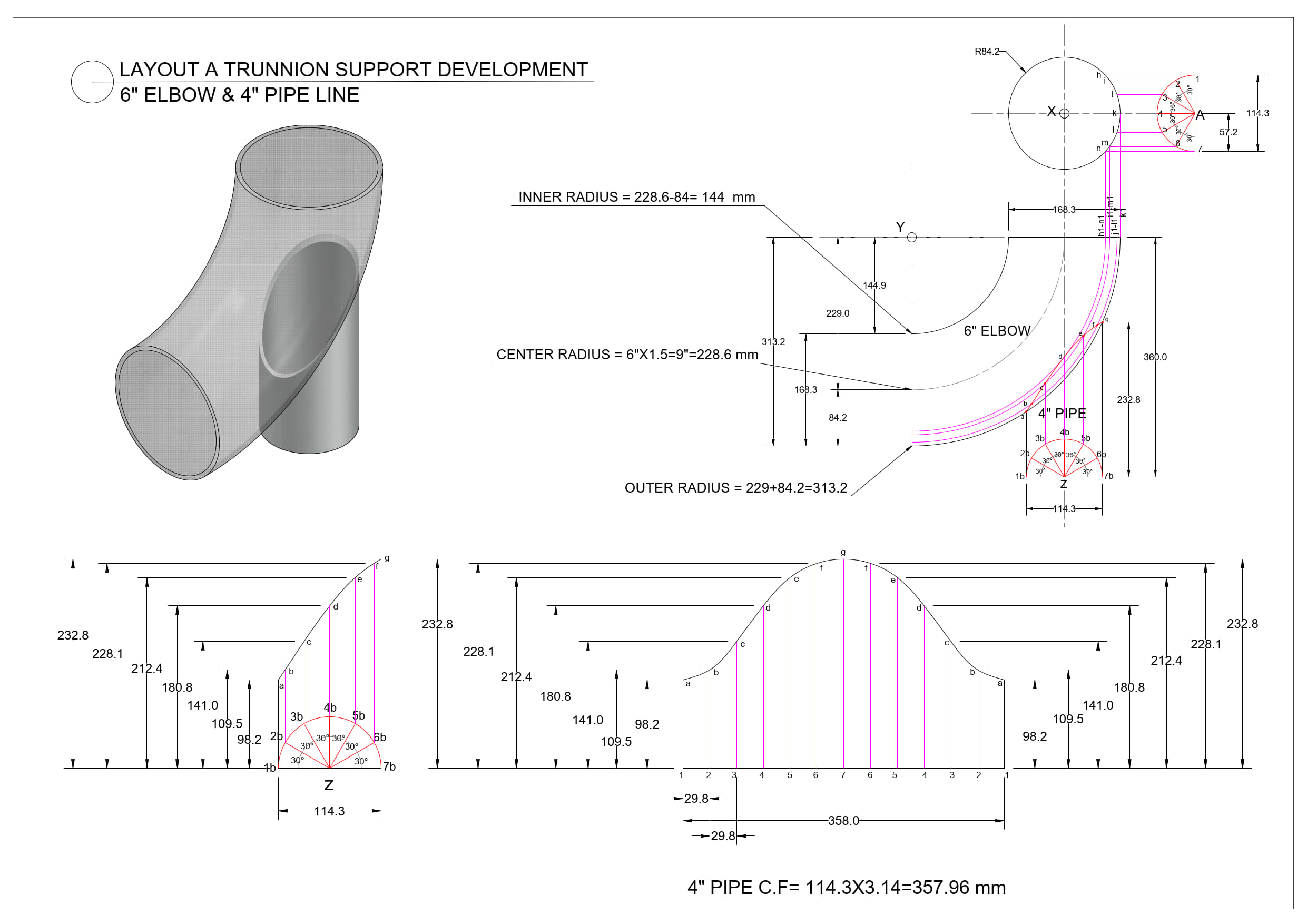

在建模过程中需要重点关注弯管与支管的相贯线处理，相贯线的尺寸精度直接影响现场焊接的质量，图纸上标注的相贯线各点坐标尺寸，都是按照实际管材外径计算得出，建模时不能直接用软件默认的相贯线生成，需要对照标注的各截面尺寸逐一核对，尤其是相贯线端部的坡口角度，要匹配现场焊接的工艺要求，保证焊接时能够焊透。另外支撑轴颈的长度需要结合下部支架的安装高度确定，轴颈端部要设置倒角，方便现场安装时插入支架的安装孔内，轴颈上可以根据需要设置定位销孔，安装到位后打入定位销防止支撑转动。

实际选型应用时，需要根据管线的实际工作压力、介质温度、管材材质调整支撑的板材厚度，若是输送高温介质的管线，还需要在支撑托板与弯管之间添加隔热垫片，避免热量通过支撑传递到下部结构，同时减少管线的热损失。对于存在振动的管路，比如泵出口的弯管位置，还可以在支撑接触面添加橡胶减震垫，降低振动传递，避免支撑螺栓松动。这套结构的设计逻辑没有采用复杂的非标结构，所有尺寸都匹配常规管材的标准参数，现场制作时可以直接采用标准管材、板材下料加工，不需要特殊的定制型材，加工难度低，安装便捷，适合各类管路项目的现场施工使用。
