船舶油箱可视视镜结构三维设计

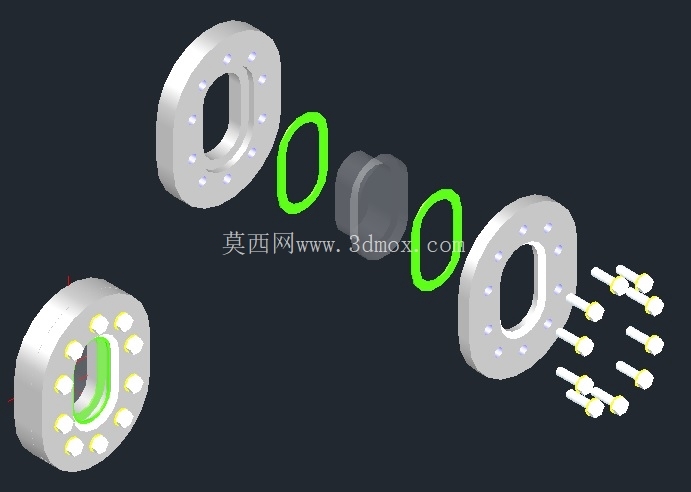

　　船舶燃油存储系统的日常运维中，油箱内部油位状态、介质清洁度的直观观测是运维巡检的核心环节之一，这款视镜正是为满足船舶舱内密闭油箱的可视化观测需求设计的专用部件。不同于普通工业管道视镜，船舶工况下的视镜需要同时应对舱内振动、燃油介质长期浸泡、温湿度交变带来的密封老化问题，因此在结构设计阶段就优先考虑了连接可靠性与密封冗余度。整个视镜采用对夹式法兰安装结构，两侧的法兰盘上均匀布置了一圈安装孔，孔位排布遵循通用船舶管路附件的安装孔距规范，可直接适配现有油箱侧壁的预留安装位，无需额外改动油箱本体的开孔尺寸，降低现场改造的施工量。

　　视镜的透光观测部分采用椭圆形视窗设计，相比同通径的圆形视窗，椭圆形结构在有限的安装开孔面积下能提供更大的横向观测视野，运维人员站在油箱侧方的巡检通道上，无需刻意调整站位就能完整观测到油位分界线以及油液内是否存在杂质沉淀。密封结构采用了双道密封圈设计，两道绿色的耐油橡胶密封圈分别布置在透明视窗的两侧，安装时通过法兰盘的均匀压紧，让密封圈产生均匀的弹性形变，既可以阻断油箱内燃油的渗漏路径，也能阻挡舱内的潮气、灰尘进入油箱内部，中间的透明视窗采用耐油耐压的透明材质，长期浸泡在柴油、重油等船舶常用燃油介质中不会出现雾化、开裂、透明度下降的问题。

　　视镜内侧还设置了防护挡圈结构，避免油箱内油液流动时的冲击直接作用在透明视窗上，同时也能阻挡油箱内的较大杂质颗粒直接撞击视窗表面，防止视窗被刮花或者受冲击破损。从安装边界来看，整个视镜的轴向安装尺寸经过紧凑化设计，突出油箱侧壁的厚度控制在合理范围内，不会占用油箱周边过多的巡检操作空间，法兰盘的外圆尺寸也做了圆角过渡处理，避免安装和巡检过程中尖锐边角磕碰操作人员。

　　在实际选型应用中，这类视镜除了用在船舶燃油箱上，也可以适配船舶滑油箱、液压油箱、储水舱等需要观测内部介质状态的密闭腔体，安装时只需要保证法兰安装面的平面度，按照对角顺序逐步拧紧连接螺栓，让两侧法兰保持平行压紧，就能保证长期使用的密封可靠性，不会因为船舶航行中的持续振动出现密封失效渗漏的问题。设计过程中还特意考虑了部件的互换性，所有密封件、连接紧固件都采用行业通用的标准规格，后期运维更换配件时不需要单独定制，直接采购标准件就能完成替换，降低船舶运营过程中的备件储备成本。视窗表面的平整度控制在较高精度范围内，不会因为透视变形影响运维人员对油位高度的判断，即使在舱内光线不足的情况下，借助手电筒的侧光照射也能清晰分辨油位和介质状态。
