10英寸150磅级滑套式法兰连接构件

　　在民用给排水、化工介质输送、市政燃气配送等常规压力管路系统中，滑套式法兰是管路对接作业里应用频次极高的连接件，这款10英寸公称通径、150磅级的滑套法兰，适配公称通径DN250的低压输送管路，主要用于1.6MPa及以下工作压力的常温管路对接场景，相比对焊法兰，滑套结构的法兰对现场焊接作业的精度要求更低，安装时可直接将管道插入法兰内孔调整对接位置，非常适合现场管路改造、非预制化的管线施工场景，能有效降低现场安装的对位难度，缩短施工周期。

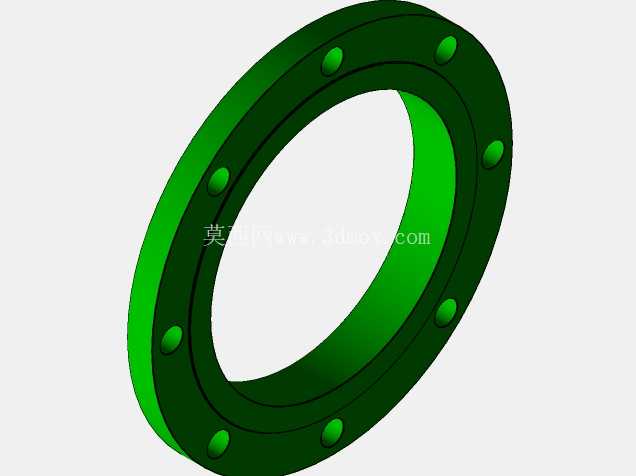

　　从结构设计来看，这款法兰采用带颈滑套结构，法兰盘整体为环形锻件加工成型，盘面沿圆周均匀分布8个螺栓通孔，孔位分度严格匹配ASME B16.5标准中150磅级10英寸法兰的安装尺寸，安装时螺栓可从盘面孔位穿入，与配对法兰的螺栓孔对齐后锁紧即可实现管路密封，法兰内孔直径略大于适配管道的外径，预留了1.5-2mm的装配间隙，方便管道插入后调整同轴度，焊接时可在法兰内侧与管道外壁进行角焊缝焊接，外侧也可根据承压需求补充角焊，相比平焊法兰的无颈结构，带颈的滑套结构提升了法兰盘与管道连接位置的结构刚度，能降低管路运行中因振动、热胀冷缩带来的焊缝应力集中问题。

　　法兰密封面采用突面结构，密封面表面粗糙度控制在Ra3.2-6.3μm区间，适配非金属软垫片、缠绕式垫片等常规低压密封垫片，安装时只需保证两法兰密封面平行度偏差不超过0.5mm，按对角顺序分次锁紧螺栓即可达到可靠的密封效果，避免介质泄漏。从安装边界来看，这款法兰的外径尺寸、螺栓孔中心圆直径、法兰厚度都严格遵循对应压力等级的标准尺寸，安装时需注意配对法兰的压力等级必须一致，不可跨压力等级混用，螺栓规格需匹配孔位尺寸，锁紧时的扭矩需符合对应螺栓等级的扭矩要求，避免因扭矩不均导致法兰密封面压偏或者螺栓过载断裂。

　　在实际工程应用中，这类滑套法兰常被用在循环水管道、低压压缩空气管道、常温给排水管路的法兰对接位置，尤其是在管线需要经常拆卸检修的管段，比如阀门两端、设备进出口的连接位置，滑套法兰的安装便利性优势更为明显，不需要像对焊法兰那样提前对管道端部打坡口做对焊准备，普通管工即可完成现场焊接装配作业。建模过程中，重点还原了法兰的内孔滑套间隙、螺栓孔的分度精度、密封面的凸台结构以及法兰颈的过渡圆角，所有安装相关的尺寸都严格对应标准参数，确保模型导入装配环境后可直接完成与管道、阀门、配对法兰的虚拟装配，可用于管路系统的干涉检查、安装工艺模拟、预制件加工出图等场景，结构上特意保留了焊接位置的预留间隙，方便工程人员在做施工模拟时直观判断焊接作业的操作空间，法兰盘上的螺栓孔采用通孔设计，没有额外的螺纹结构，完全符合滑套法兰的实际结构特征，避免建模时出现结构认知错误导致的装配干涉问题。
