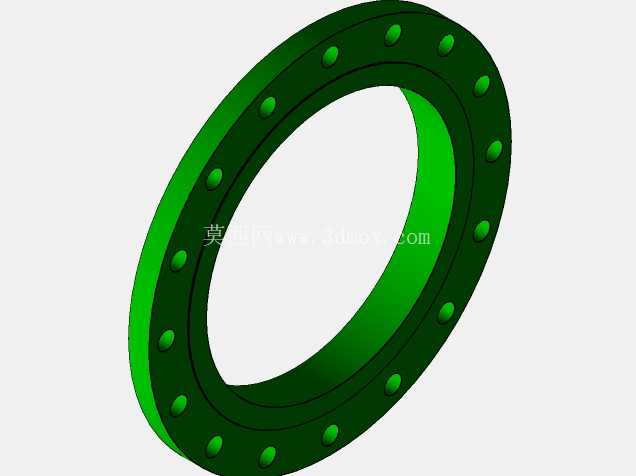

16英寸150磅级滑套式法兰连接构件

　　在石油化工、市政给排水、大型工业循环水系统的大口径管路布设场景中，滑套式法兰是管路对接作业里应用频次极高的连接构件，这类16英寸规格的法兰，适配公称通径DN400的管路系统，对应150磅级的压力等级，能够满足常规低压流体输送工况的密封承压需求。不同于对焊法兰需要与管道端部做坡口焊接的复杂工艺，滑套式法兰的内孔直径略大于对接管道的外径，安装时可以直接将法兰套在管道端部，调整好对接位置后，在法兰内外两侧与管道接触的位置做角焊缝固定即可，现场安装的容错空间更大，尤其适合现场施工条件有限、管道组对精度难以做到极高标准的野外管线布设、老旧管线改造项目。

　　从结构设计来看，这款法兰的密封面采用突面结构，法兰盘本体上沿圆周均匀布设螺栓孔，孔位的分度圆直径、螺栓孔数量与孔径完全匹配同压力等级同规格的法兰标准，安装时只需将两片对接法兰的密封面间加装对应材质的密封垫片，穿入配套螺栓按对角顺序逐步拧紧，即可实现管路的密封连接，避免输送介质泄漏。法兰盘的本体厚度经过强度校核，在150磅级对应的额定工作压力下，不会出现本体变形导致的密封面翘曲问题，螺栓孔的周边做了轻微的锪平处理，能够保证螺栓螺母安装时与法兰端面完全贴合，避免螺栓受力偏斜带来的预紧力不均问题。滑套式法兰的内孔与管道外壁的配合间隙控制在合理范围，既能够保证安装时法兰可以顺畅套入管道，也不会因为间隙过大导致焊接时出现焊瘤渗入管道内部、影响管路通流截面的问题。在实际工程应用中，这类滑套法兰常被用在循环水管道、低压排污管道、通风除尘管路等对焊接精度要求不极端严苛、但需要快速完成管路对接的场景，相比对焊法兰，它的安装工时能够缩短近三分之一，且对现场作业人员的焊接技能要求更低，不需要专业的高压焊工即可完成可靠的焊接固定。

　　建模过程中，需要重点保证螺栓孔的位置度公差，所有螺栓孔的中心必须位于同一分度圆上，相邻孔位的角度误差控制在标准允许的范围内，否则现场安装时会出现螺栓无法穿入、两片法兰无法对齐的问题；密封面的平面度也需要严格控制，不能有凸起、凹陷或者径向划痕，否则紧固后密封垫片受压不均，很容易出现介质泄漏的问题。法兰的内外径尺寸、颈部过渡圆角都需要符合对应标准的尺寸要求，颈部的圆角过渡能够降低应力集中系数，避免管路运行过程中受振动、压力波动影响时在法兰与管道的焊接位置出现应力开裂。

　　在管路系统的维护环节，滑套式法兰的拆卸也更为便捷，当需要更换管段或者检修管路附件时，只需松开螺栓即可将法兰沿管道轴向滑动，留出足够的操作空间，不需要像平焊法兰那样完全破坏焊缝才能拆分管路，大幅降低了后期运维的工作量。对于大口径低压管路来说，滑套法兰的综合使用成本远低于对焊法兰，在满足承压密封要求的前提下，既能够降低构件本身的加工成本，也能压缩现场安装与后期维护的人工成本，是低压大管径管路系统里性价比极高的连接方案。建模时还需要考虑法兰与管道焊接位置的焊脚尺寸预留，法兰端部与管道接触的位置预留了足够的焊接空间，保证角焊缝的焊脚高度能够达到强度要求，不会因为焊接空间不足导致焊缝有效厚度不够，影响连接强度。
