3英寸150磅级凸面盲板法兰结构设计

　　在工业管路系统的运维与搭建环节，盲板法兰是承担管路末端封堵、分段隔离功能的核心承压元件，这款3英寸规格、对应150磅压力等级的盲板法兰，适配常规中低压工业管路的连接需求，常见于给排水管网、化工介质输送管线、暖通循环水系统、普通工艺气体管路的末端封堵场景，也可用于管路检修阶段的临时分段隔离，避免介质串流影响检修作业安全。从结构设计逻辑来看，这款盲板法兰采用凸面密封结构，密封面凸起高度符合对应压力等级的通用规范，能够在配套非金属垫片或金属缠绕垫片时，提供足够的密封比压，降低介质泄漏风险。

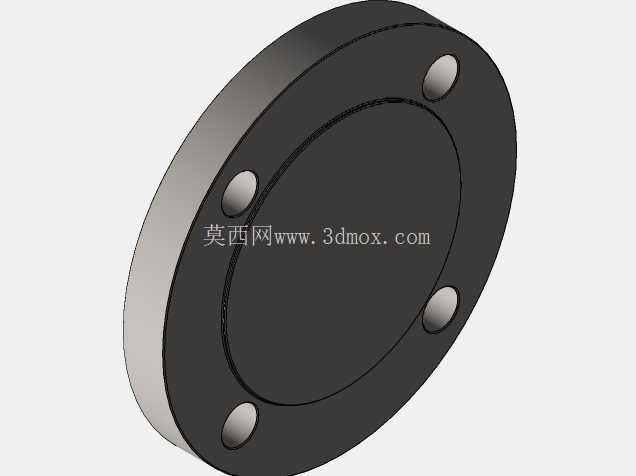

　　法兰盘本体采用实心圆盘结构，无中心通径，完全阻断管路介质流通路径，相比采用封头加接管的封堵形式，盲板法兰的拆装灵活性更强，无需切割焊接即可完成管路通断状态的调整，尤其适合需要定期切换管路通路、预留后期扩展接口的场景。法兰盘周向均匀布置4个螺栓通孔，孔位分布圆直径严格匹配同压力等级同通径的对焊法兰、平焊法兰的安装尺寸，能够实现与现有标准法兰的直接互换，无需额外加工适配结构。螺栓孔采用通孔设计，配套对应规格的六角头螺栓与螺母即可完成紧固，紧固过程中需遵循对角分次拧紧的操作规范，避免法兰盘受力不均导致密封面翘曲引发泄漏。

　　从安装边界来看，这款法兰的外径尺寸、密封面直径、螺栓孔直径均遵循对应压力等级的通用尺寸规范，安装时需预留足够的螺栓操作空间，法兰背面与支撑结构之间需保留不小于螺栓公称长度1.2倍的操作距离，方便后期拆装维护。密封面的加工粗糙度需满足密封垫片的适配要求，凸面密封面无径向划痕、磕碰缺陷，安装前需清理密封面附着的铁屑、焊渣、油污等杂质，避免垫片压实后出现间隙泄漏。法兰本体的厚度经过承压强度校核，能够承受150磅级对应的额定工作压力，在常温工况下的强度冗余满足常规工业管路的安全系数要求，若用于高温或腐蚀性介质场景，可根据介质特性调整法兰材质与密封面处理工艺。在三维建模过程中，这款法兰的建模逻辑优先保证安装尺寸的准确性，螺栓孔的位置度、密封面的平面度、法兰盘的厚度公差均按照机械设计通用公差要求设定，模型可直接用于管路装配干涉检查、预制件加工出图、管路系统应力仿真分析等场景。建模时对法兰边缘的倒角、螺栓孔的端部倒角均做了还原，这些细节结构能够避免安装过程中划伤操作人员、减少应力集中导致的法兰盘开裂风险，同时也能让螺栓更顺畅地穿入螺栓孔，提升装配效率。

　　在实际工程应用中，这类盲板法兰常与同规格的闸阀、蝶阀配套使用，在阀门检修时安装在阀门下游侧，阻断上游介质来流，为检修作业提供安全的作业空间；也可安装在管路系统的预留接口处，待后期系统扩展时拆除盲板即可连接新增管路，无需对现有管路进行切割焊接作业，大幅降低系统改造的施工成本与停机时间。需要注意的是，这类盲板法兰不可用于超过额定压力等级的管路场景，紧固螺栓时需控制扭矩，避免螺栓过载断裂或法兰盘变形；若用于输送易燃易爆、有毒有害介质的管路，盲板安装完成后需做气密性试验，确认无泄漏后方可投入使用。
