3寸半150磅级滑套式管道连接法兰

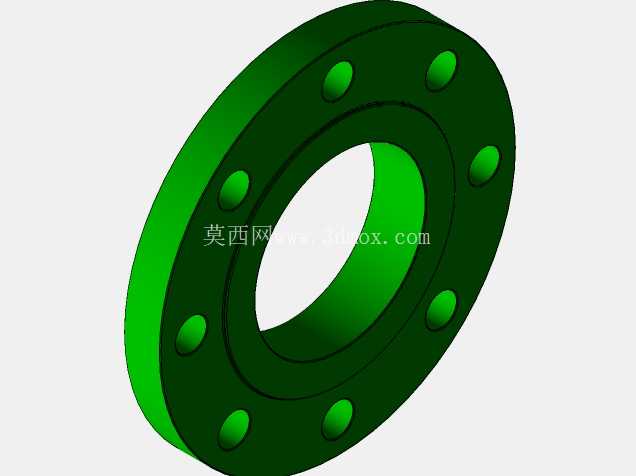

　　在民用给排水、化工流体输送、市政供热管网的管线布设场景里，滑套式法兰是管线对接、阀门与泵体端口衔接最常用的连接件之一，这款3 1/2寸公称通径、150磅压力等级的滑套法兰，适配公称直径DN90的无缝钢管，可直接套入管道端部完成焊接固定，相比对焊法兰无需提前加工管道坡口，现场安装时的对位容错空间更大，尤其适合管线改造、现场施工空间受限的作业场景。从结构设计来看，法兰盘整体采用圆盘式对称布局，中心通孔直径略大于适配管道的外径，单边预留1.5-2mm的装配间隙，方便管道顺利穿入法兰盘体，盘体上沿圆周均匀分布8个螺栓通孔，孔位的分度圆直径严格匹配ASME B16.5标准中150磅级3.5寸法兰的尺寸要求，安装时可与同压力等级、同通径的对焊法兰、盲板法兰、阀门法兰端面直接配对，螺栓穿入后无需额外调整孔位角度，只要保证两片法兰的密封面完全贴合，就能实现均匀的螺栓预紧力分布。法兰的密封面采用突面结构，密封面凸起高度约2mm，表面加工粗糙度控制在Ra3.2-6.3μm区间，安装时配合非金属垫片或金属缠绕垫片，可在1.6MPa公称压力、最高200℃的介质工况下保持可靠密封，避免输送介质出现渗漏。盘体的厚度经过强度校核，在额定压力下不会出现盘体翘曲变形，螺栓孔周边做了轻微的倒角处理，避免螺栓穿入时刮伤螺纹表面，也能减少螺栓紧固时的应力集中问题。

　　从建模逻辑来看，这款法兰的三维模型完全遵循参数化设计思路，以中心轴线为旋转特征主轴，先通过旋转凸台生成法兰的基体轮廓，再通过圆周阵列命令生成均匀分布的螺栓孔，所有特征完全关联，后续如果需要调整通径、压力等级对应的尺寸参数，只需要修改对应草图的尺寸数值，就能快速生成对应规格的法兰模型，不需要重新绘制基础特征。在实际工程选型中，这类滑套法兰多用于低压、常温的流体输送管线，比如建筑内部的消防供水管道、中央空调循环水管道、普通化工原料的输送管线，相比螺纹法兰，它的连接强度更高，不会因为管道震动出现螺纹松动渗漏的问题；相比对焊法兰，它的焊接工作量更小，现场安装效率更高，不需要焊工进行复杂的坡口焊接作业，普通的角焊缝就能满足连接强度要求。

　　安装时需要注意，管道穿入法兰后，要在法兰的内外两侧分别进行角焊，焊缝高度不能小于法兰盘体的壁厚，焊接完成后要清理焊渣，检查密封面是否有焊接飞溅造成的凸起，避免安装后垫片压合不严出现渗漏。螺栓紧固时要采用对角交叉紧固的顺序，分2-3次逐步拧紧螺栓，保证每个螺栓的预紧力偏差控制在10%以内，避免法兰盘因为受力不均出现翘曲。从安装边界来看，这款法兰的外径为210mm，安装时需要在管道周边预留至少50mm的操作空间，方便螺栓穿入和扳手作业，法兰配对安装后的总厚度约为48mm，在管线排布时需要提前预留对应的轴向安装尺寸，避免因为空间不足导致法兰无法装配。

　　在管线长期运行过程中，这类滑套法兰的维护成本较低，只需要在定期检修时检查螺栓的预紧力，如果出现垫片渗漏，只需要松开螺栓更换垫片即可，不需要切割管道重新焊接，大幅降低了管线维护的时间成本和人工成本。对于三维建模从业者来说，这类标准件的建模重点在于严格遵循对应标准的尺寸要求，不能随意更改螺栓孔的分度圆直径、密封面尺寸、盘体厚度等关键参数，否则生成的模型在实际装配时会出现孔位不对、密封面不匹配等问题，导致加工出来的零件无法使用。建模时还要注意特征的简化，比如法兰盘上的微小倒角、工艺圆角可以根据装配需求选择性保留，不需要过度追求细节而忽略模型的使用性能，保证模型在装配环境中不会占用过多的系统资源，同时能准确反映零件的实际安装尺寸和配合关系。
