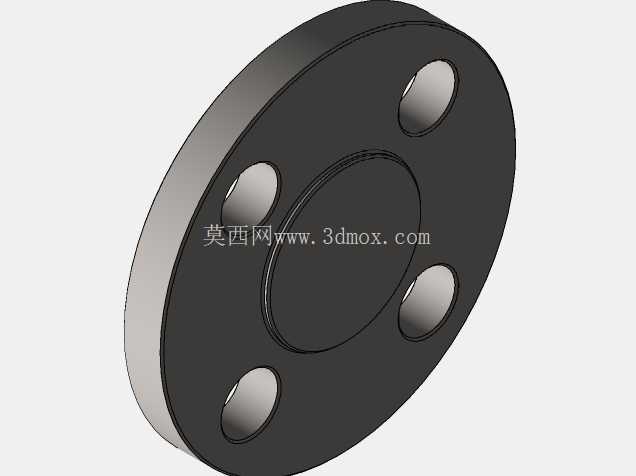

3/4寸150磅级四孔凸面盲板法兰结构

在民用给排水、化工流体输送、小型工业制程管路的日常运维与临时改造场景中，盲板法兰是实现管路末端封堵、分段试压、支路预留的核心连接件，本次呈现的3/4寸公称通径、150磅压力等级盲板法兰，正是针对中小口径低压管路场景设计的封堵类连接件。从实际工程使用角度看，这类盲板法兰常被用在车间压缩空气支路末端、循环水系统预留接口、小型工艺管线的临时封堵位置，相比丝堵、管帽类封堵件，法兰连接形式的密封可靠性更强，拆卸频次较高的工况下也不会出现螺纹锈蚀咬死的问题，后期需要接出支路时，只需拆卸螺栓更换对应的对接法兰即可完成管路拓展，无需对原有管线进行切割套丝作业，能大幅降低现场改造的施工量。

从结构设计逻辑来看，这款盲板法兰采用凸面密封结构，密封面凸起高度约1.6mm，凸起区域的表面粗糙度控制在Ra3.2-6.3μm区间，能够匹配非金属软垫片、缠绕式垫片的密封要求，当螺栓施加规定预紧力时，密封面能均匀挤压垫片形成有效密封带，避免150磅级压力工况下的介质渗漏。法兰本体的盘体厚度经过承压校核，在1.6MPa额定工作压力下，盘体中心区域不会出现超出许用值的挠曲变形，即使管路存在短时水锤冲击，也能保证封堵结构的结构完整性。法兰盘上均匀分布4个螺栓通孔，孔位的分度圆直径严格匹配ASME B16.5标准中150磅级3/4寸法兰的安装尺寸，螺栓孔直径比对应规格的螺栓大1.5mm，能够抵消现场管路焊接时产生的微小位置偏差，降低安装时的螺栓穿入难度，同时不会因为间隙过大导致预紧力分布不均。

从安装边界条件来看，这款盲板法兰的外径尺寸与同压力等级同通径的对焊法兰、平焊法兰完全一致，安装时不需要调整配对法兰的位置，可直接与现有管路上的法兰完成对接。密封面的凸台结构能够对垫片形成径向定位，安装时垫片不会因为螺栓预紧过程中的挤压出现偏移，尤其在垂直安装的管路末端，凸台的定位作用能避免垫片滑落导致的密封失效。法兰盘的外缘做了R2的圆角处理，没有尖锐的切削棱角，现场搬运、安装过程中不会划伤施工人员，也不会因为应力集中导致法兰外缘在运输、安装过程中出现崩边缺陷。螺栓孔的两端都做了0.5mm的倒角，既可以去除钻孔产生的毛刺，也能在螺栓穿入时起到导向作用，即使螺栓与孔位存在微小的角度偏差，也能顺利穿入完成紧固。

在实际选型适配过程中，这款盲板法兰可适配水、压缩空气、低压蒸汽、常规弱腐蚀性化工介质等多种流体工况，搭配不同材质的垫片即可满足不同介质的密封要求，比如输送常温清水时可采用橡胶垫片，输送低压蒸汽时可采用石棉橡胶垫片或金属缠绕垫片。相比插板类盲板，这款整体式盲板法兰不需要搭配额外的法兰垫环，安装时的零件数量更少，现场施工时不容易出现零件遗漏的问题，后期运维检查时也能直观判断封堵位置的安装状态。对于需要定期开启清理的管路末端，比如小型过滤器的排污端、设备的排气预留端，这款盲板法兰的四孔结构相比更多螺栓孔的大口径法兰，拆卸和复位的速度更快，能减少运维作业的停机时间。从建模精度来看，模型还原了法兰所有的结构细节，包括密封面的凸台结构、螺栓孔的倒角、盘体的厚度变化，可直接用于管路装配的干涉检查、预制加工的尺寸参考，也能作为工装设计时的定位基准参照，帮助结构设计人员在方案阶段就完成安装空间的校核，避免现场安装时出现与周边管线、设备的结构干涉问题。
