槽罐车IBC桶灌装作业工位设计

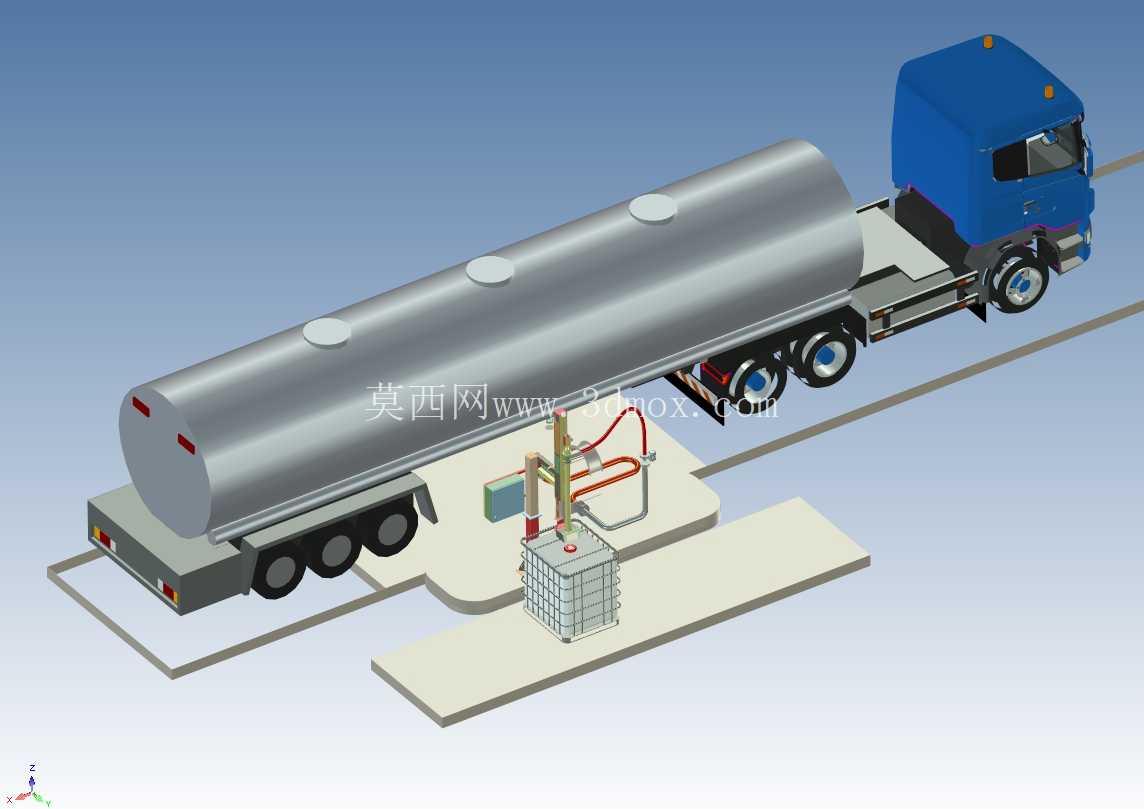

这套三维设计还原的是液态物料公路卸车转运至IBC吨桶的作业工位，常见于化工仓储库区、危化品中转场站、粮油加工原料装卸区这类需要完成槽罐车散装物料向标准周转容器分流的场景。整套工位的布局逻辑完全贴合实际场站的作业动线，槽罐车停靠的硬化站台边缘预留了300mm宽的防撞凸台，避免车辆停靠时剐蹭加注管线支架，停靠区域的地面做了1.5%的坡度坡向周边的集液沟，应对作业过程中可能出现的滴漏情况，符合液态物料装卸区的安全设计要求。

核心的加注单元采用了立式悬臂管线结构，横向臂展覆盖范围从站台边缘向外延伸2.2m，刚好匹配常见三轴槽罐车的卸料口位置范围，不需要车辆反复调整停靠位置就能对准接口。悬臂上集成的液相管和气相平衡管采用快装接头设计，接头的安装高度距离站台地面1.2m，刚好是操作人员站立作业的舒适操作区间，不需要登高或者过度弯腰就能完成对接。管线的弯折处全部采用大曲率半径的硬管加旋转接头组合，避免软管长期弯折出现老化开裂，同时减少流体输送过程中的阻力损失。

工位上的IBC吨桶放置位做了嵌入式的定位挡边，挡边高度100mm，刚好卡住标准IBC桶的底部金属框架，放置时不需要反复调整位置就能让加注枪头对准吨桶的进料口，加注枪头配套的防滴漏接液盘在枪头抬起时自动承接残液，不会滴漏到桶面或者地面。整个加注工位的操作平台高出周边地面150mm，平台表面做了防滑花纹处理，操作人员站立作业时不会因为地面湿滑出现安全隐患，平台下方预留了管线穿装的夹层，所有输送管线都从夹层内排布，不会在作业面出现明线绊倒操作人员。

配套的槽罐车模型采用了常见的三轴半挂罐车结构，罐体的卸料口位置、车辆的轴距、轮胎的接地边界都按照实际运营车型的参数做了还原，停靠时车身外侧距离站台边缘的安全距离预留了250mm，既不会因为距离过近导致车厢剐蹭站台设施，也不会因为距离过远导致加注管线长度不够。罐体顶部的人孔、呼吸阀的位置也做了对应还原，方便设计时核对卸车时的气相平衡管路连接逻辑，避免出现作业时罐体憋压或者负压吸瘪的问题。

设计过程中重点核对了各部件的安装干涉问题：悬臂在最大旋转角度下不会和槽罐车的驾驶室、罐体顶部的附件发生碰撞，加注枪头下降到最低位置时距离IBC桶进料口的距离保持在150mm，不会因为距离过高导致液体飞溅，也不会因为距离过低被桶内上升的液面浸没。整个工位的所有外露金属构件都做了等电位连接的设计预留，对接位置预留了静电接地夹的安装点，作业时先接静电接地再对接管线，符合易燃易爆液态物料装卸的静电防护要求。

从作业流程的适配性来看，这套工位设计可以覆盖从10立方到25立方常见公路槽罐车的卸车转装需求，单次可以完成1个标准IBC吨桶的灌装作业，更换不同规格的接头后也可以兼容其他小口周转桶的灌装需求。管线支架的底部采用膨胀螺栓固定的安装方式，不需要做复杂的混凝土基础，在现有硬化站台上就能完成安装，改造难度低，适合中小型仓储场站的装卸点位升级使用。
