罐车IBC桶装卸作业工位结构设计

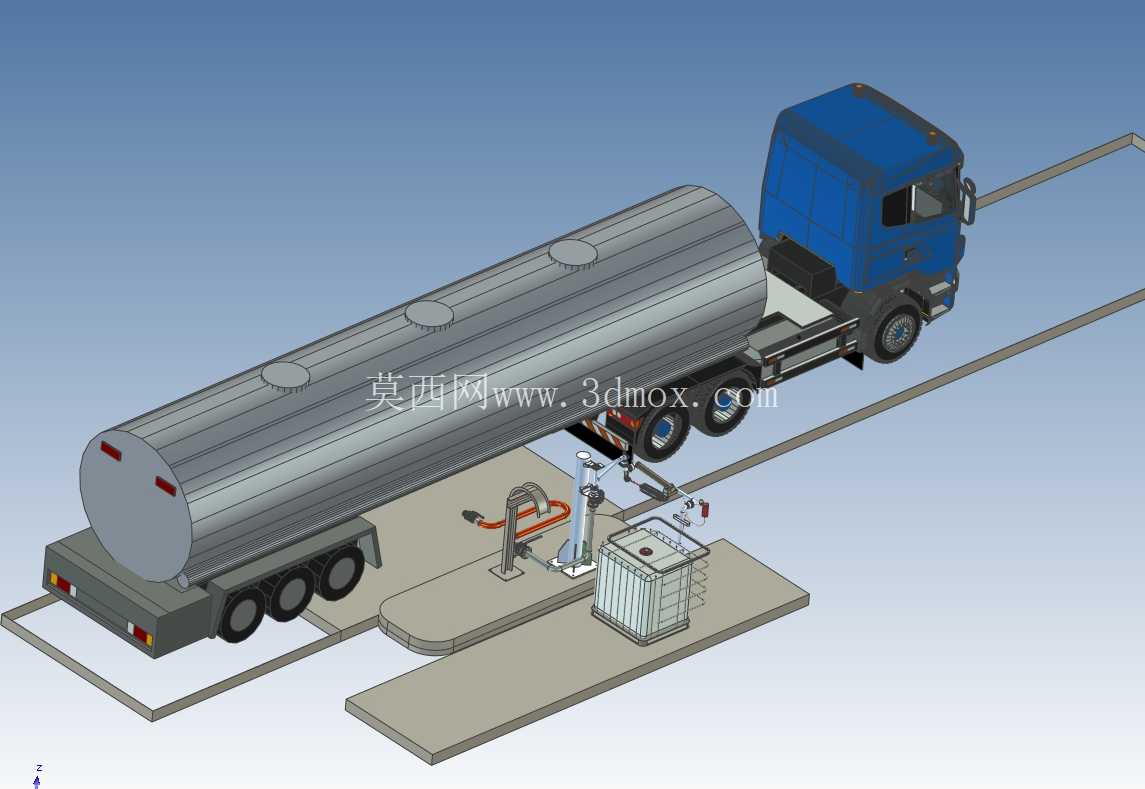

这套三维结构还原的是液态物料公路罐车与IBC中型散装容器之间的中转装卸作业工位，日常应用在化工原料仓储区、危化品物流中转场站、粮油加工原料接驳点这类场景，解决罐车运输的液态物料无法直接对接小批量分装容器的中转痛点，不需要额外搭建固定长距离输送管线，就能完成罐车大容量储料和IBC桶小批量周转之间的物料转运。

整个工位的布局完全贴合场站实际作业动线，首先预留的罐车停靠区宽度匹配常规三轴半挂罐车的通行与停靠边界，停靠平台边缘设置了导向限位结构，避免车辆停靠时偏离装卸接口的对接范围，停靠区地面做了防滑及防渗漏围堰设计，可承接作业过程中滴落的液态物料，防止污染场站地面。装卸操作平台采用下沉式平齐设计，平台高度和罐车侧方操作阀组的常规安装高度匹配，操作人员站在平台上不需要登高就能完成罐车卸料阀的对接操作，平台表面做了防滑纹理处理，边缘设置安全护栏，避免作业人员踏空。

核心的流体装卸组件包含带平衡臂的装卸鹤管，鹤管的旋转关节做了多自由度设计，水平方向可覆盖1.5米的调整范围，垂直方向可适配0.8米到1.6米的高度差，哪怕罐车停靠位置存在小范围偏差、或者不同车型罐车的阀组安装高度有差异，都能通过鹤管的关节调整完成密封对接，不需要反复挪车调整位置。鹤管末端设置了快速接头和截止阀，对接完成后可先开启小流量阀平衡管路压力，再全开主阀完成物料输送，避免瞬间大流量产生的水锤冲击损坏管路密封件。

IBC桶放置位设置在鹤管侧下方的固定工位，工位上设置了桶体定位挡块，刚好卡住标准IBC吨桶的底部边框，避免灌装过程中桶体移位导致物料洒漏，定位挡块的尺寸完全匹配市面通用1000L规格IBC桶的外轮廓尺寸，不需要额外调整就能直接放置。工位旁设置了小型操作控制台，台上集成了阀门控制手柄、流量观察视窗、紧急切断按钮，操作人员站在控制台旁就能全程观察物料输送状态，遇到突发情况可一键切断管路通路，终止装卸作业。

整套结构的安装边界充分考虑了场站的空间利用率，整个工位含罐车停靠预留区的总长度控制在18米以内，宽度控制在4.5米以内，不需要占用过大的场站通道空间，非作业时段鹤管可折叠收回至平台侧方，不会影响场站其他车辆的正常通行。设计过程中充分考虑了不同物料的装卸兼容性，管路接口采用标准通用规格，可根据输送物料的特性更换对应材质的密封件，无论是普通水性物料、还是一般性化工溶剂，都能通过更换密封件适配使用需求，不需要改动整体结构。

另外在管路的最低位置设置了排空阀，每次装卸作业完成后可排空管路内残留的物料，避免残留物料凝固堵塞管路，或者不同批次物料交叉污染。工位旁还预留了小型工具放置区，可放置密封件更换工具、接口清洁工具、个人防护装备，方便作业人员随时取用，不需要往返工具房取件，提升作业效率。整个结构没有冗余的设计部件，所有组件的位置都围绕实际装卸作业的操作流程排布，从车辆停靠、接口对接、物料输送到桶体转运的全流程都没有动线交叉，可有效降低作业过程中的安全风险，同时提升中转装卸的作业效率。
