罐车顶部检修操作平台与折叠梯架

这套三维结构围绕铁路或厂区罐车顶部人孔、装卸口附近的检修作业展开，核心不是罐体本身，而是布置在罐体侧上方的一套可接近、可站立、可防护的梯架平台。罐车在充装、取样、开盖、阀门检查和日常维护时，人员需要到达罐体顶部；由于罐体为大直径圆弧面，顶部没有稳定落脚面，直接攀爬既危险，也不符合检修通道的基本要求，因此需要在车辆停靠位置设置外接操作平台，或在车辆配套检修工位上配置折叠式接近梯架。

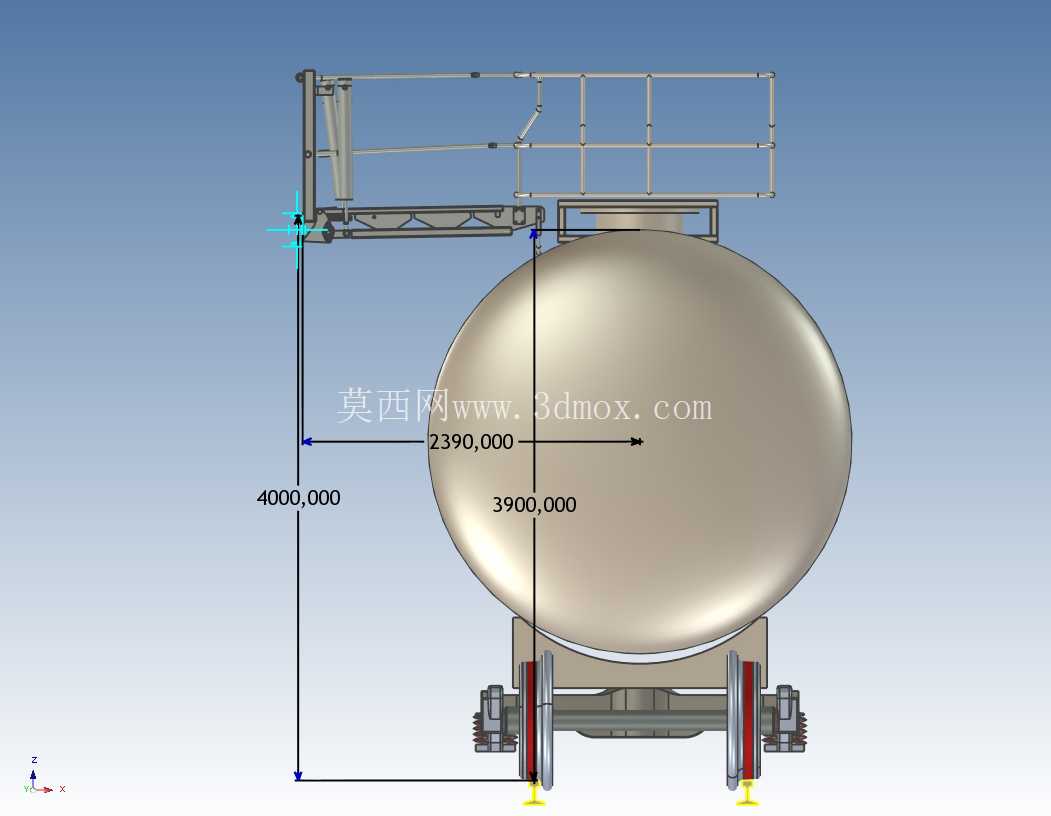

从画面结构看，罐体采用卧式圆筒加封头的典型形式，下部配有走行轮、轴箱和支撑构件，说明该对象面向轨道罐车或类似轮式罐车工况。梯架系统位于罐体左上方，主体由竖向立柱、水平平台框架、栏杆、铰接臂、折叠梯段和连接支座组成。平台框架沿罐体顶部横向展开，栏杆形成连续围护，人员进入平台后可在人孔或装卸装置附近完成操作；侧部梯段承担从地面或固定检修面到平台高度的通行功能，铰接结构则使部分梯架在非作业状态下能够收回，减少对车辆限界和通道空间的占用。

尺寸标注体现了设计时对安装边界的控制。图中罐体直径方向约为3900毫米，从下部基准到上部平台相关位置的高度约4000毫米，平台外侧到罐体中心线附近的水平距离约2390毫米。这些数值并非孤立的造型尺寸，而是决定梯架避让、人员站位和操作半径的关键约束。罐体圆弧顶部宽度有限，平台不能直接压覆在封头上，也不能过度侵入车辆轮廓；因此平台梁需要通过侧向支撑跨过罐体边缘，使踏板面落在人孔周边可操作区域，同时让立柱和折叠臂保持在安全距离外。

结构设计上，平台框架采用矩形钢管或型钢焊接的思路较为明显，杆件以直线承载为主，节点处通过板件、销轴和螺栓支座传递载荷。护栏由立柱、上下横杆和中间挡杆组成，围合范围覆盖平台外侧和端部，能够降低人员踏空或倚靠跌落风险。折叠臂的布置重点在于运动轨迹：梯架放下时，踏步面应形成连续、坡度可控的通行路径；收起时，臂架不能与罐体安全阀、人孔盖、走台附件或车体加强圈发生干涉。三维建模时需要特别检查铰接点旋转范围内的最小间隙，尤其是平台前缘、梯段端部和罐体圆弧之间的动态距离。

在实际使用场景中，这类装置常见于液体化工、油料、粉料或食品介质罐车的装卸工位。车辆进入定位区域后，操作人员先确认车体停稳、轮位固定，再将折叠梯架放下并锁定，使平台与罐顶操作点对齐。平台不仅提供站立面，也可作为短暂放置工具、拆装人孔盖和连接装卸软管时的支撑边界。由于罐顶作业往往伴随高度差、开放边缘和介质残留风险，栏杆高度、踢脚防护、踏板防滑面以及平台锁止位置都应作为结构细化重点。

从受力角度看，平台主梁承受人员均布载荷、局部冲击载荷和栏杆侧向推力，竖向立柱则把载荷传递到下部固定基础或工位钢结构。铰接臂不能只按静态姿态校核，还需考虑梯架偏载、人员扶靠、风载以及反复折叠带来的疲劳影响。销轴、耳板和支撑三角区是应力集中位置，建模时应保留合理板厚、焊缝空间和维修余量。若平台用于防爆或腐蚀性介质区域，材料表面处理、连接件防脱和机械火花控制也会影响结构形式。

外形与安装边界方面，罐体中心线、人孔位置、轨道面或地面基准、车辆限界线应作为装配骨架。梯架平台的高度要保证人员踏上罐顶时不需要大幅跨越，水平距离要保证工具和人孔盖在手臂可及范围内，同时平台任何构件不得压靠罐体附件。折叠状态下，外伸臂应贴近立柱或固定框架，留出车辆通过宽度；展开状态下，梯段下端应接近固定地面或检修台阶，避免形成悬空踏步。

模型把罐体、走行部、平台、栏杆、折叠臂和尺寸参考放在同一装配中，便于设计者直观判断人、车、固定工位三者之间的空间关系。对于结构设计人员，它可作为罐车装卸检修台、跨接走台、折叠登车梯和安全护栏方案的三维参考；对于设备选型人员，则可通过平台高度、臂架跨度和罐体直径关系，判断类似工位是否需要增加伸缩平台、过渡踏板或独立支撑基础。
