工业机器人手持操作示教控制终端

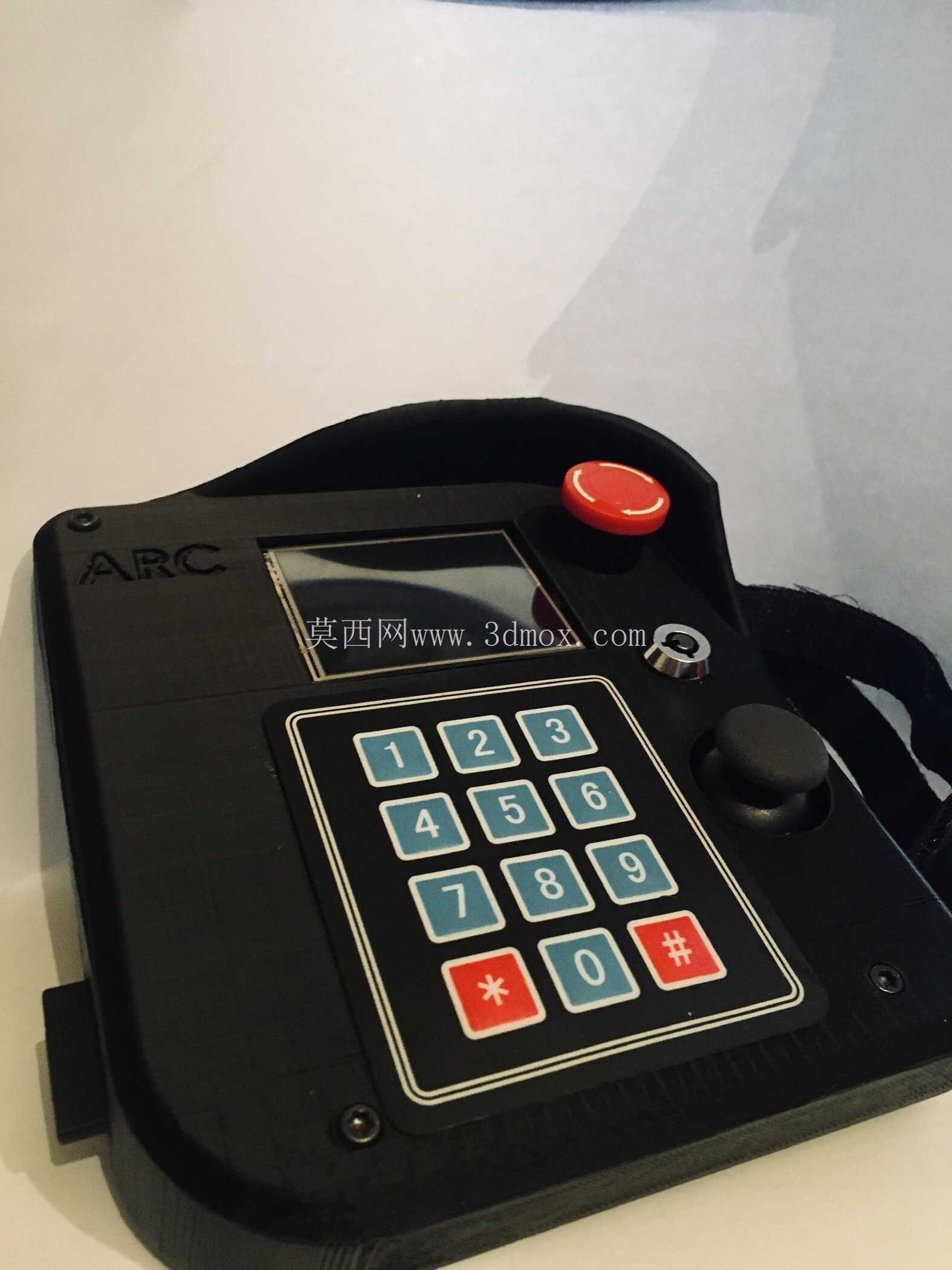

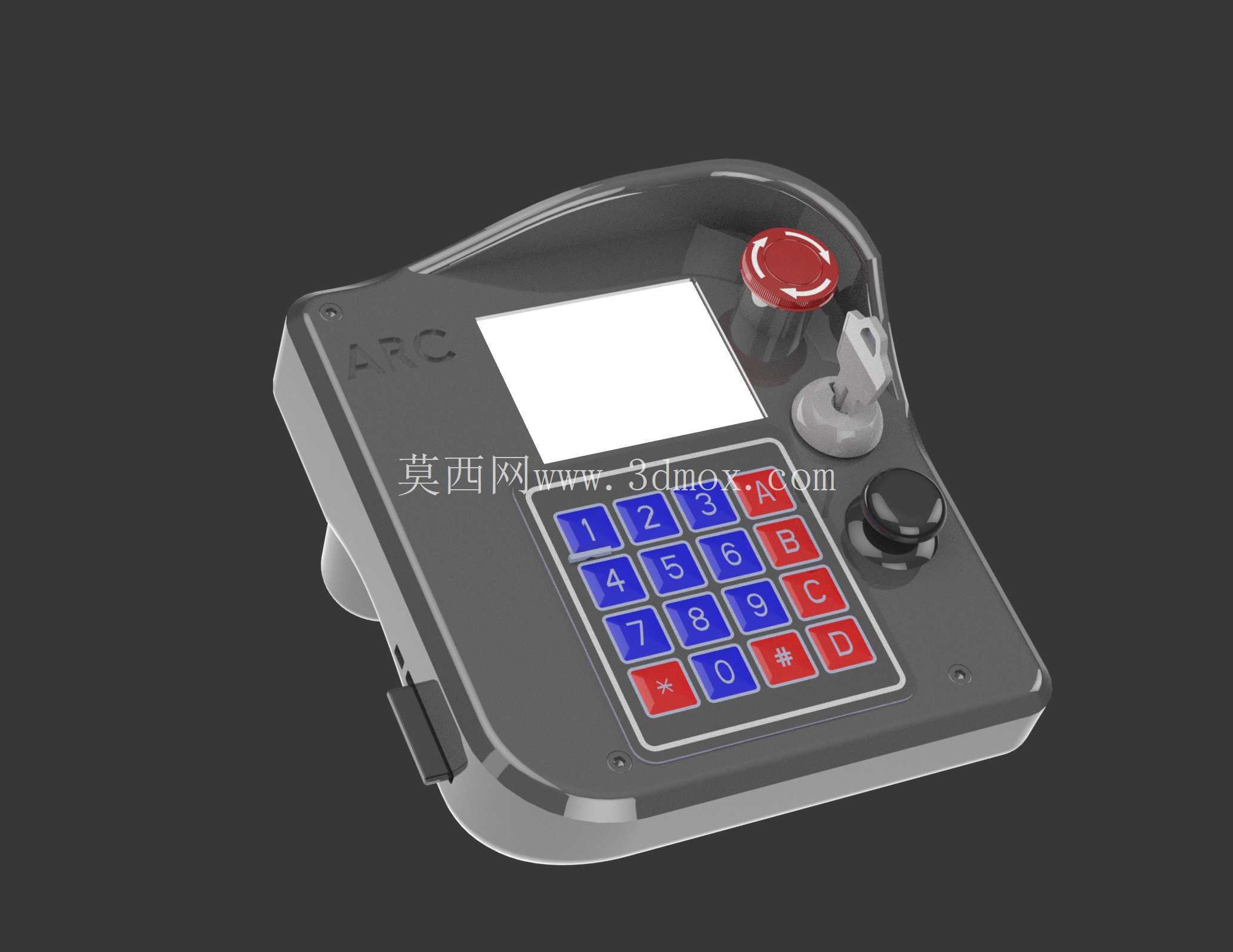

　　在工业机器人的现场调试、日常运维以及作业路径示教环节，手持示教终端是一线操作人员与机器人本体直接交互的核心载体，脱离这类终端，现场人员很难完成点位校准、轨迹录制、运行参数微调以及突发状况下的即时急停操作，尤其是在多关节机械臂的小批量定制化生产场景中，示教器的操作逻辑、握持手感、按键布局直接影响调试效率，甚至关系到现场作业的安全冗余度。这款手持控制终端的整体造型采用贴合人手握持的弧面过渡设计，外壳边缘做了大圆角钝化处理，避免现场磕碰时划伤操作人员，也能减少设备掉落时的外壳应力集中，整机重量控制在单手握持无明显负重感的区间，背部预留了适配绑带的安装卡位，长时间举持操作时可以通过绑带将设备固定在手腕处，降低操作疲劳度。

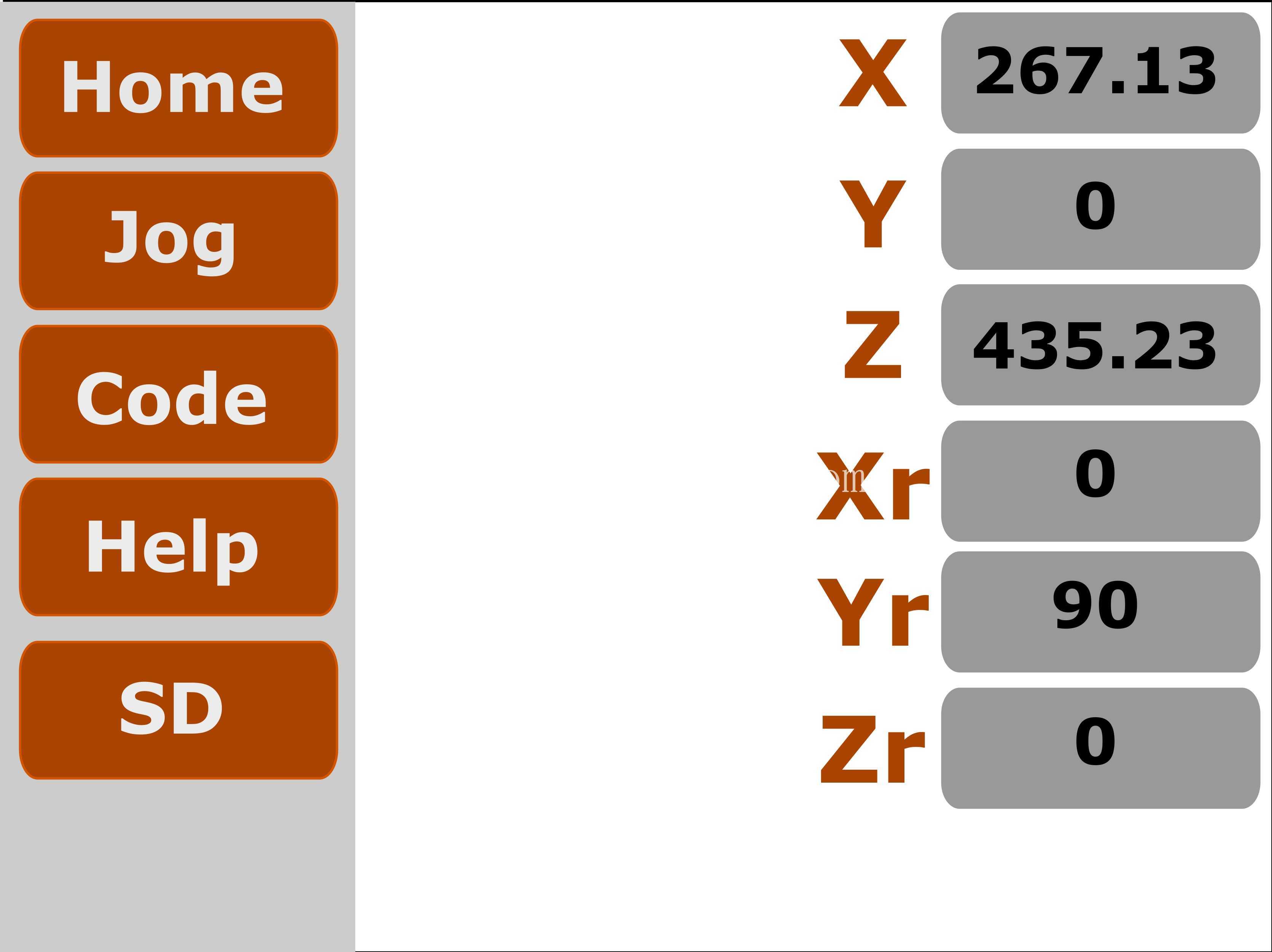

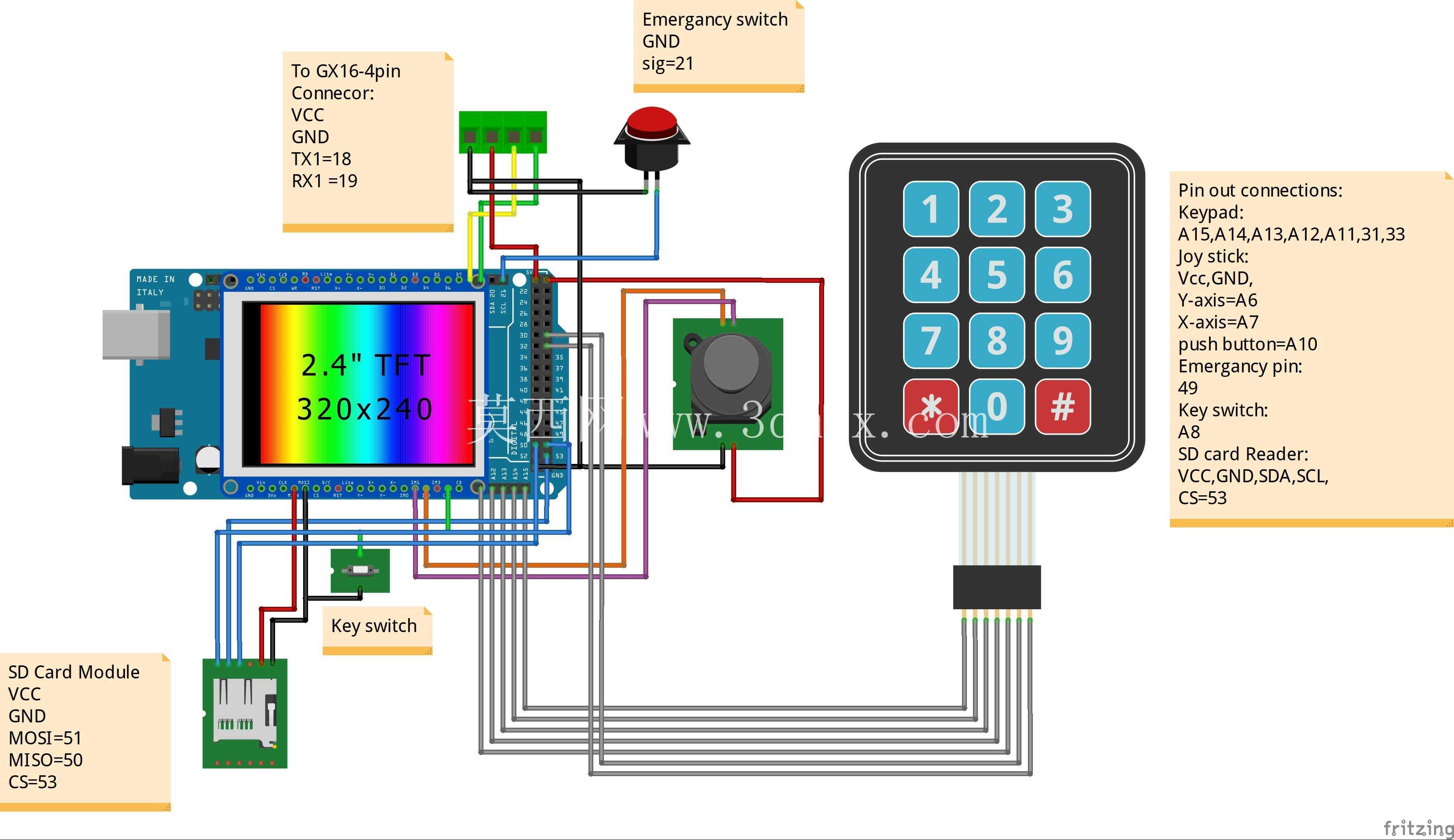

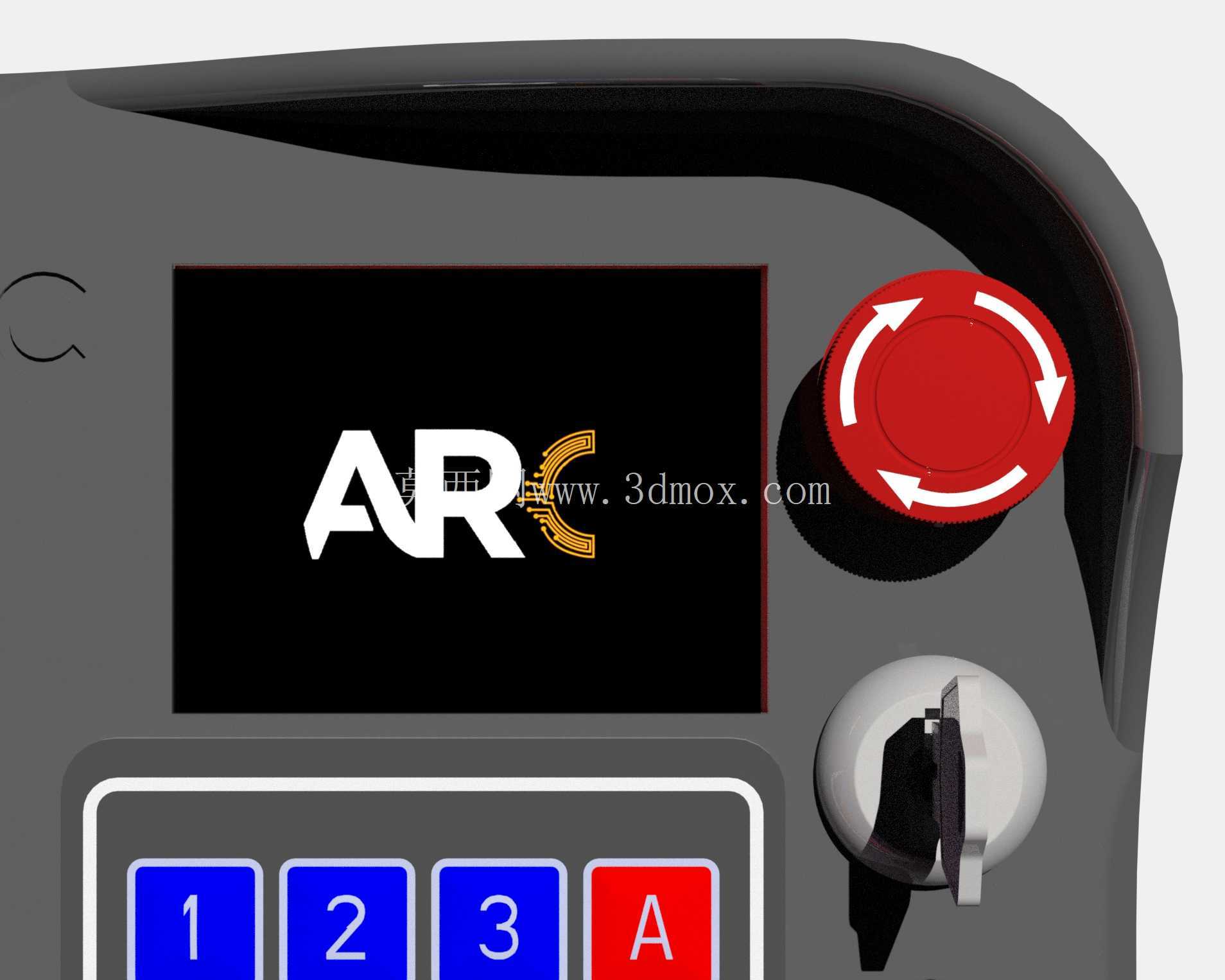

　　设备正面上方区域预留2.4英寸TFT显示屏安装位，屏幕周边做了略高于屏幕表面的凸台防护，避免现场放置时屏幕直接接触台面造成刮花，屏幕显示区域的倾角经过反复调整，操作人员单手握持时视线自然下垂即可完整看清屏幕显示的坐标参数、运行状态、报警代码等信息，不需要刻意调整手腕角度去适配屏幕视角。屏幕右侧依次布置了红色蘑菇头急停按钮、两档位钥匙开关以及黑色摇杆旋钮，急停按钮采用自锁式结构，按下后可直接切断机器人的运行动力回路，按钮高度高出外壳表面15mm左右，佩戴劳保手套时也能快速触达，不会出现误操作按不到的情况；钥匙开关用于切换设备的操作权限，避免非授权人员随意修改机器人运行参数；摇杆旋钮支持多方向微调，可用于手动模式下的关节点动控制，旋钮阻尼手感经过调校，微调时不会出现过量偏移。设备正面下半区域为矩阵式按键区，数字按键与功能按键采用不同颜色做区分，数字键为蓝色基底，功能确认、取消以及急停辅助按键为红色基底，按键表面做了内凹的弧度设计，贴合指腹按压的触感，按键行程设置在2mm左右，按压反馈清晰，现场嘈杂环境下不需要看按键也能通过触感确认按压是否生效，按键周边做了防水防尘的密封胶圈设计，可适应车间内少量切削液飞溅、粉尘飘落的工况，不会因为少量杂物进入按键缝隙导致按键卡滞。

　　从结构设计的角度看，这款示教器的外壳采用上下分壳的装配结构，结合面处预留了密封胶条的安装槽，内部电路板安装位设置了多个防震胶垫卡位，设备意外掉落时可通过胶垫吸收冲击能量，保护内部电路板与屏幕不受损坏；设备底部预留了线缆出线的防水接头位置，连接机器人控制柜的通讯线缆与供电线缆通过该接头接入，接头处做了防折弯的弹簧防护结构，避免现场拖拽线缆时线芯断裂。在实际应用场景中，这类示教器可适配六轴关节机械臂、SCARA平面机器人、桁架机械手等多种自动化执行设备，手动模式下操作人员可通过按键与摇杆配合，逐点记录机器人的作业路径点位，设置各点位的运行速度、停留时间、输出信号触发逻辑，自动模式下可通过屏幕实时监控机器人的运行坐标、负载率、报警信息，出现异常时可第一时间拍下急停按钮切断设备运行。

　　设备的整体尺寸控制在成年人单手握持可覆盖的范围，宽度不超过180mm，长度不超过250mm，厚度最厚处不超过60mm，可直接放入常用的工具腰包中携带，不需要额外配置专用的收纳箱；设备侧面预留了挂绳孔，临时放置时可挂在设备周边的挂钩上，避免随手放置在设备台面上被工件磕碰。从设计思路上看，这款示教器没有追求过多的冗余功能，所有操作部件的布局都围绕现场操作的优先级设置：使用频率最高的急停按钮放在最容易触达的右上角位置，其次是摇杆与钥匙开关，数字按键与功能按键放在握持时拇指可自然覆盖的区域，屏幕位置避开了手部握持时的遮挡区域，所有部件的布局都经过实际操作场景的模拟验证，不会出现操作时手部遮挡屏幕、或者按错按键的情况。内部结构设计上，各个元器件的安装位都预留了足够的散热间隙，长时间连续通电调试时不会出现局部过热的情况，电路板与外壳之间预留了足够的绝缘间隙，避免车间环境下的静电损坏内部元器件。
