TT拉丝减速齿轮直流马达结构设计

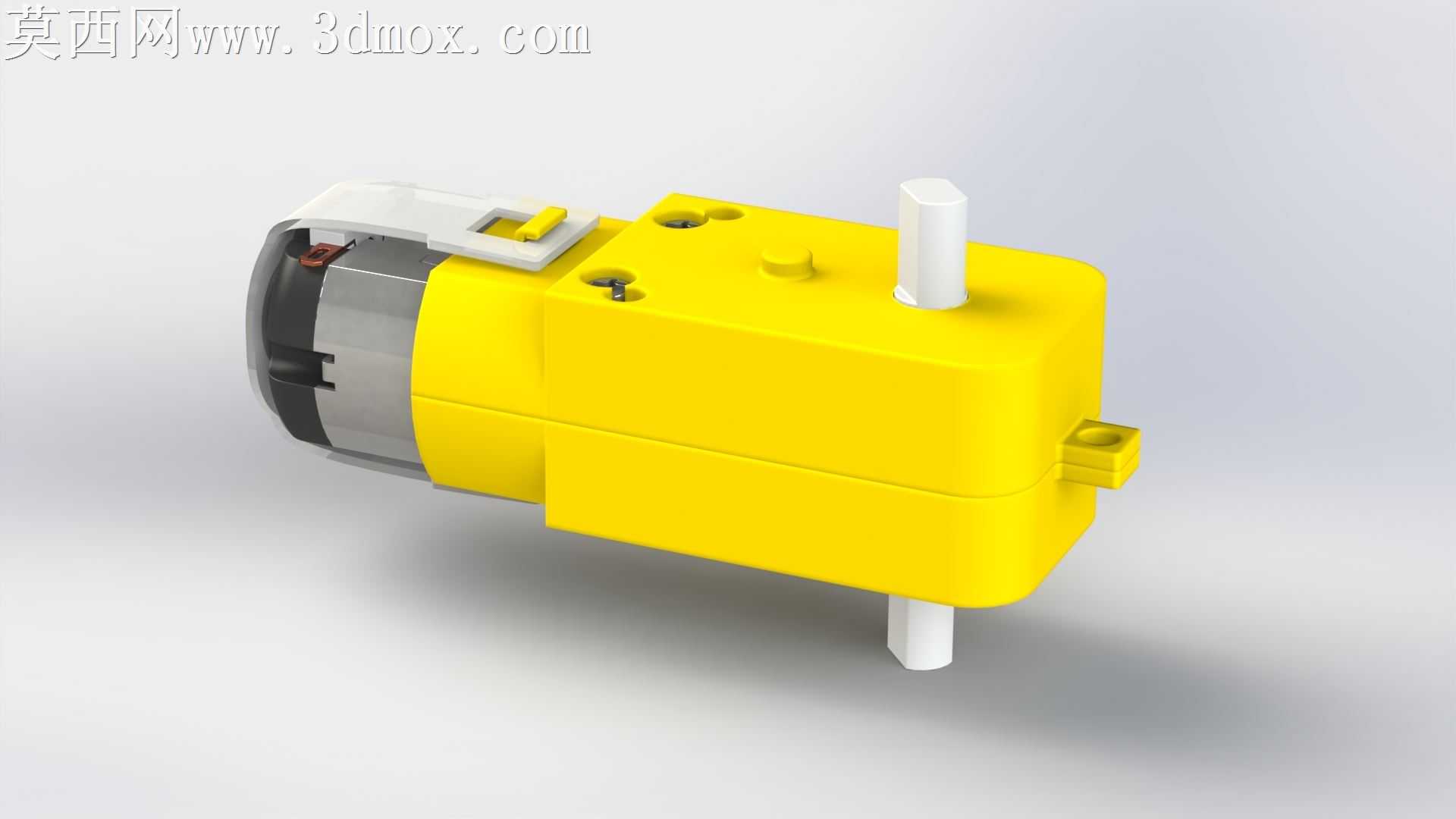

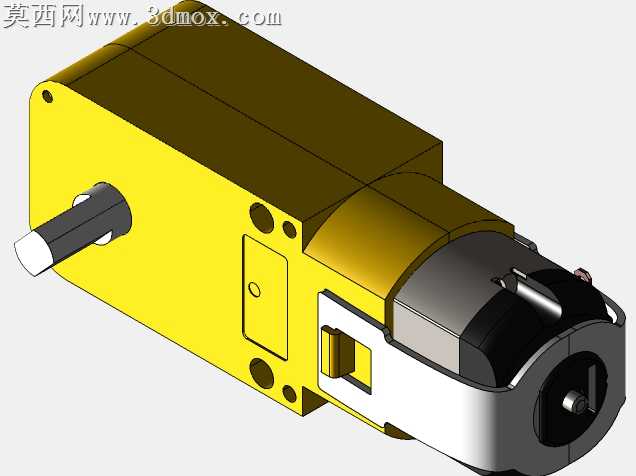

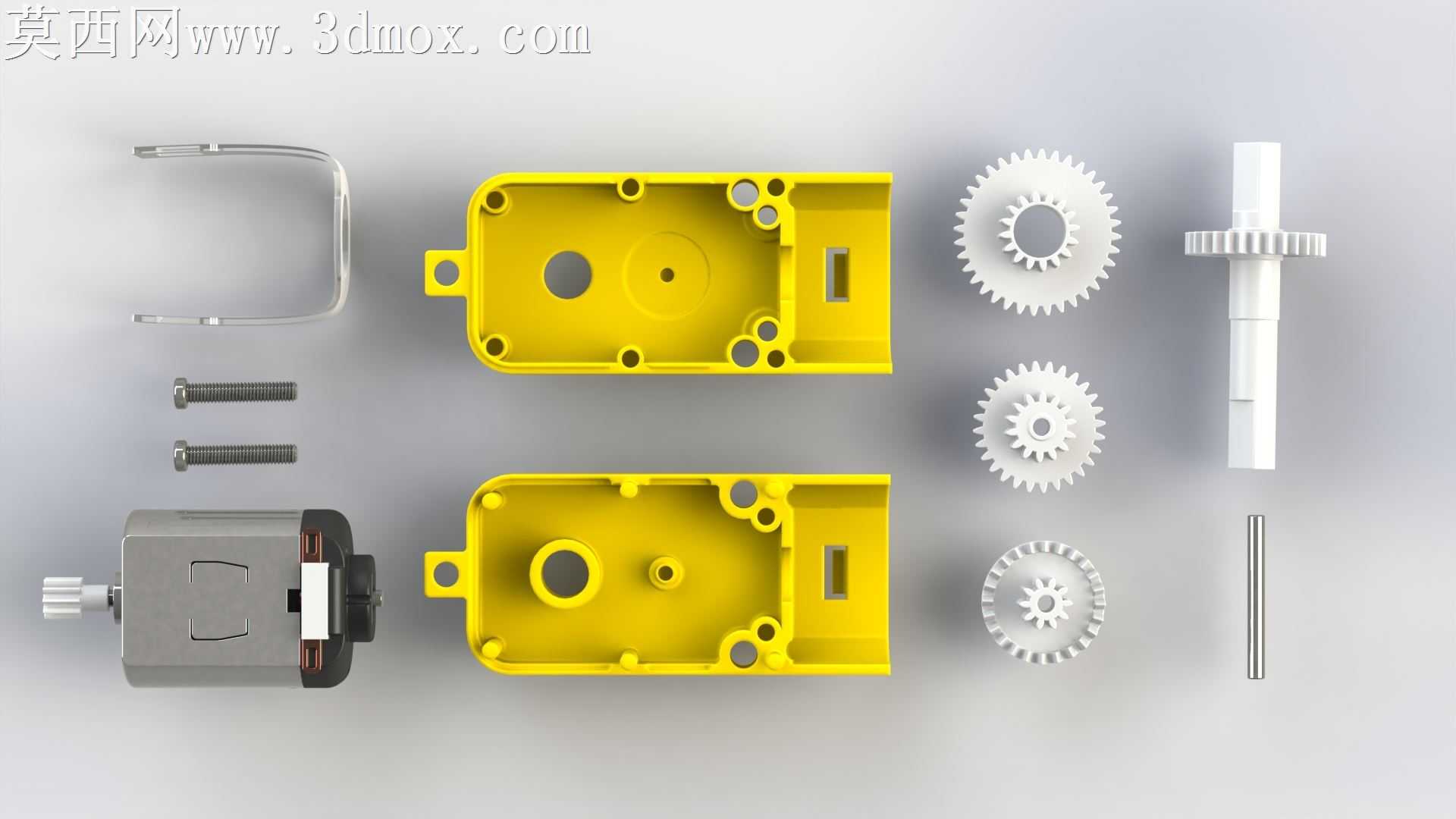

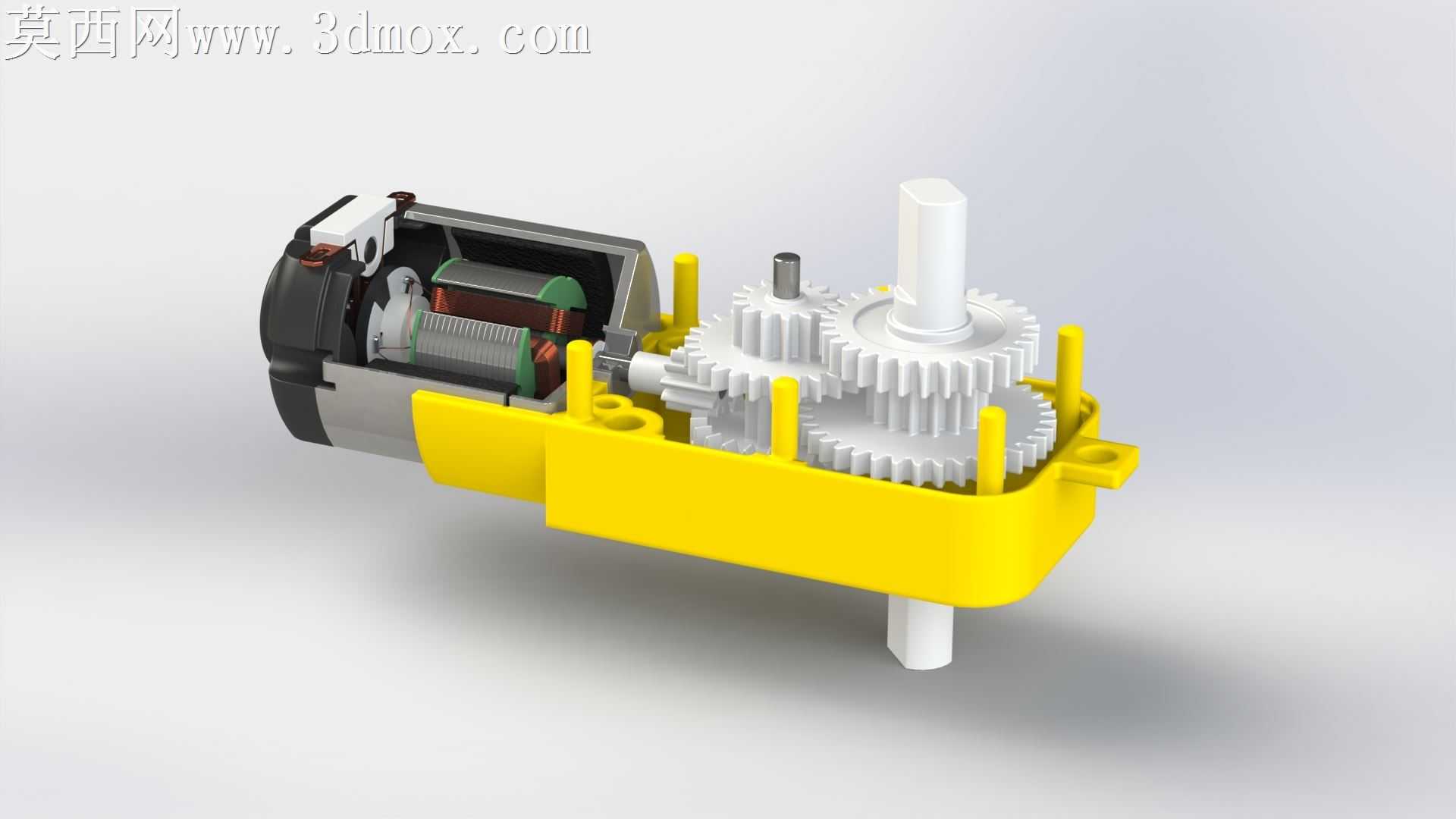

本作品为TT拉丝齿轮马达的三维结构设计，建模过程中对马达的各个组成部件进行了精准的参数化还原，完整呈现了直流有刷马达搭配齿轮减速组的整体构造。建模阶段首先依据实物测绘尺寸搭建直流电机本体部分，对电机外壳、内部磁瓦、电枢转子、换向器、电刷组件逐一进行特征建模，还原了电机内部的电磁部件装配关系，确保转子与定子的同轴度符合实际装配公差要求。减速箱部分采用黄色工程塑料壳体作为承载结构，建模时还原了壳体上的安装定位柱、输出轴避让孔、侧边安装挂耳的细节特征，内部多级直齿圆柱齿轮组按照1:45的减速比进行齿形参数绘制，每一级齿轮的模数、齿数、齿宽都匹配减速传动的受力要求，齿轮之间的啮合间隙按照实际装配标准预留，避免传动卡滞的问题。输出轴采用上下双出轴结构，分别适配不同的安装使用场景，轴体与齿轮的配合位置做了扁位定位特征，还原实际产品的防转设计。材质渲染阶段，电机外壳采用哑光黑色工程塑料材质，内部磁瓦赋予深灰色铁氧体材质质感，电枢绕组添加铜质金属漆效果搭配绝缘漆的暗红色质感，减速箱壳体使用亮黄色ABS塑料材质，齿轮组采用乳白色POM工程塑料材质，金属输出轴赋予亮面镀锌钢材质感，各个部件的材质区分清晰，能够直观分辨不同零件的材质属性。结构设计上完整还原了产品的装配逻辑，电机输出端的小齿轮直接啮合第一级减速大齿轮，通过多级齿轮的逐级减速最终将低转速大扭矩传递到输出轴，壳体上的定位柱既起到齿轮轴的固定支撑作用，也作为壳体上下盖的装配定位结构，整体结构紧凑，充分利用减速箱内部空间实现大减速比的传动需求，可用于爱好机器人制作、小型智能小车驱动等场景的结构参考，模型还配套制作了传动动画，能够直观演示齿轮组的运转传动过程，清晰展示动力从电机转子输入到最终输出轴减速输出的完整传动路径。
