带减速结构的微型有刷直流电机三维设计

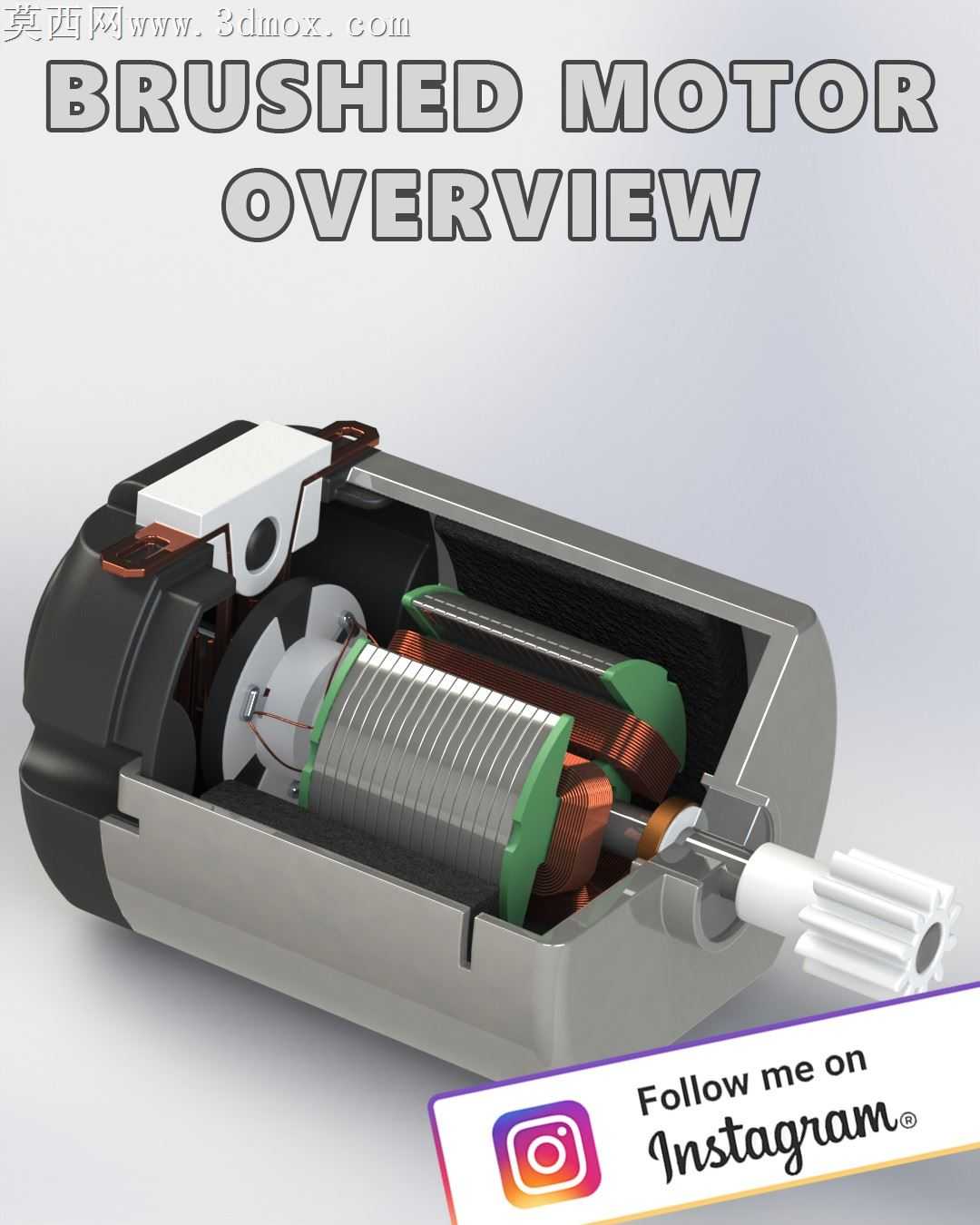

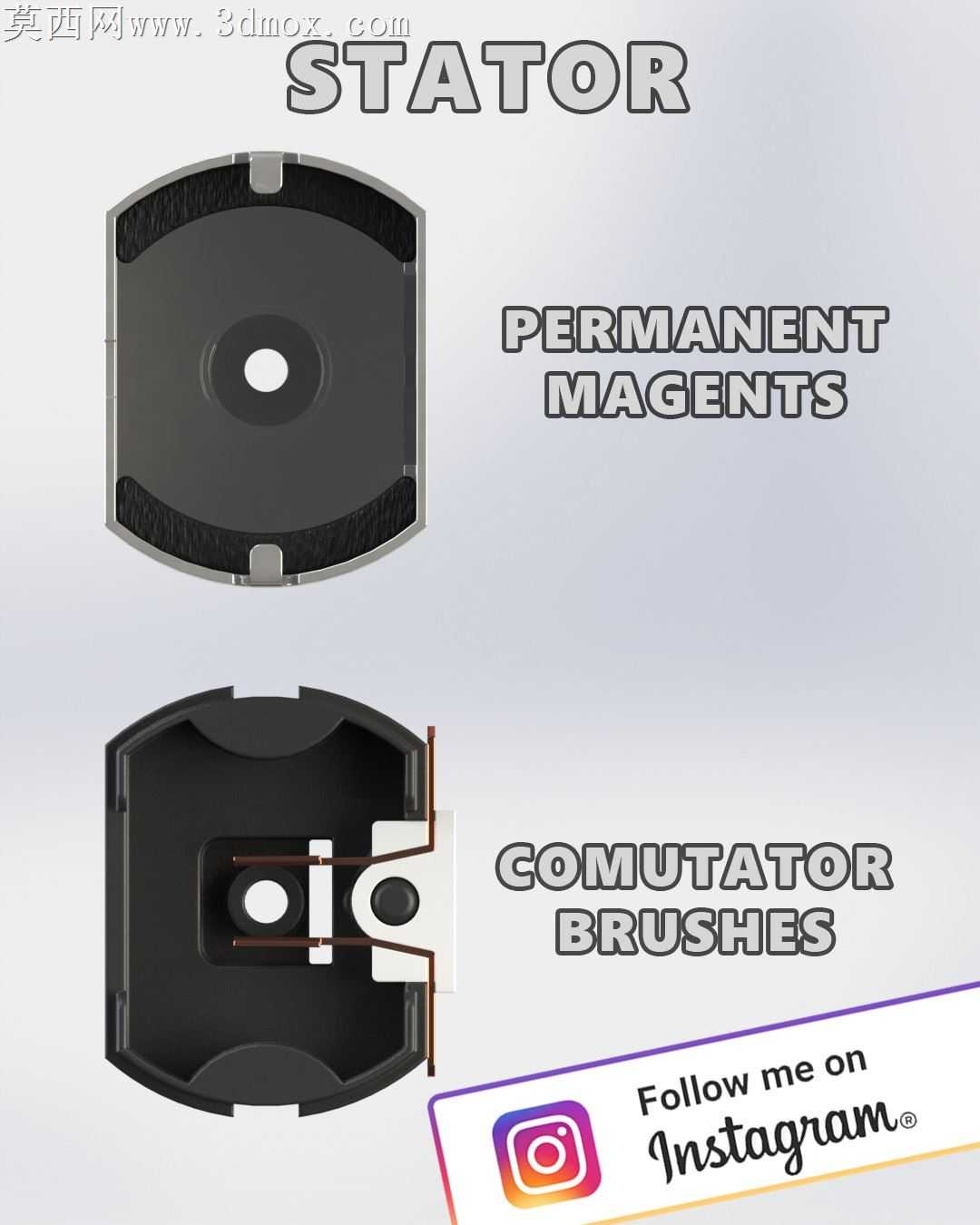

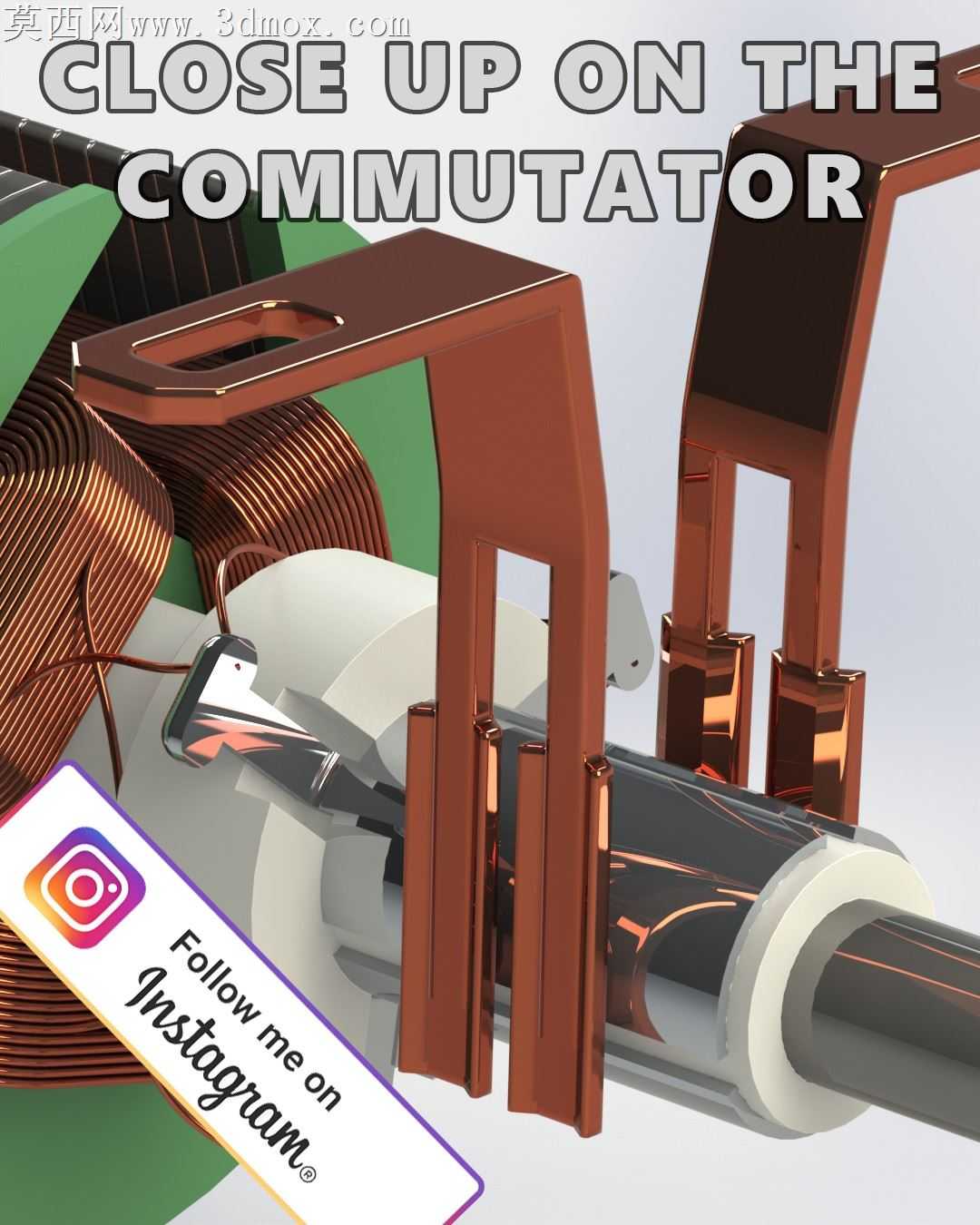

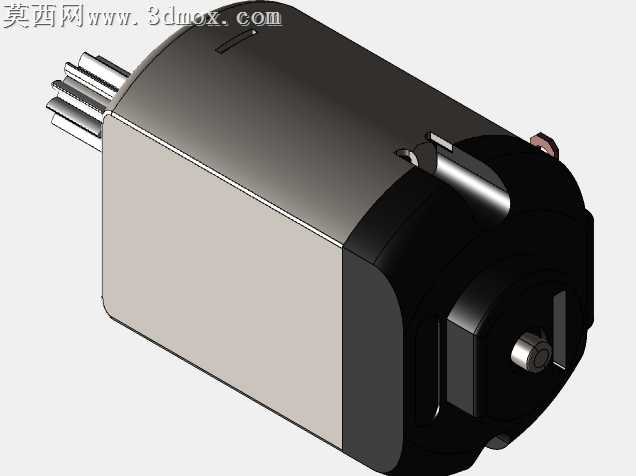

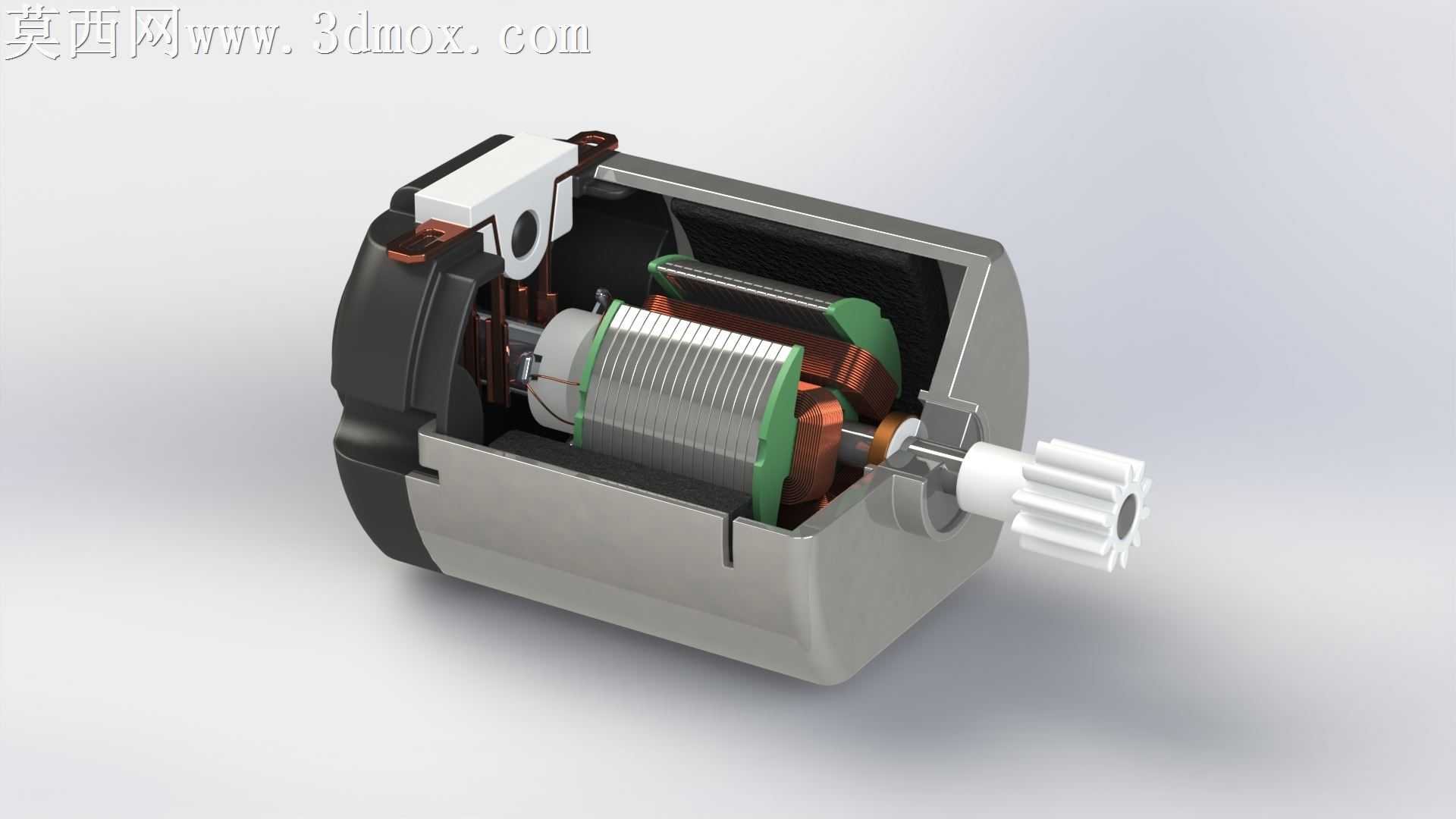

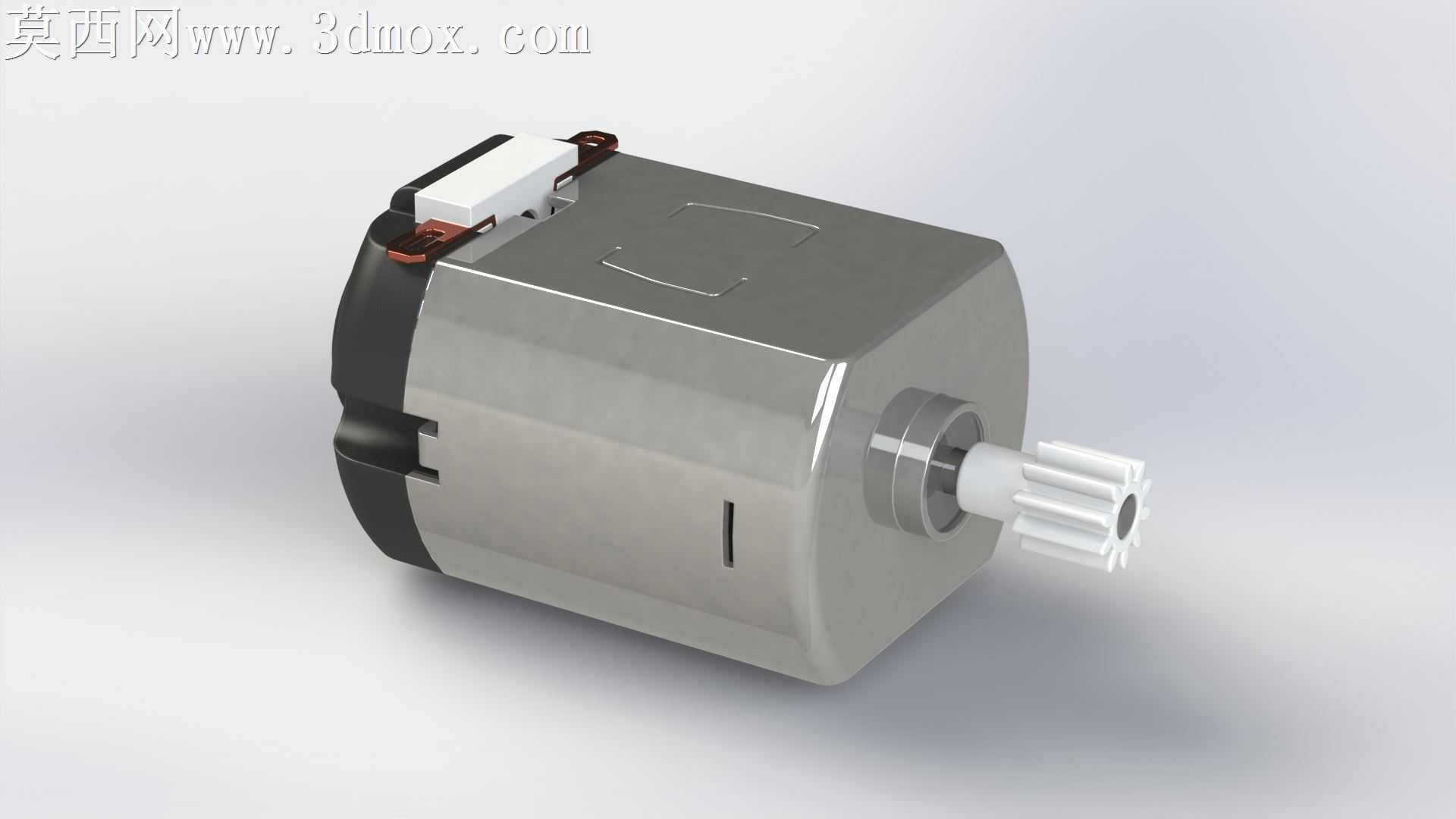

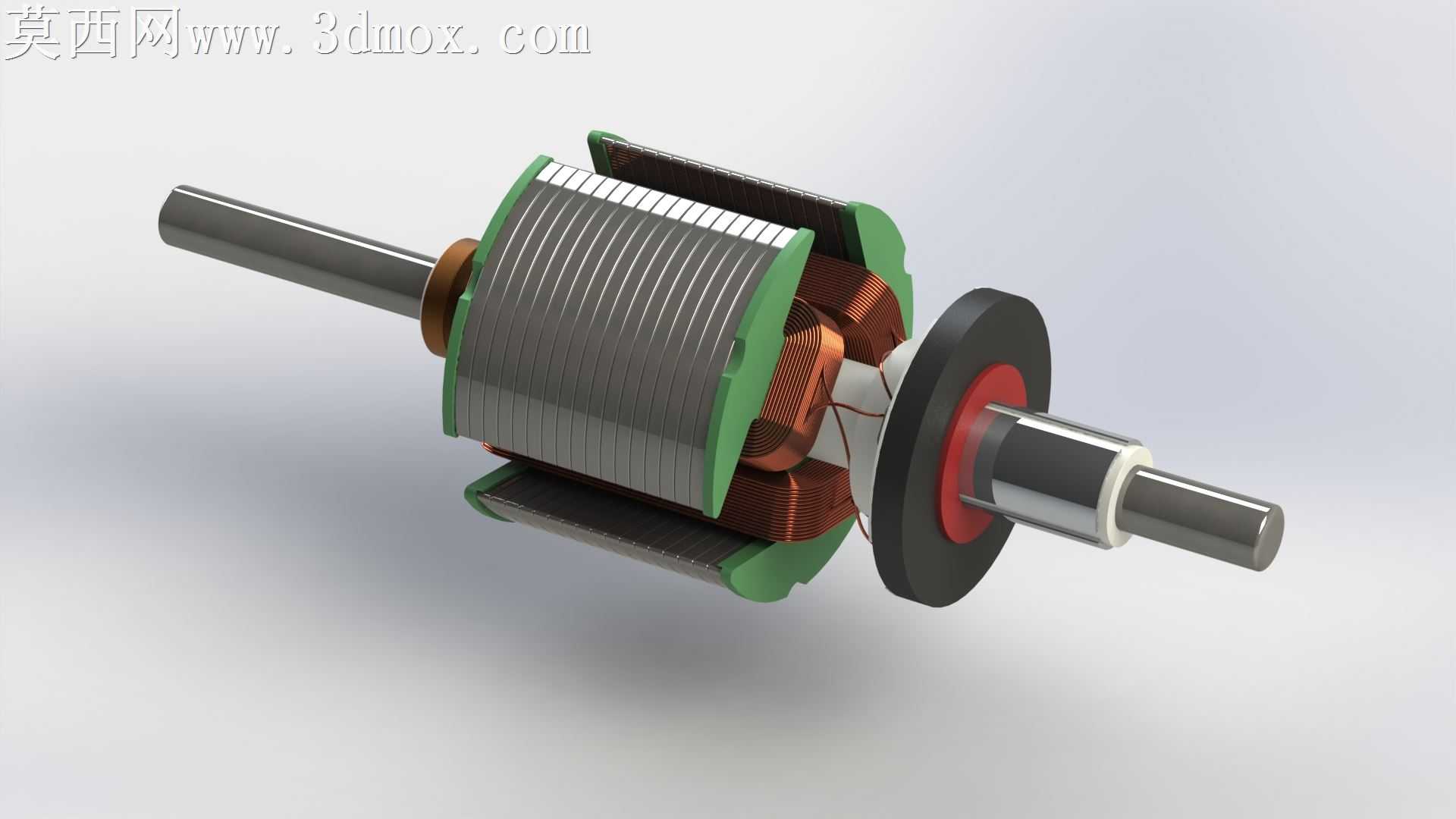

本作品为适配机器人爱好者DIY场景的微型有刷直流电机三维建模设计，建模过程中严格遵循实物1:1比例还原，完整呈现了该类电机的内部构造与外部装配特征。建模阶段首先搭建电机外壳基体，采用拉伸与抽壳特征构建半剖展示的壳体结构，对壳体表面的卡扣定位槽、端盖配合止口做了精细化特征处理，确保装配间隙符合实际生产公差要求。内部结构建模依次完成定子永磁体、带绝缘骨架的转子铁芯、换向器、碳刷组件、输出减速齿轮的独立零件建模，其中转子铁芯的槽型结构、绕组排布的空间占位、换向器的铜片绝缘间隔都做了细节还原，碳刷与换向器的接触位置、弹簧预压结构也按照实际工作状态完成装配约束。渲染阶段采用半剖视角呈现内部结构，外壳部分赋予哑光深灰工程塑料材质，端盖卡扣部分使用黑色耐磨塑胶材质，定子永磁体赋予亮绿色绝缘涂层材质，转子铁芯使用镀锌硅钢片的金属哑光材质，绕组部分使用红棕色漆包线材质，输出轴齿轮使用白色POM工程塑料材质，通过打光调整突出不同零件的材质质感差异，清晰区分各功能部件的边界。设计思路上针对该类电机常用的TT减速电机应用场景，还原了1:48减速比对应的输出齿轮结构，预留了标准安装定位孔位，所有零件的装配关系完全符合实物装配逻辑，既可以用于机器人DIY项目的结构选型参考，也可作为电机原理教学的可视化演示模型，帮助使用者直观理解有刷直流电机的工作原理与内部构造，模型中各零件可独立拆分，支持后续的结构修改与工程图导出。
