NEMA17规格步进电机精细三维建模作品

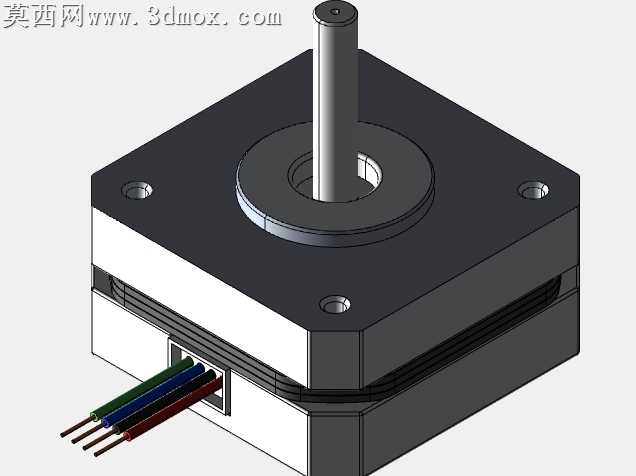

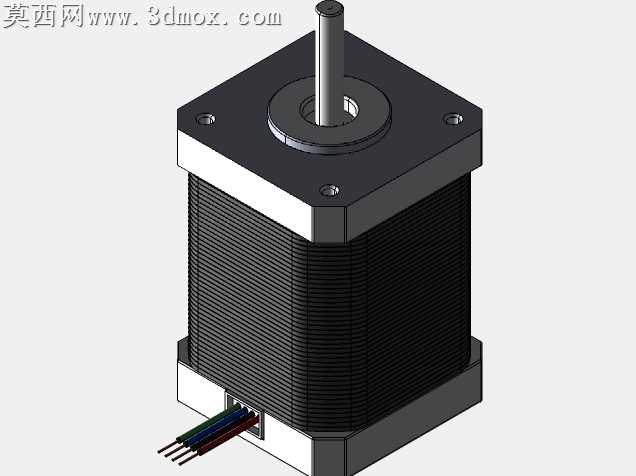

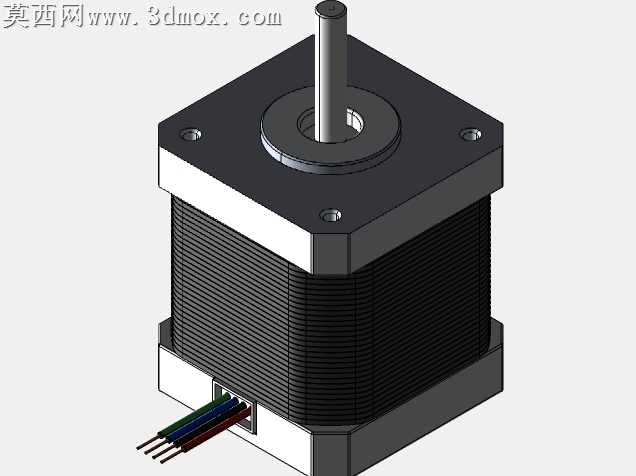

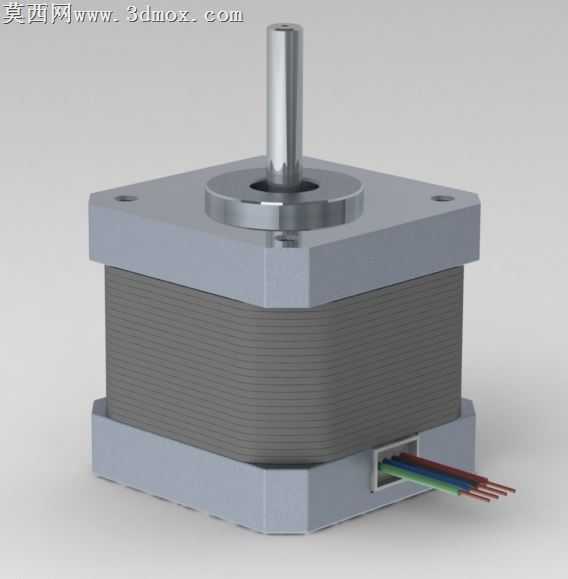

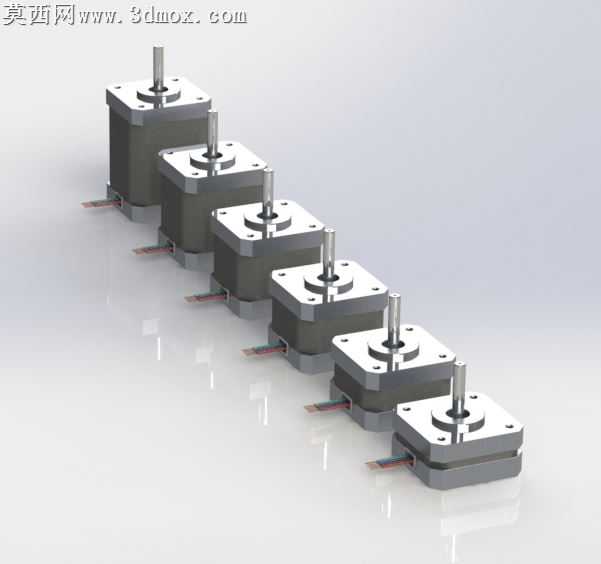

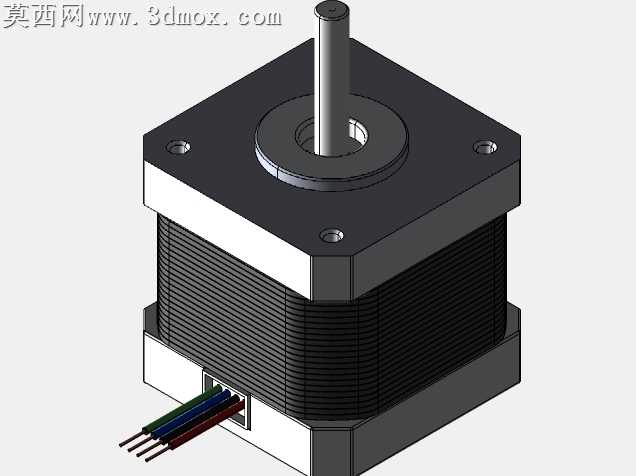

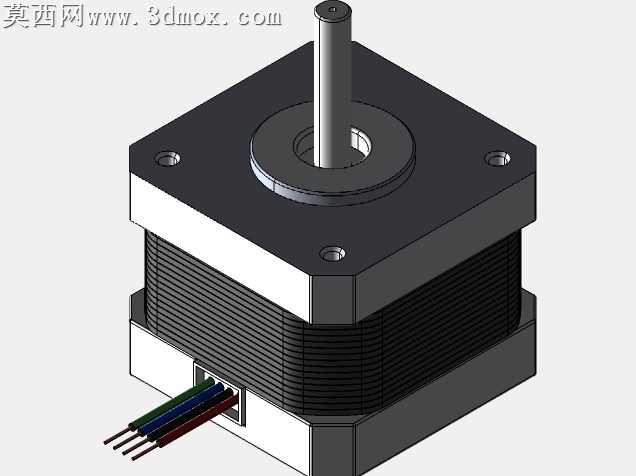

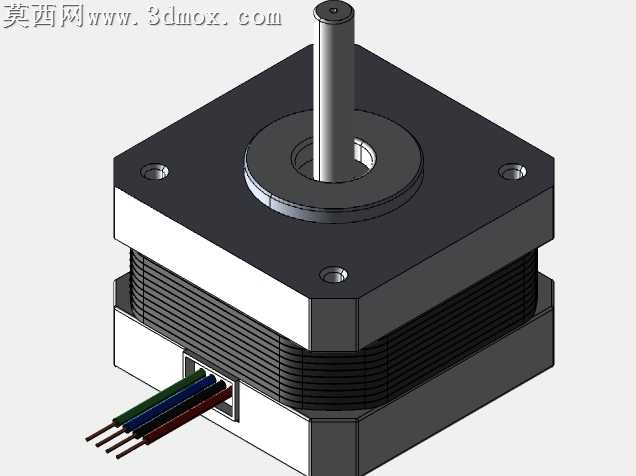

本作品为NEMA17规格步进电机的高精度三维建模成果，建模过程严格遵循该型号步进电机的实际工业尺寸标准，完整还原了产品的全部结构细节。建模阶段首先以电机实际安装尺寸为基准搭建整体框架，精准定位方形端盖的安装孔位、中心输出轴的同轴度公差，确保模型的安装尺寸与实物完全匹配，可直接用于机电设备的装配仿真验证。模型分层构建了电机的各个组成部分：上下两端的压铸铝端盖做了边角倒角与安装沉孔的细节还原，表面赋予哑光磨砂铝合金材质，还原压铸铝件的细腻金属质感；中间的定子铁芯部分通过环形阵列堆叠结构模拟硅钢片叠压的层理效果，赋予深灰色哑光金属材质，还原铁芯叠片的真实视觉特征；中心输出轴采用光亮镀铬钢材材质，精准还原轴径5mm的尺寸参数，轴身做了高光金属质感处理，突出机加工零件的光洁表面特征；侧方的出线口结构做了精细开槽，引出的多色导线分别赋予对应绝缘外皮的色彩材质，还原步进电机接线端的真实形态。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度投射，搭配辅助补光弱化结构阴影，清晰呈现电机各部分的材质差异与结构边界，同时添加柔和的环境反射效果，让金属材质的质感表现更贴近实物观感。设计过程中充分考虑模型的工程实用性，各部件之间保留了合理的装配间隙，可直接用于拆解动画制作、3D打印样机验证、机电产品装配干涉检查等场景，模型同时覆盖了该系列电机从21mm到60mm的不同机身长度规格的结构特征，能够适配不同扭矩需求的设计选型参考，整体建模精度满足工业设计、机械教学、产品演示等多场景的使用需求，结构细节完整无冗余面，在保证视觉精细度的同时兼顾了模型的使用流畅度。
