便携式新冠急救呼吸装置结构设计

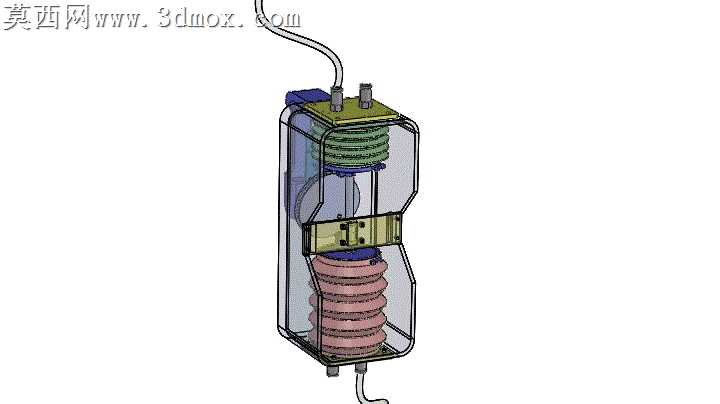

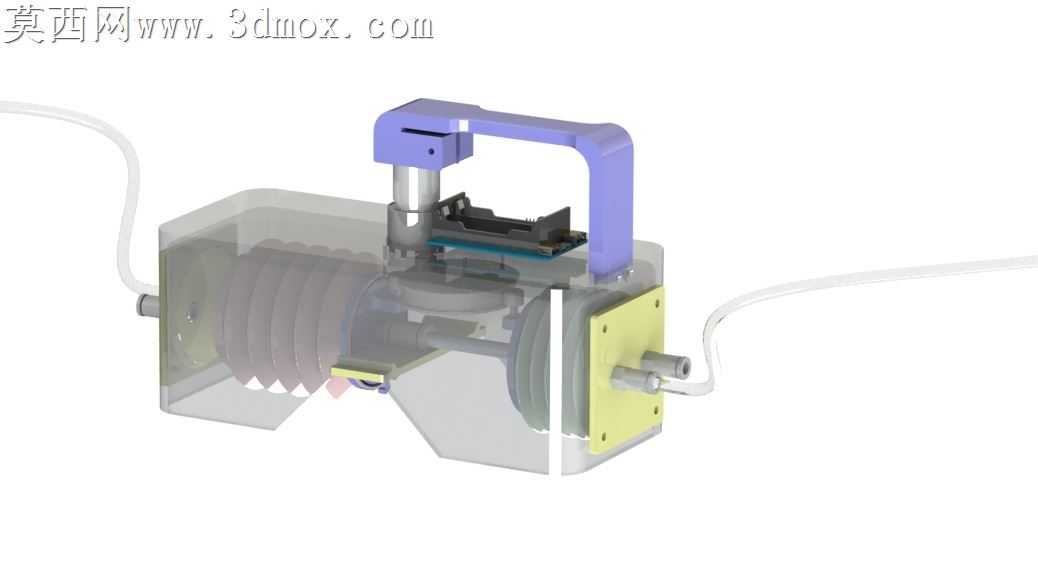

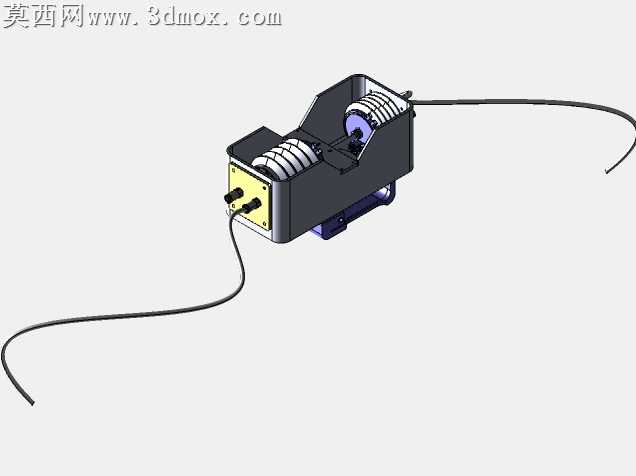

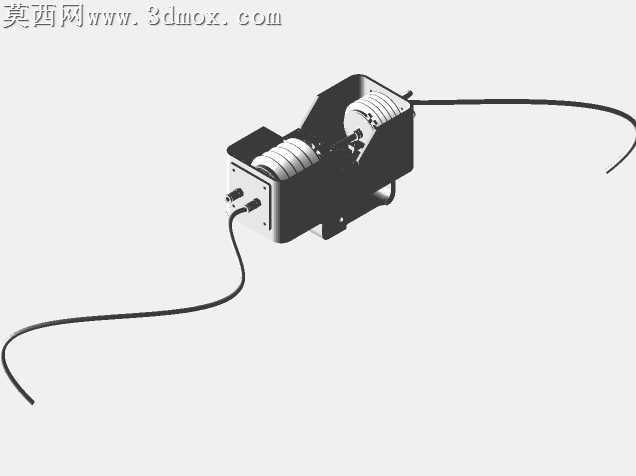

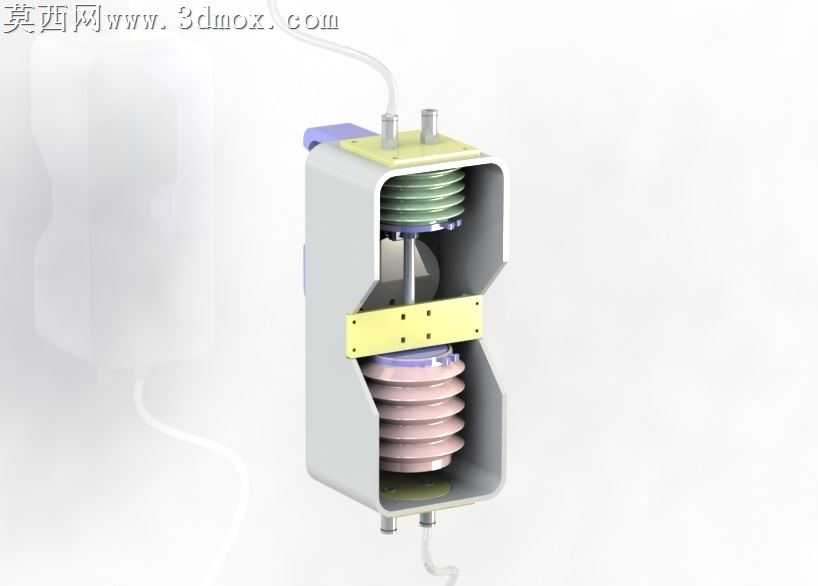

本作品为面向新冠疫情应急场景设计的便携式呼吸辅助装置，采用三维参数化建模完成全结构搭建，整体遵循易加工、少组件、快装配的设计原则，是迭代优化后的第二版方案。建模阶段针对初代版本的结构冗余问题做了核心调整，将原单波纹管供气结构替换为双波纹管协同结构，移除了初代设计中的压缩弹簧部件，大幅降低了零件加工与装配难度，整体组件数量控制在极低水平，适配应急场景下的快速制造需求，尤其支持3D打印工艺完成结构件生产。模型完整还原了装置的分层堆叠结构：外层采用半透明可视化材质做渲染处理，可清晰展示内部腔体布局，上部设置绿色波纹储气腔体，下部设置粉色波纹送气腔体，中部设置传动与控制安装舱，上下腔体通过框架结构做定位固定，管路接口设置在装置上下两端，可快速对接呼吸管路与气源组件。传动系统部分完整建模了齿轮直流电机、直线轴承、凸轮从动件、直线衬套等核心传动零件，动力传递路径清晰，电机旋转动力通过凸轮结构转化为直线往复运动，驱动双波纹管完成交替压缩与舒张，实现稳定的供气节律；供电部分预留了18650电池与充电模块的安装位，可脱离固定电源实现便携场景下的持续运行，整体结构紧凑，外壳做了收腰造型优化，既提升手持握持的贴合度，也通过框架式镂空结构降低整体重量。渲染阶段针对不同零件做了差异化材质区分：金属管路采用亮面金属材质，波纹管采用半透明柔性橡塑材质，框架结构采用哑光工程塑料材质，传动零件采用金属加工面材质，通过光影调整清晰展示内部零件的装配关系与运动逻辑，所有配合面均做了公差适配设计，零件之间无干涉问题，可直接用于原型验证与功能测试。
