UR16e协作型六轴工业机器人结构设计

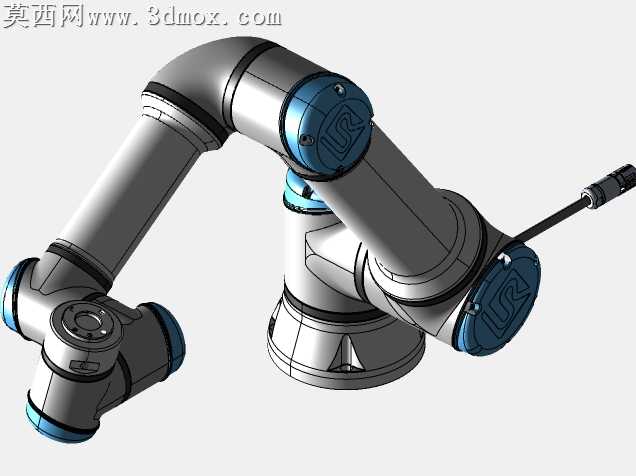

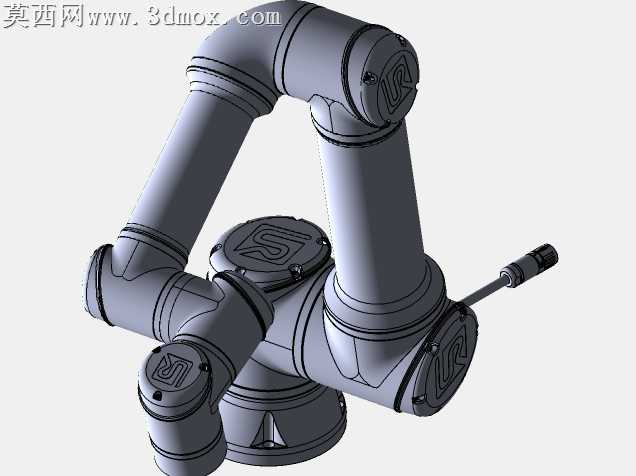

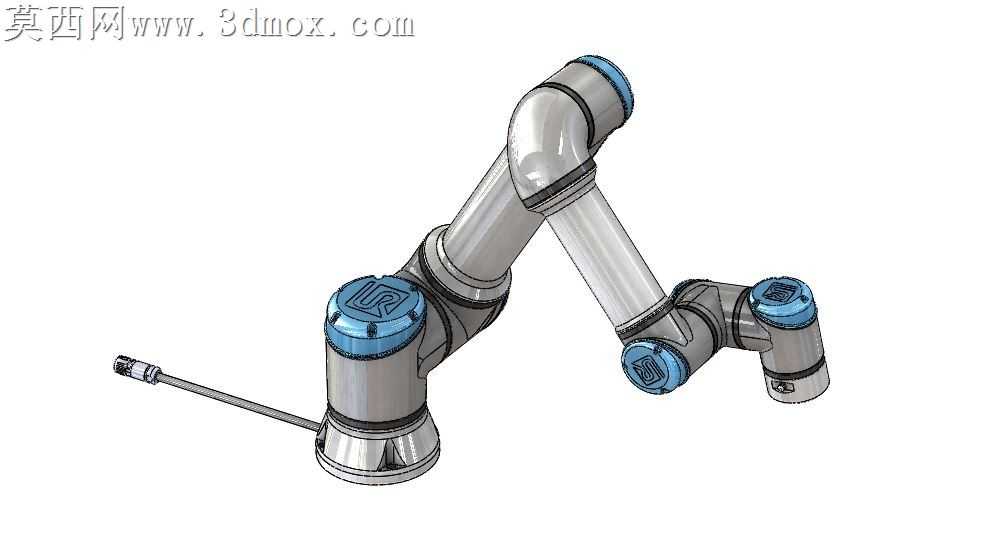

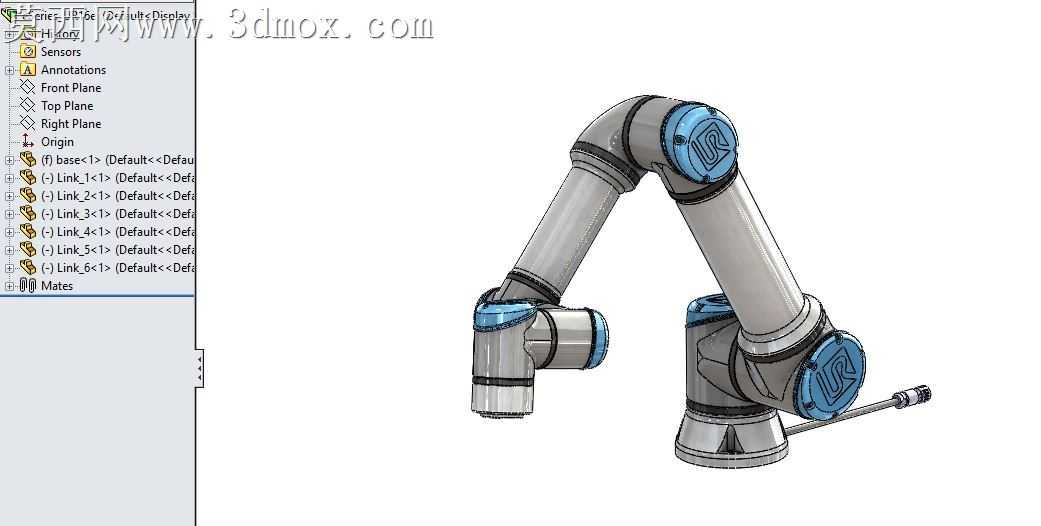

本作品为UR16e协作型六轴工业机器人的三维数字化设计成果，建模过程严格遵循协作机器人的真实结构比例与运动逻辑，在Solidworks 2015及以上版本环境中完成全参数化搭建，完整还原了该款大负载协作机器人的全部机械结构细节。建模阶段从基座基准开始搭建，首先确立整机的空间坐标基准，依次完成底座回转关节、第一摆动臂、第二摆动臂、肘部回转关节、第三摆动臂、腕部回转关节、末端法兰接口的逐层级建模，每个关节处的谐波减速器安装位、伺服电机容纳腔、线缆走线通道、密封结构、限位凸台都做了精准还原，各连杆的壁厚、过渡圆角、安装孔位都严格匹配真实产品的尺寸参数，确保模型的运动干涉校验结果与真机完全一致。材质与渲染环节，针对协作机器人不同部件的材质特性做了区分设置：主体连杆结构采用哑光磨砂银灰色金属材质，还原铸铝表面经阳极氧化处理的细腻质感，关节处的品牌标识护盖采用亮面蓝色工程塑料材质，还原聚碳酸酯材质的通透光泽与耐磨特性，关节接缝处的密封胶圈采用哑光黑色橡胶材质，末端快换接口处采用拉丝不锈钢材质，渲染过程中调整了环境光的漫反射参数，添加了柔和的工作室环境贴图，让金属材质的反光自然柔和，塑料部件的色彩饱和度适中，既清晰展现各部件的材质差异，又不会出现过曝失真的问题。结构设计上充分体现了协作机器人的核心特性，各关节采用模块化设计思路，每个关节模块集成了驱动、传动、传感单元的安装空间，连杆内部预留了中空走线通道，避免线缆外露影响运动范围与作业安全，整机的关节运动范围设置符合协作机器人的安全作业要求，大臂小臂的长度比例经过优化，在保证16kg额定负载能力的同时，实现了900mm的作业半径覆盖，末端法兰的安装孔位采用标准ISO 9409-1-50-4-M6规格，可适配各类通用末端执行器。设计过程中重点考量了协作机器人的人机协作安全性，所有连杆的外边缘都做了大圆角过渡处理，没有尖锐凸起结构，关节处的限位结构既保证了运动范围，又避免了关节超程造成的碰撞风险，模型的装配层级清晰，从总装配体下分基座组件、大臂组件、肘部组件、小臂组件、腕部组件五个子装配体，每个子装配体下的零件都按功能做了分组，配合关系设置准确，可直接用于运动仿真、负载校验、工作站布局设计等二次开发场景，模型同时提供STEP、IGES通用交换格式，可适配各类主流三维设计软件的导入使用，配套的渲染文件可直接生成产品宣传、方案展示用的高清效果图。
