立式壁挂式工业控制电气柜三维设计

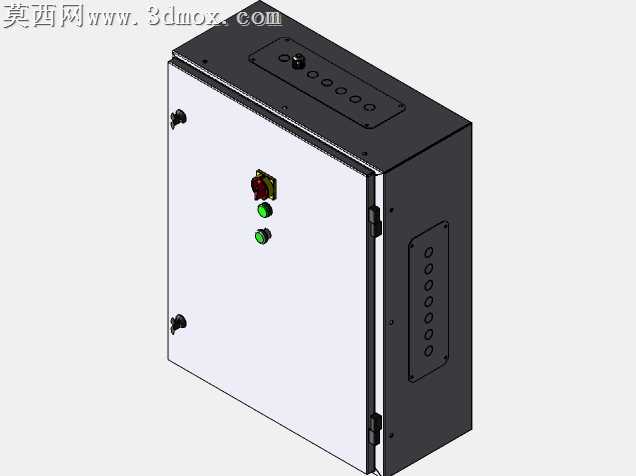

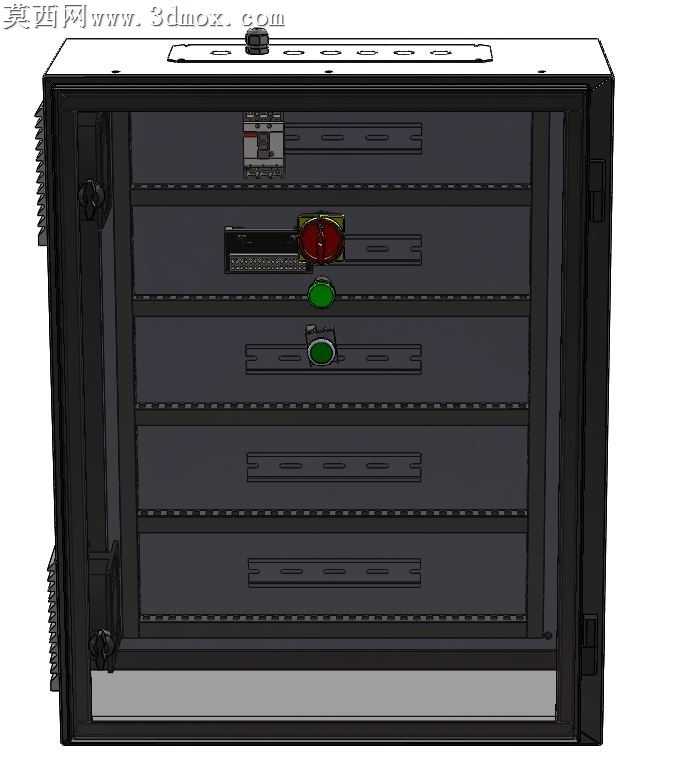

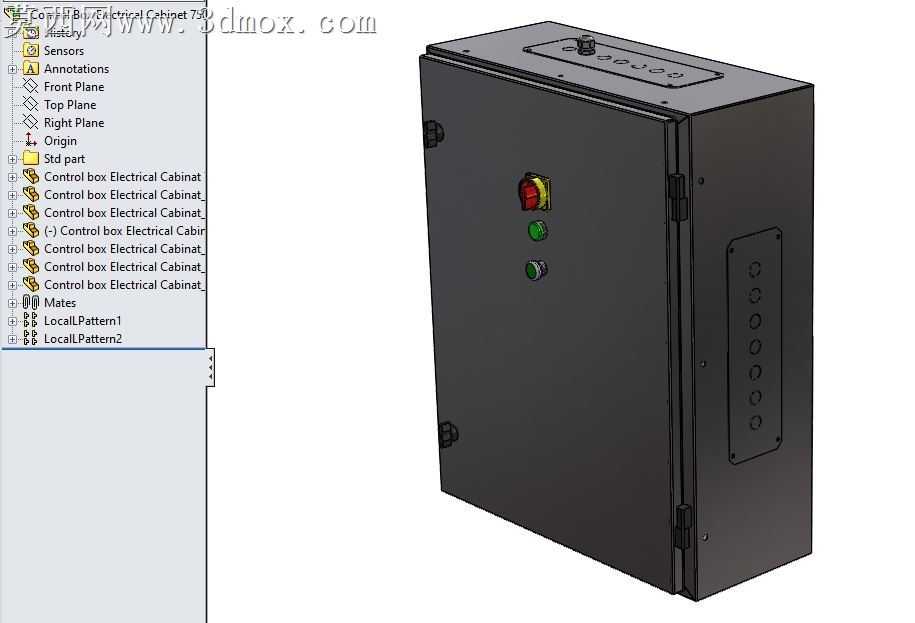

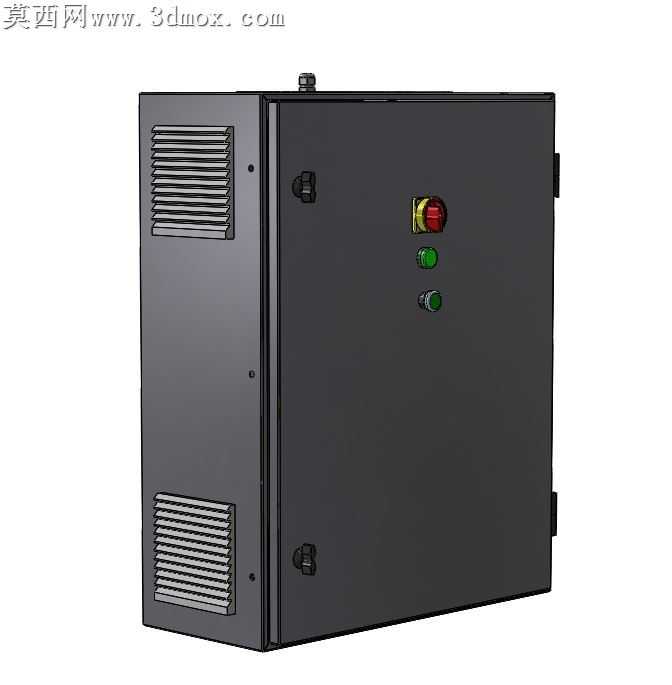

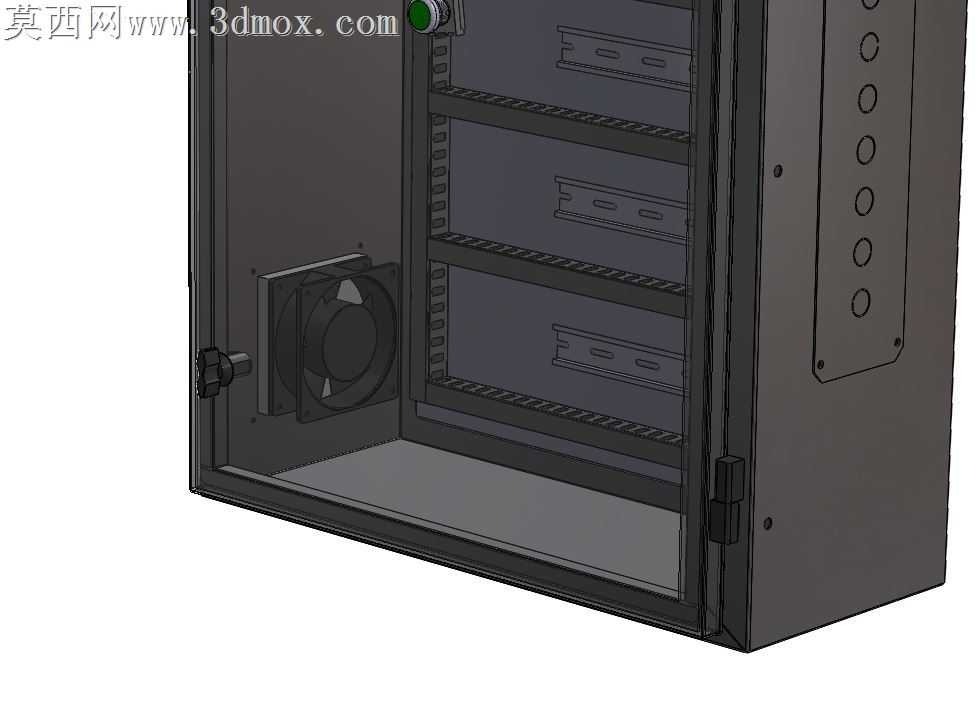

本作品为立式壁挂安装的工业控制电气柜三维建模成果，建模过程依托主流三维机械设计软件完成，整体建模逻辑遵循自顶向下的工业柜体设计规范，先搭建整体尺寸框架再逐步细化各功能结构，保证各部件装配关系完全符合实际钣金加工与电气装配的工艺要求。整体柜体外形尺寸为750毫米×600毫米×250毫米，采用单开门侧装铰链的经典钣金柜体结构，建模阶段对柜体的每一处钣金折边、安装卡扣、门锁结构都做了1:1的参数化还原，所有钣金件的壁厚、折边圆角、安装孔位都严格参照工业电控柜体的通用加工标准设置，可直接导出工程图用于生产下料。材质与渲染阶段，柜体主体采用哑光深灰喷塑钣金材质，还原工业电控柜的真实表面质感，正面操作区域的控制按钮分别设置了红、黄、绿三色的半透明按钮材质，搭配黑色的按钮基座，清晰区分急停、运行、电源指示的功能差异；柜体侧面预留的多组接线端口做了沉台安装位设计，端口盖板采用哑光黑色工程塑料材质，和主体钣金材质形成明确的视觉区分，渲染阶段添加了柔和的环境漫反射光源，清晰呈现柜体的棱角结构与材质质感，同时保留了结构线的可见性方便查看内部装配逻辑。结构设计上，柜体顶部预留了多组穿线孔位用于进出线缆排布，柜门内侧设置了元器件安装导轨的预留位，柜体背部设置了壁挂安装的固定挂点，铰链采用隐藏式工业柜体铰链，既保证柜门开合的结构强度，也维持了柜体外观的整体性；柜门和柜体的贴合处预留了密封胶条的安装槽位，可满足常规工业场景的防尘防护要求。设计思路围绕工业现场的实用需求展开，摒弃冗余的装饰性结构，所有外部结构都服务于安装、操作、接线、维护的实际功能，按钮排布符合一线操作人员的常规操作习惯，侧面接线端口的高度设置适配常规工业布线的走线高度，整体结构紧凑合理，既可以作为独立电控柜体用于小型设备的电气控制集成，也可以作为标准柜体单元嵌入大型生产线的电控系统中，模型包含完整的装配树结构，所有特征都保留参数化编辑属性，可根据实际使用需求快速调整尺寸、增减安装位、更换元器件布局。
