侧带式水平物料输送设备结构设计

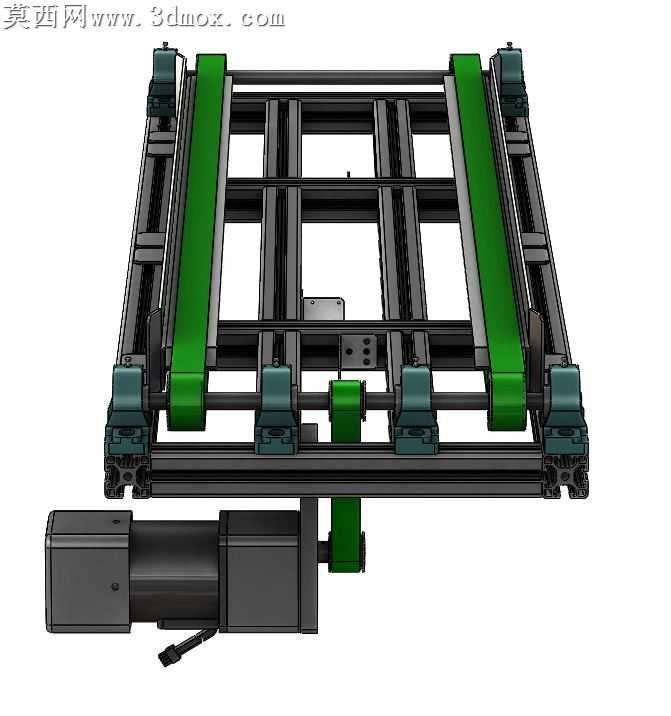

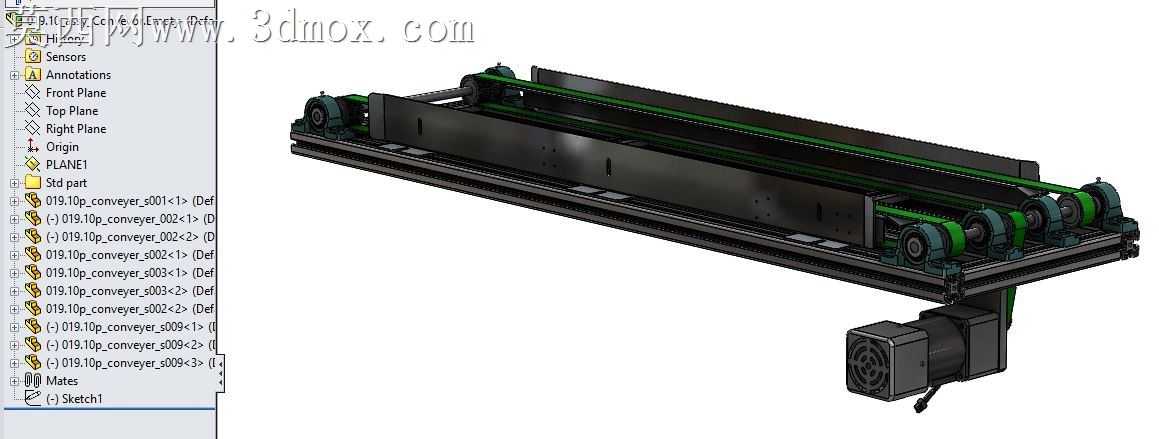

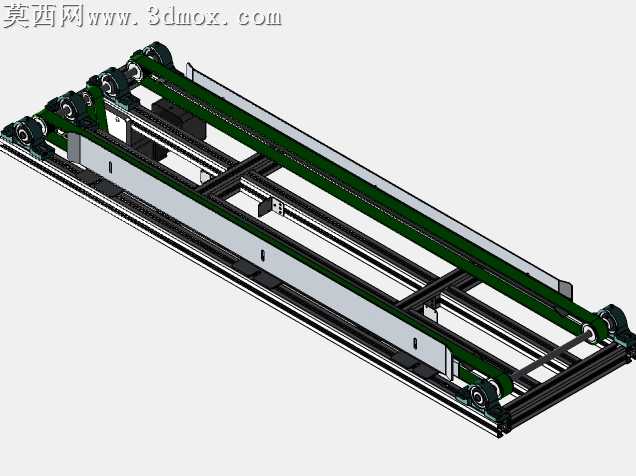

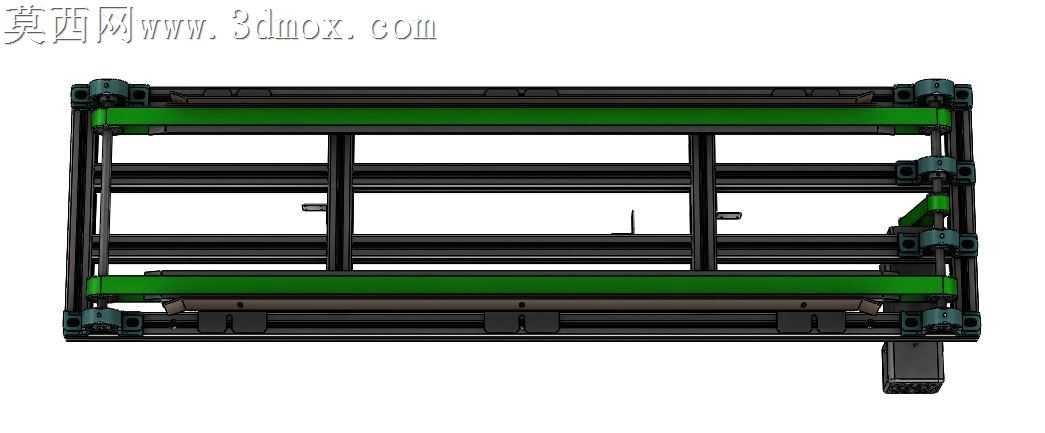

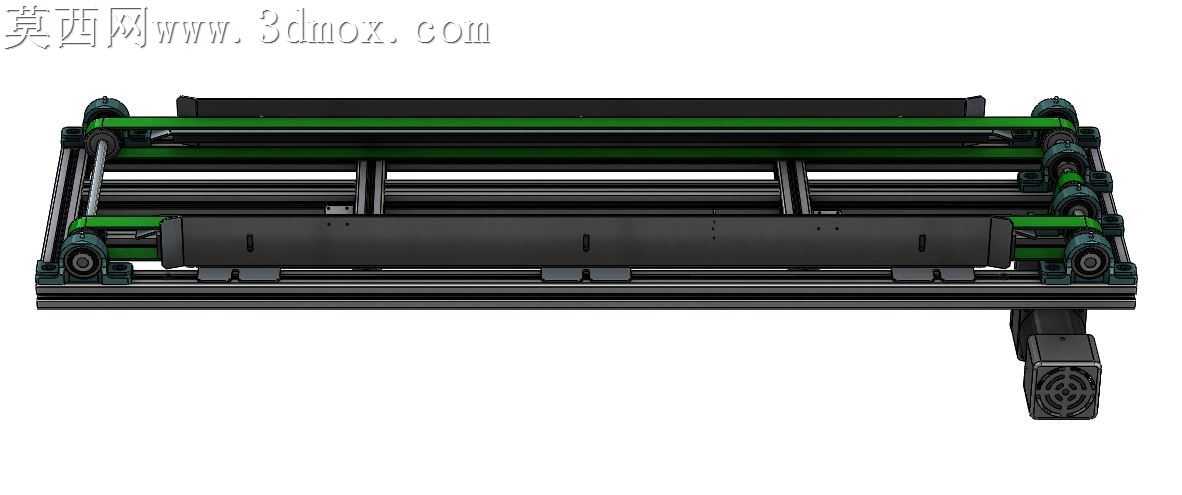

本模型为侧带式水平输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计装配逻辑，对各零部件进行层级化管理，从基础机架到传动组件、驱动单元逐一完成特征构建，保证各零件间的装配约束准确，无干涉错位问题。模型渲染阶段针对不同部件赋予对应材质属性，机架铝型材部分赋予哑光金属氧化质感，传动皮带赋予橡胶类哑光深色材质，驱动电机外壳赋予磨砂金属质感，传动辊筒赋予光亮金属镀铬质感，通过材质区分清晰呈现各部件的功能属性，整体渲染效果真实还原设备实际外观。结构设计上，主体机架采用40x40规格铝型材搭建，兼顾结构强度与组装便捷性，机架两侧对称布置多组传动辊轮，配套环形绿色输送皮带形成双侧带输送结构，可实现物料的平稳水平移送；驱动端采用无刷直流电机作为动力源，电机布置于机架侧下方位置，通过传动结构将动力传递至辊轮组，保证输送过程动力输出稳定；设计中预留了弹出系统的拓展接口，可配套双轨输送机的弹出系统实现物料的定点分流送出，所有标准件均参考Misumi标准件参数进行建模，关键安装位、配合尺寸均符合行业通用标准，可直接用于方案评审、结构验证等场景。整体设计思路围绕紧凑化、模块化展开，在保证输送功能稳定的前提下尽可能压缩设备占用空间，双侧带的结构形式可适配多种规格的平面类物料输送需求，各功能模块拆分清晰，便于后续根据实际使用场景调整设备长度、辊轮间距等参数，模型的装配层级清晰，零件命名规范，可快速导出工程图用于生产加工参考。
