四轴数控木工车床结构设计方案

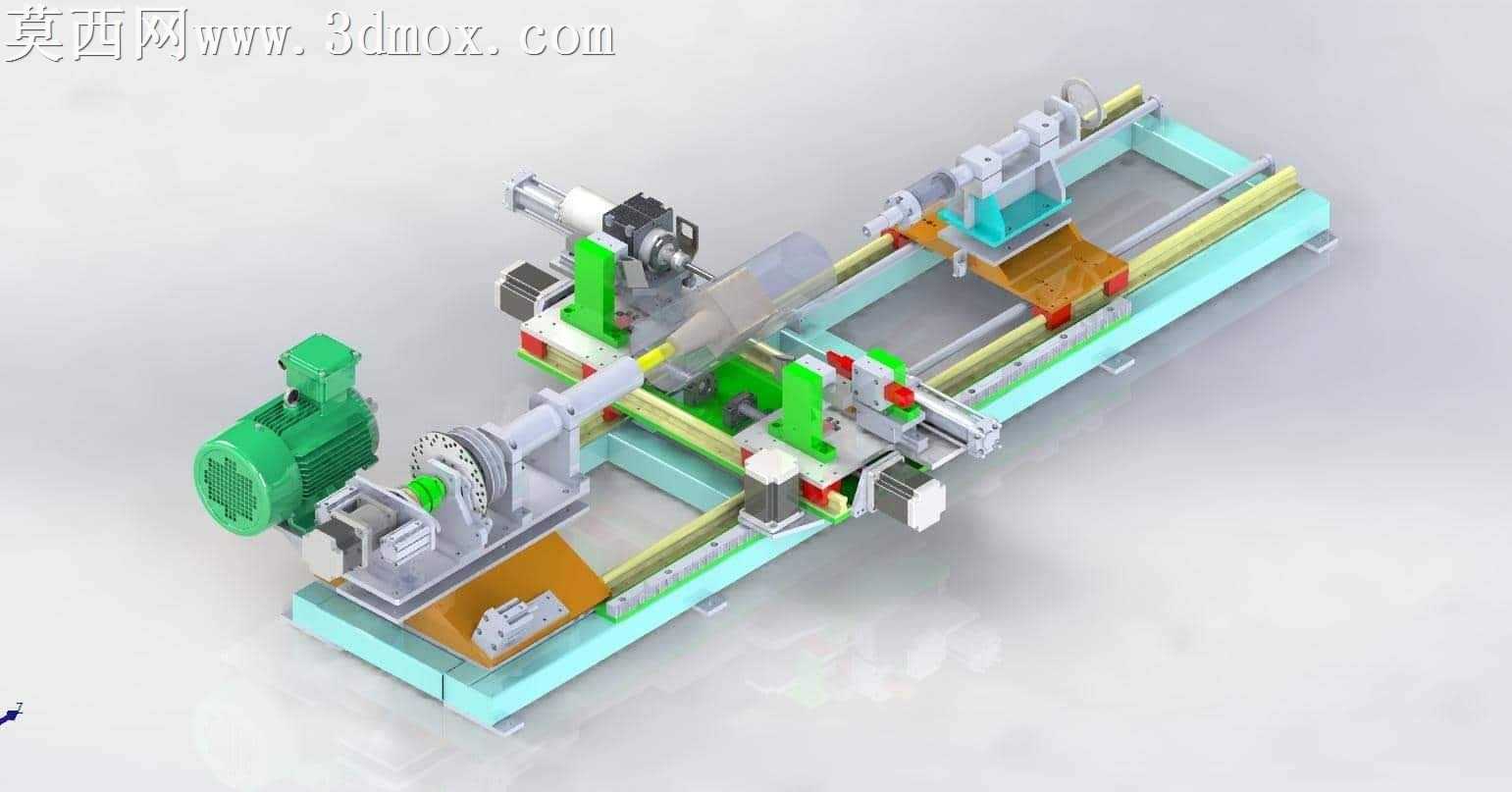

本作品为四轴数控木工车床的完整三维设计方案，建模阶段采用参数化建模逻辑，对车床的床身、主轴传动单元、进给滑台、四轴联动刀架、尾座机构、驱动电机等核心部件逐一进行特征构建，所有配合部位均按照机械加工装配公差预留合理间隙，确保各运动部件的运动仿真无干涉卡滞。渲染阶段采用工业级写实渲染流程，床身主体的金属导轨赋予高反光镀铬金属材质，床身基座赋予哑光青蓝色喷塑金属材质，加工工作台赋予暖棕色硬质电木材质，驱动电机外壳赋予深绿色铸铁烤漆材质，传动齿轮、锁紧螺栓等标准件赋予哑光钢质材质，刀架部位的切削刀具赋予硬质合金高硬度金属材质，不同材质的粗糙度、反射率、凹凸纹理均按照真实工业部件的物理属性进行参数调校，最终渲染图清晰呈现各部件的装配关系与外观质感。结构设计上，床身采用双平行直线导轨布局，保障长行程进给的运动精度，主轴端搭载大扭矩驱动电机配合减速传动机构，可满足硬木材质的大切削量加工需求，四轴联动结构可实现复杂回转面、异形曲面的一次装夹加工，无需多次拆装工件，大幅提升木工异形件的加工效率，进给滑台采用伺服驱动配合滚珠丝杠传动，可实现微米级的进给精度控制，尾座采用可伸缩锁紧结构，可适配不同长度的木料装夹需求，刀架部位设置多工位刀具安装位，可根据加工工序自动切换不同切削刀具，无需人工换刀。设计思路围绕木工加工的实际生产需求展开，针对传统木工车床加工异形件精度差、工序繁琐的痛点，引入四轴数控联动架构，兼顾常规回转类木件的加工效率与复杂异形木艺构件的加工能力，整体结构布局紧凑，传动路径短，刚性充足，可有效降低加工过程中的振动，提升木料加工的表面光洁度，所有非标准部件均设计为可拆分装配结构，方便后续的加工制造与维护更换，标准件均采用通用工业标准规格，降低设备的生产制造成本与后期配件更换难度。
