冷凝器壳体法兰加工专用设备三维设计

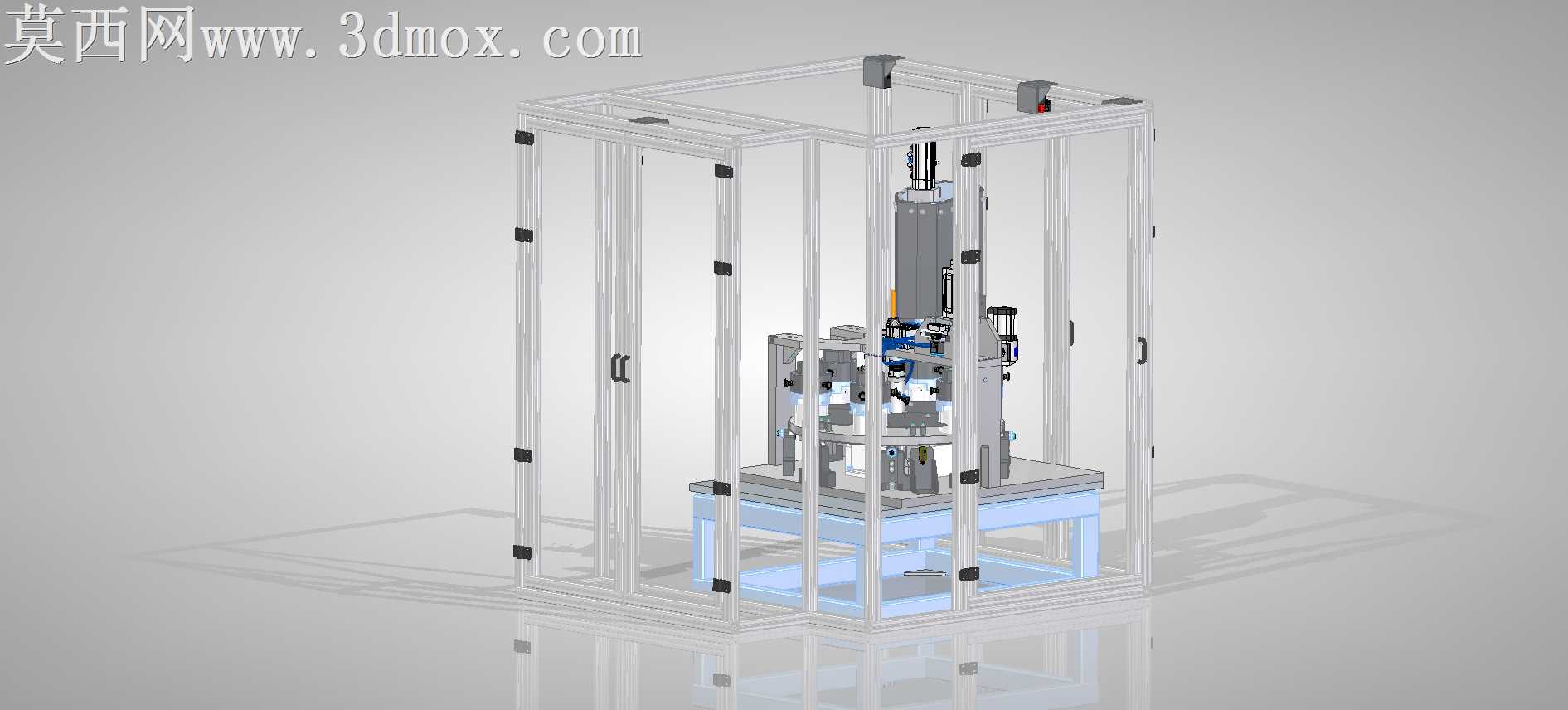

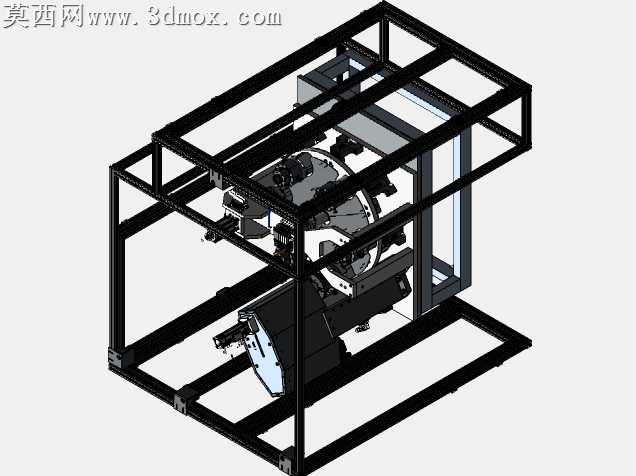

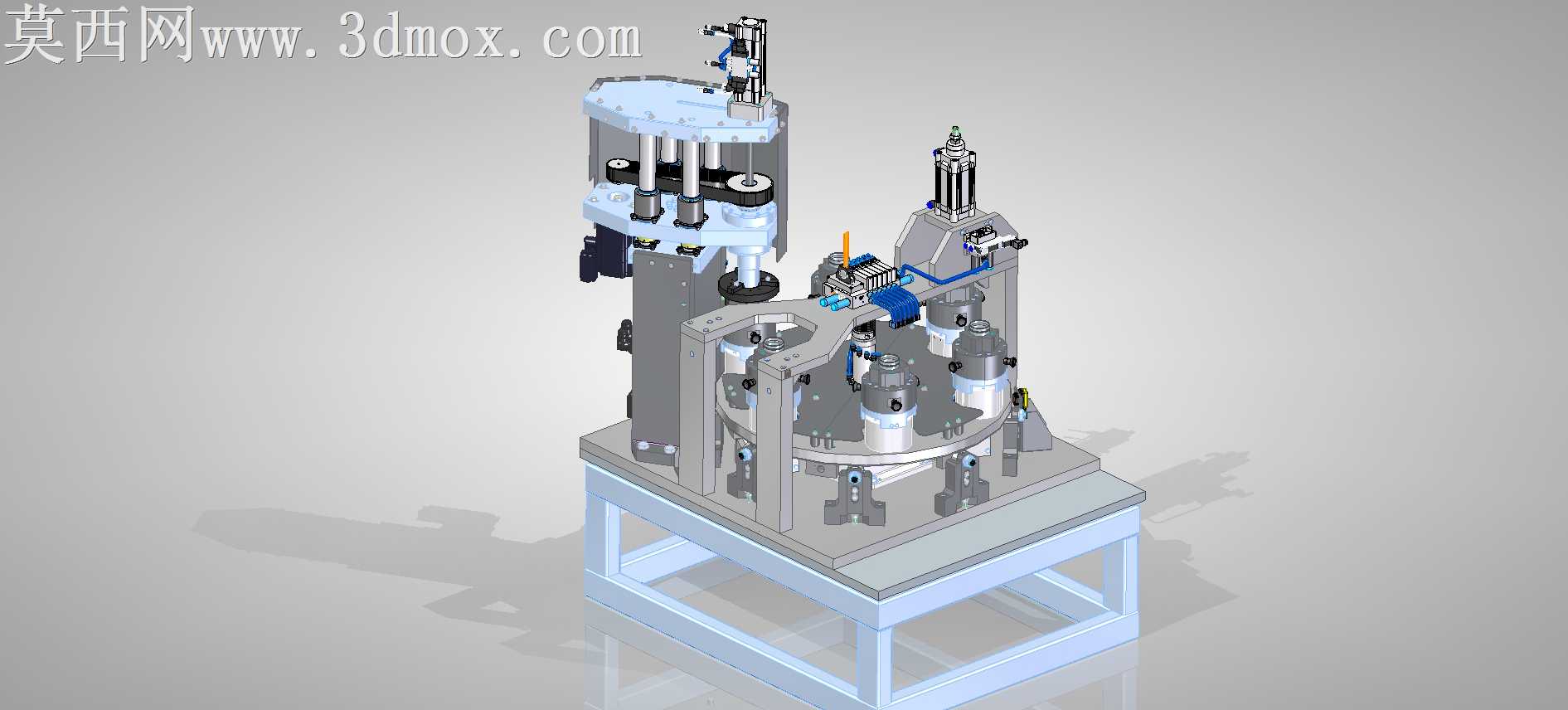

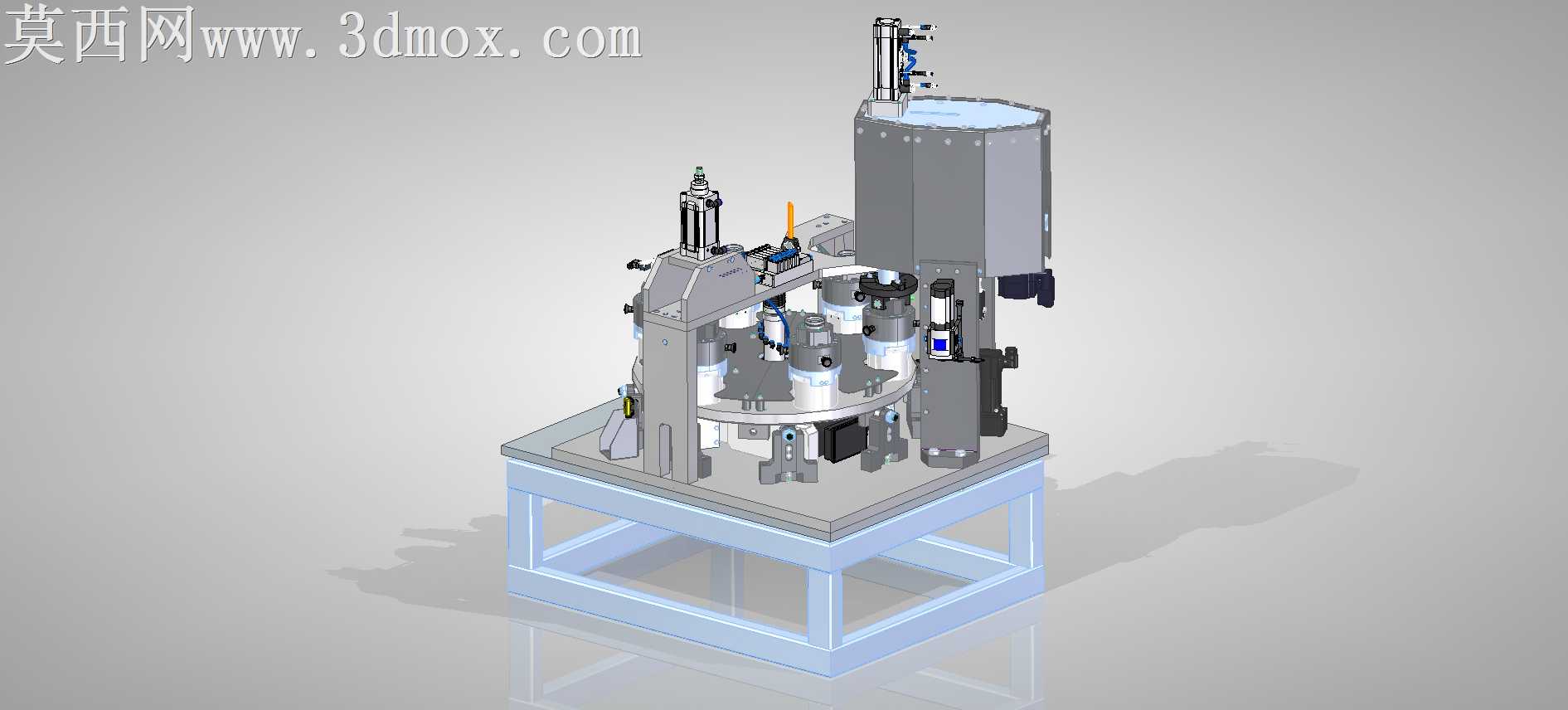

本作品为冷凝器壳体法兰加工专用设备的三维设计成果，建模阶段严格遵循机械设计规范完成全参数化构建，对设备的每一处结构细节都做了精准还原。整体设备采用立式转盘式多工位布局，底部为方钢焊接成型的机架底座，建模时对型材的拼接焊缝、安装脚座的定位孔位都做了精细化刻画，保证底座结构的承重合理性与安装适配性。中部的多工位回转转盘是设备的核心承载结构，建模时还原了转盘的分度定位结构、工件装夹治具的安装接口，每个工位的治具都针对冷凝器壳体法兰的外形特征做了仿形设计，可实现工件的快速装夹与定位，适配不同规格法兰工件的加工需求。转盘周边分布的各功能加工单元，分别完成法兰的上料定位、压紧固定、孔位加工、端面修整、检测、下料等工序，每个加工单元的气动执行元件、导向导轨、驱动组件都按照工业标准件的实际尺寸建模，还原了气缸的行程结构、导轨的滑块配合关系、加工头的进给传动结构，清晰展现各工位的动作逻辑与运动行程。上部的储料与送料结构，建模时还原了料仓的倾斜导料结构、分料机构的卡位结构、送料臂的摆动传动结构，可实现待加工法兰工件的自动排序与逐个上料。渲染阶段采用工业级写实材质体系，机架部分赋予磨砂喷塑金属材质，还原设备机架的哑光金属质感；运动导轨、加工主轴等精密部件赋予抛光金属材质，体现机加工零件的表面光洁度；气动管路、操作按钮等部件分别赋予工程塑料、橡胶等对应材质，通过光影调整突出各部件的材质差异与结构层次，同时添加了地面投影与环境反射效果，提升整体渲染的真实感。设计过程中重点考量了设备的工序流转效率，通过多工位转盘的并行作业设计，让上下料与加工工序同步进行，有效缩短单工件的加工节拍；同时对各加工单元的操作空间做了预留设计，方便后期的设备维护与刀具更换，整体结构紧凑，功能分区明确，完整展现了法兰专用加工设备的设计逻辑与结构细节，可用于设备方案展示、结构验证与技术交流使用。
