大倾角立式物料输送提升结构

　　该结构面向需要在有限平面占地内完成较大高差转移的工况，常见于包装后段、装配线旁、仓储分拣以及轻工生产单元之间的物料衔接。设备并非简单把水平输送机立起，而是围绕倾斜输送过程中的防滑、防撒落和机架稳定性进行布置：承载段沿长方向形成连续约束，侧边设置限位与防护，底部设置张紧与驱动安装区域，顶部承担回程换向，整体形成一条从低位取料点向高位卸料点延伸的封闭输送路径。

　　从实际使用角度看，这类立式输送机最核心的价值在于节省水平投影长度。普通带式或链板输送若要实现相同高度差，往往需要较长斜段，车间布局中会占用通道、操作区或多台设备之间的缓冲空间；而采用大倾角立式布置后，底架可直接落在低位设备出料侧，上端伸入高位料斗、工作台或后续流水线接口，物料在连续运动中完成提升，减少中途转运输送机和人工搬运。对于箱件、袋装件、带定位治具的工件以及具有一定摩擦特性的散料，这种结构能够保持较稳定的输送节拍，并便于与前后设备的启停信号联动。

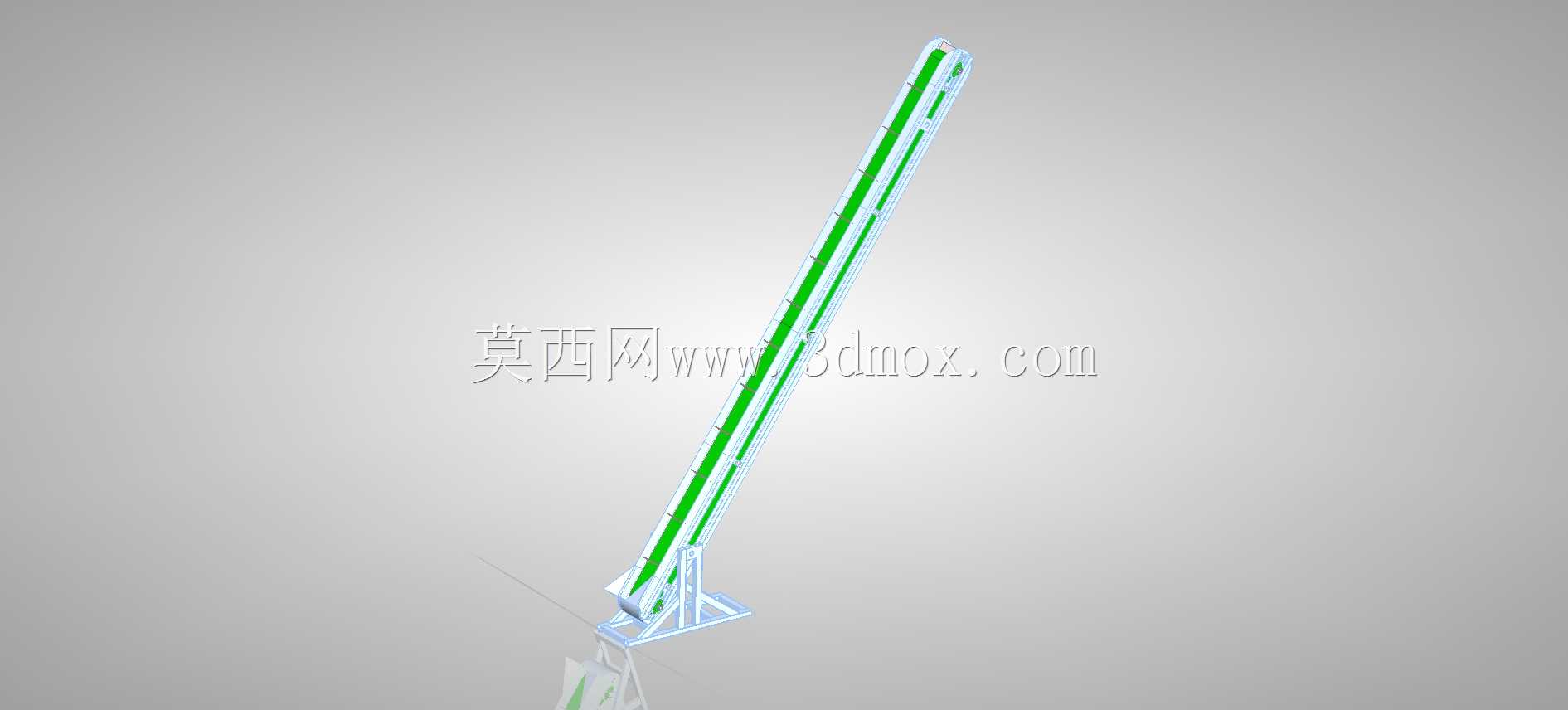

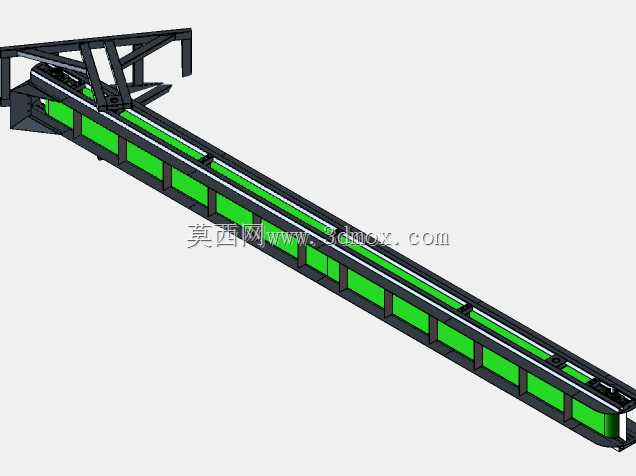

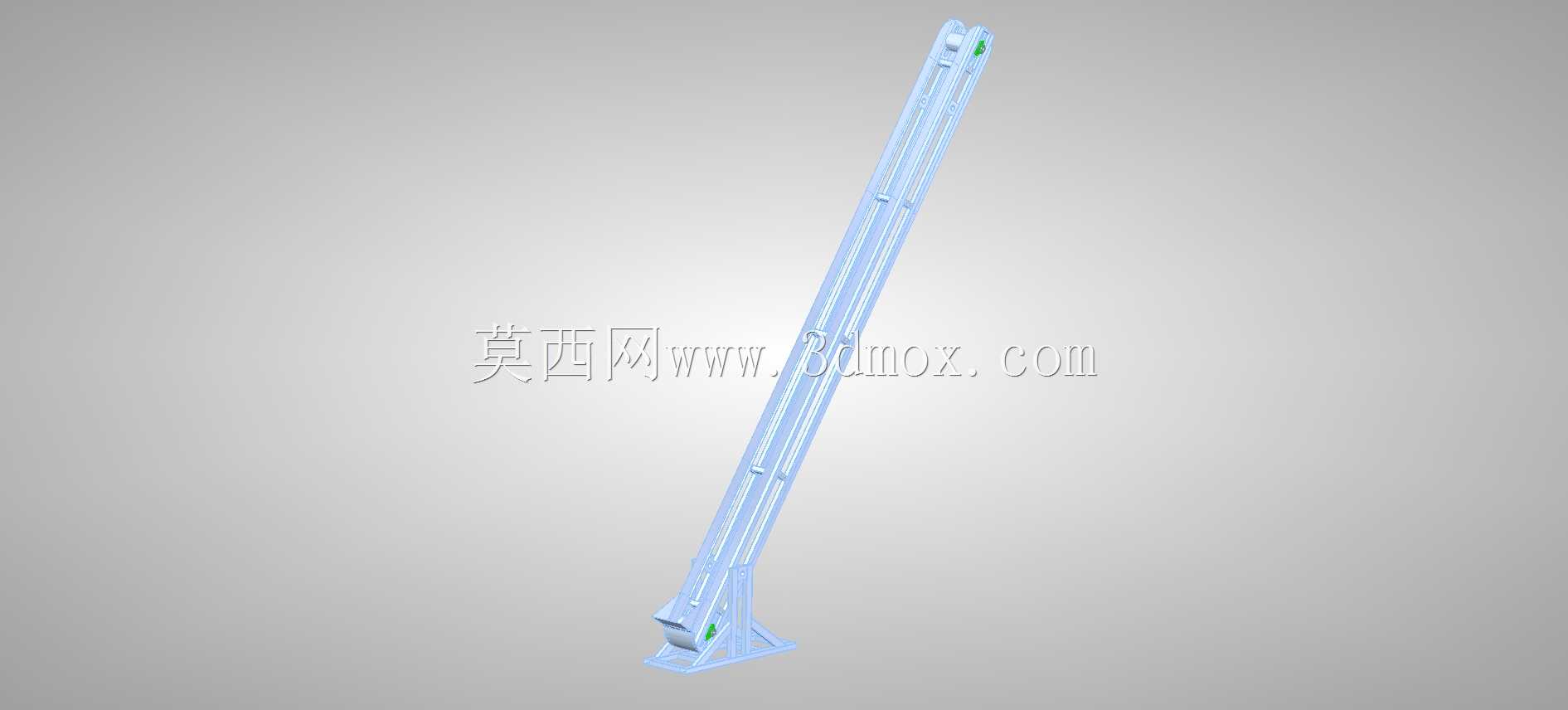

　　外形上，主体由狭长的倾斜机架、底部支座、上端换向段、承载牵引构件和侧边防护组成。底部支座承担整机主要倾覆力矩，因此建模时需要重点表达支座与地面的接触范围、螺栓孔位置以及与低位设备的避让关系。机架长度方向决定提升高度，倾角则直接影响占地长度和物料下滑风险；倾角越大，对承载面摩擦、挡料结构和牵引件张紧的要求越高。模型中可见的绿色承载带沿机架全长布置，两侧边界清晰，能够在视觉上反映物料运行轨迹，也为后续校核护板宽度、带面宽度和物料最大外形尺寸提供参考。

　　设计思路上，应先确定上下料点的空间坐标，而不是先选标准机型。低位进料高度通常与前级设备出料口、周转箱顶面或人工取放高度相关，高位卸料高度则受料斗入口、分拣台或上层输送线制约。两点高差确定后，再结合物料外形、单件重量和输送速度选择合适倾角。若物料底面摩擦系数较低，应降低倾角或增加挡条、挡板、治具承载板；若物料为软包装件，则需控制压料和侧边间隙，避免夹伤或卡滞。机架截面不宜只按静刚度估算，还要考虑牵引件运行时的交变张力、启动瞬间冲击以及张紧装置产生的附加载荷。

　　驱动与张紧区域通常集中在底部，便于维护人员接近，同时可降低上部重量。底部轴组、轴承座、张紧螺杆或张紧座在三维布局中应预留拆装空间，不能因为追求外观紧凑而把维修工具操作空间压缩掉。上端换向段需要保证牵引件顺利回程，卸料点处应明确物料脱离方向，必要时设置导流板或卸料罩，避免回带物料落入回程分支。对于连续生产场景，还应在机架侧面预留安全开关、拉绳开关、跑偏检测或防逆转机构的安装位置；这些附件在概念模型中不一定全部细化，但安装面、螺栓孔和走线空间应在结构阶段考虑。

　　安装边界方面，底架外轮廓决定设备就位所需的地面区域，地脚孔位置决定基础板或预埋件布置。由于整机高而窄，安装时不能只核对设备自身占地，还要校核上部与厂房梁柱、风管、桥架、照明及消防设施的距离。设备周围应保留一侧维护通道，用于检查牵引件、清理撒落物和调整张紧；若上部需要检修，还应考虑平台、爬梯或上方检修空间。与前后设备衔接时，进料口和出料口的落差、搭接长度、偏心量都需要控制，否则物料容易在转接处卡阻或跌落。

　　从建模表达来看，该结构适合用于方案评审、布局干涉检查和输送线选型沟通。狭长机架可以直观呈现提升角度，底部支座能够显示安装范围，连续承载面则便于动画模拟物料从低位到高位的运动过程。对于结构设计人员，后续深化时应进一步完善牵引件规格、滚筒直径、轴系强度、张紧行程、护板快拆方式和安全防护；对于设备选型人员，则可据此判断车间高度、通道宽度、物料姿态和上下游接口是否匹配。整体而言，这类立式输送结构不是通用水平输送线的简单变形，而是围绕高差、占地、防滑和维护边界综合形成的专用提升方案。
