工业传感设备用金属防护板门结构

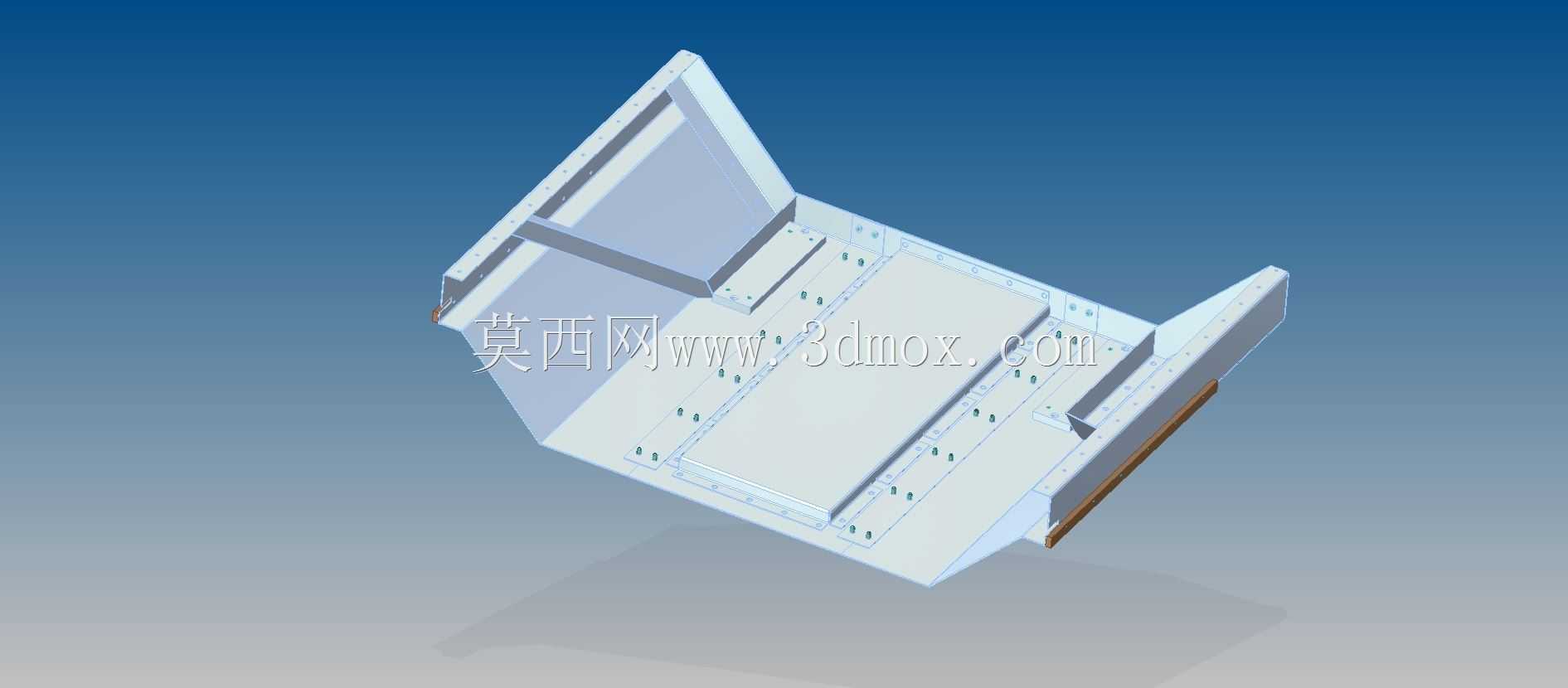

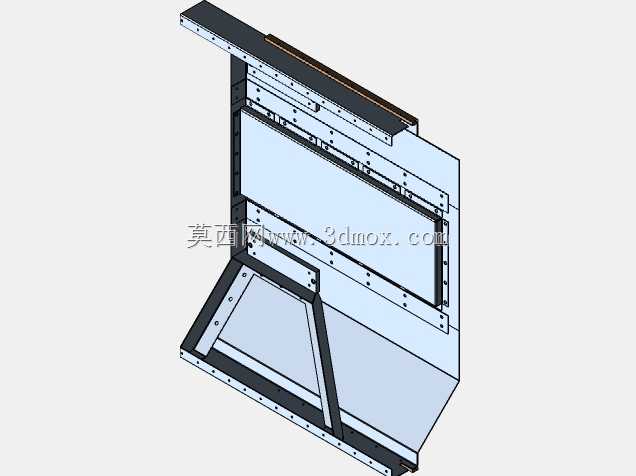

　　这套钣金结构件的核心定位，是工业传感检测单元的外置防护与承载门体，常见于在线尺寸检测工位、视觉识别传感站、物流分拣扫码龙门以及自动化产线的定点测量模组中。现场工况里，这类板门往往需要同时承担三重作用：一是为内置的光电、视觉或位移传感器提供隔绝车间粉尘、切削液飞溅与意外磕碰的封闭腔体；二是作为传感器安装基准板的延伸支撑，保证镜头或感应面的相对位置在长期运行中不出现偏移；三是通过可开合的门体结构，给日常镜头擦拭、标定块更换、接线端子检修留出操作空间，不必拆解整段护罩。从结构形态看，该件采用多折边一体钣金成型思路，主体平板区域预留了阵列排布的安装孔位，这些孔位并非随意布置：中间区域的密集孔组对应传感器调节支架的长槽安装位，

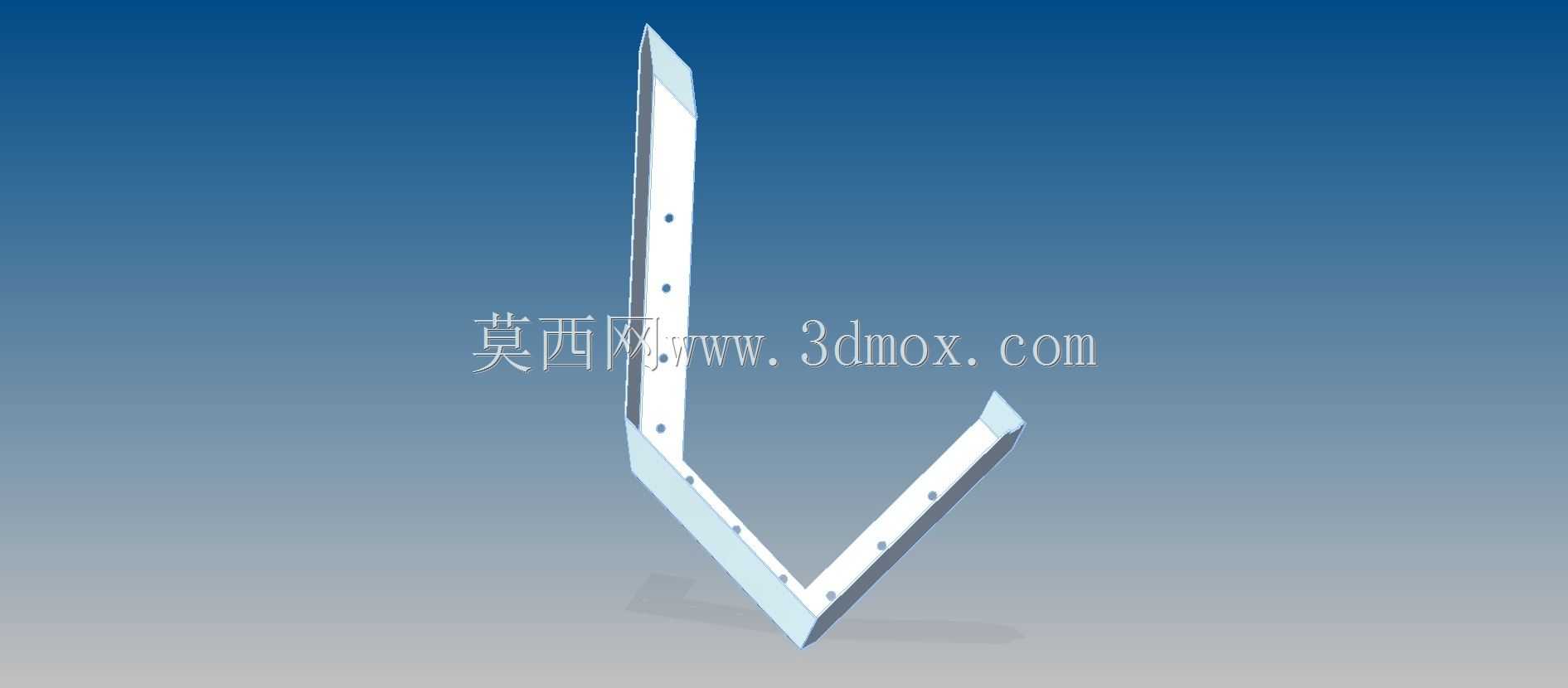

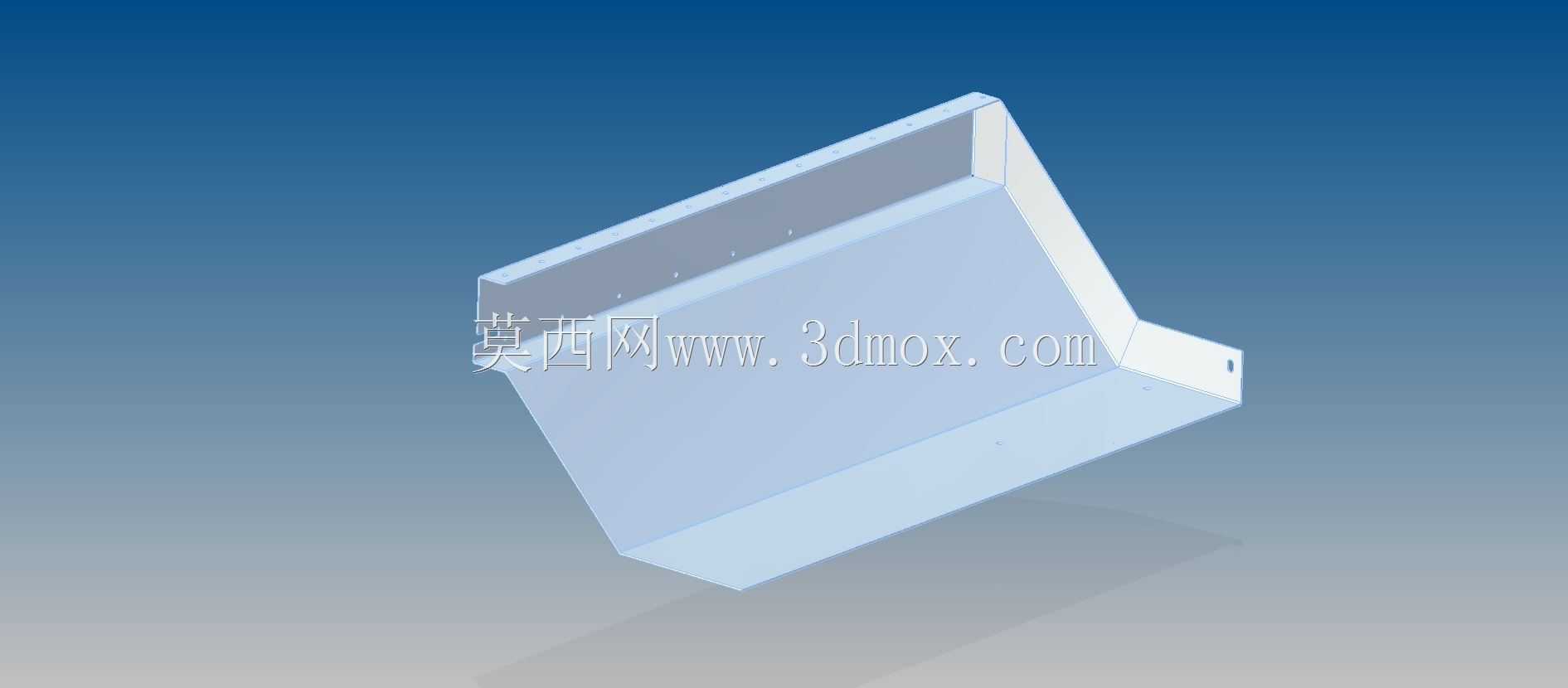

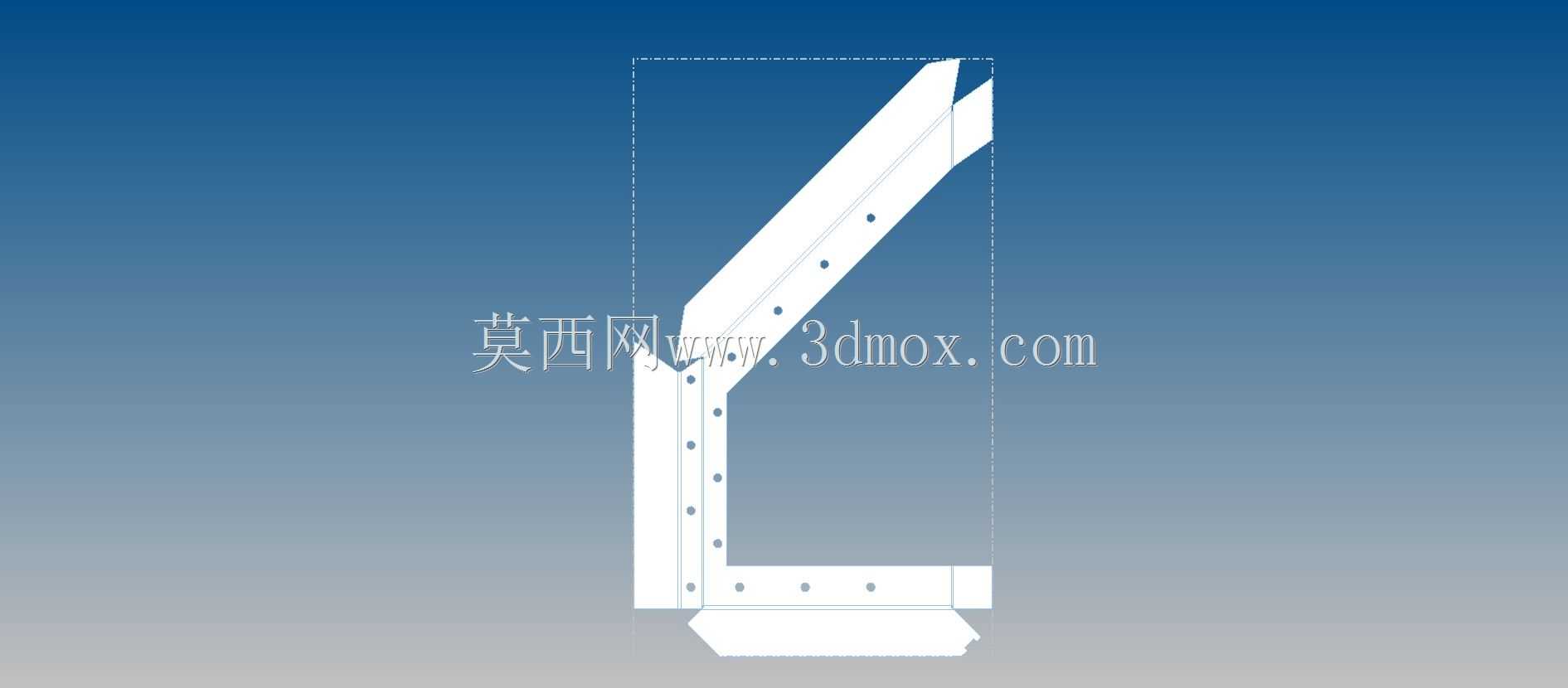

　　可支持感应头在横向与纵向两个方向上做毫米级位置微调；边缘区域的孔位则用于固定内部线槽、光源条以及接线端子排。两侧向上弯折的立边形成了腔体的侧壁，既提升了整块板的抗弯截面模量，避免大尺寸平板在长期使用中出现中部塌陷变形，也构成了门体闭合时的搭接定位面。其中一侧立边预留了铰链安装的同轴孔位，另一侧则对应门锁或快拆卡扣的固定位置，开合时板体不会与周边机架的型材立柱发生运动干涉。设计过程中首先要确认的是安装边界尺寸：平板主体的长宽需要匹配所适配传感器的有效视野范围，既不能因开孔过小遮挡镜头视场或感应区域，也不能过度放大板件尺寸导致占用过多产线横向空间。折边高度的取值则和内置元件的最大厚度直接相关，要保证传感器尾部的航空插头、

　　接线弯头以及光源驱动模块在门体完全闭合后，不会与门板内壁发生挤压，同时还要留出至少几毫米的走线间隙，避免线缆被夹在折边接缝处。板件底部的窄边结构还承担了安装定位的功能，装配时可先将该边搭在机架的下横梁上做预定位，再锁紧两侧的固定螺丝，大幅降低现场安装的对位难度。在实际选型适配时，结构工程师需要先核对内置传感器的重量与安装重心。如果搭载的是重型工业相机或带远心镜头的检测模组，就需要在平板背部对应位置增加加强筋，或者选用更厚的板材，防止门体开启后因重心偏置出现铰链侧下垂，长期反复开合后影响门体闭合的缝隙均匀度。板件上的过线孔位置要配合线槽走向布置，开孔边缘做翻边或套护线齿处理，避免带屏蔽层的传感器线缆被钣金锐边割破。

　　对于有冲洗需求的食品或医药产线场景，这类板门的折边转角处还要避免出现积尘死角，搭接面设计成略带倾斜的导水角度，保证冲洗后的水流可以自然排出，不会在腔体内部积液。从运动配合角度看，门体闭合后需要与主护罩框架保持合适的压紧量：如果配合过松，车间内的粉尘和飞溅液会从缝隙渗入，污染传感器镜头；如果配合过紧，则会导致开关门卡顿，长期磨损后还会出现涂层脱落。因此在钣金折弯工序中，对折边角度的公差控制要求较高，通常需要控制在较小的角度偏差范围内，才能保证批量装配时的互换性。阵列孔位的孔距公差也需要和常用的传感器安装支架孔距匹配，兼容不同品牌型号的光电开关、视觉相机、测距传感器的安装需求，提升该板件的通用适配能力。在整机装配流程里，这类板门通常在传感单元接线完成后最后安装，调试阶段可以反复开合来观察传感器的指示灯状态与接线牢固度，投产后的日常维护中，操作人员无需专用工具即可打开门体完成镜头清洁和灵敏度校准，大幅缩短设备停机维护的时间。
