冲击活塞性能测量工作站结构设计

　　这套设备的核心目标，是在产线或实验室环境中对冲击活塞类执行元件的动作响应、冲击输出与运行状态进行量化检测，把原本依赖人工手感、经验判断的校验环节转化为可重复的工位化测试。设备整体采用立式框架布局，底部为带可调脚杯的支撑平台，中部布置倾斜操作面板与测试腔体，上部设置可开启的防护与观察结构，适合放置在零部件装配线末端、质检区或液压气动元件实验室中，用于活塞成品下线抽检、批次性能复核以及故障件复测。

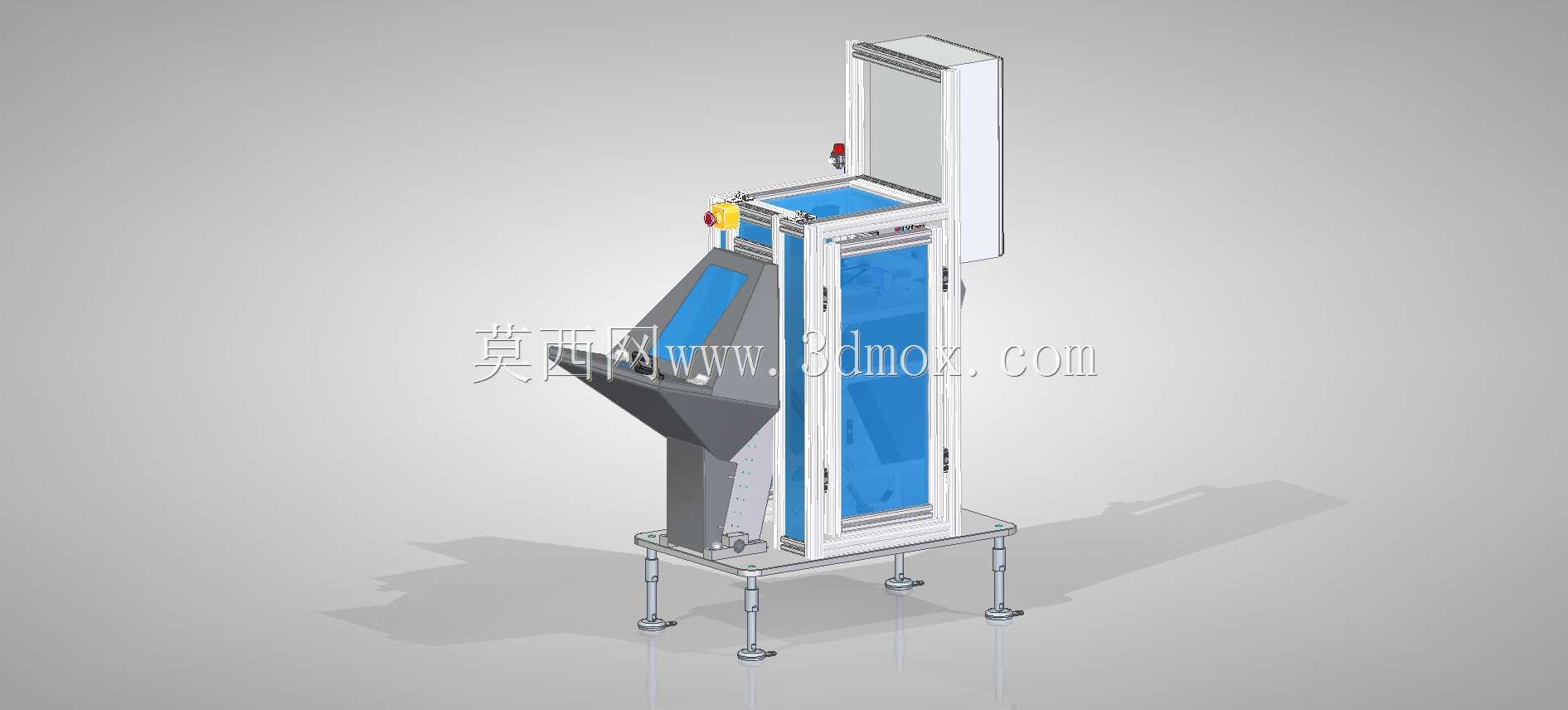

　　从实际使用逻辑看，被测活塞进入测试位后，设备通过内部定位与接口完成装夹，随后按设定指令触发冲击动作。倾斜面板朝向操作人员，便于在装夹完成后快速观察状态指示、启动测试流程；侧部透明防护门既保留观察视野，又将运动区域与人员操作区隔离，降低冲击过程中异物飞出或误触风险。顶部立起的箱体可容纳控制、采集或气动相关元件，使走线与管路集中在框架内部，避免外部管线散乱影响操作与维护。

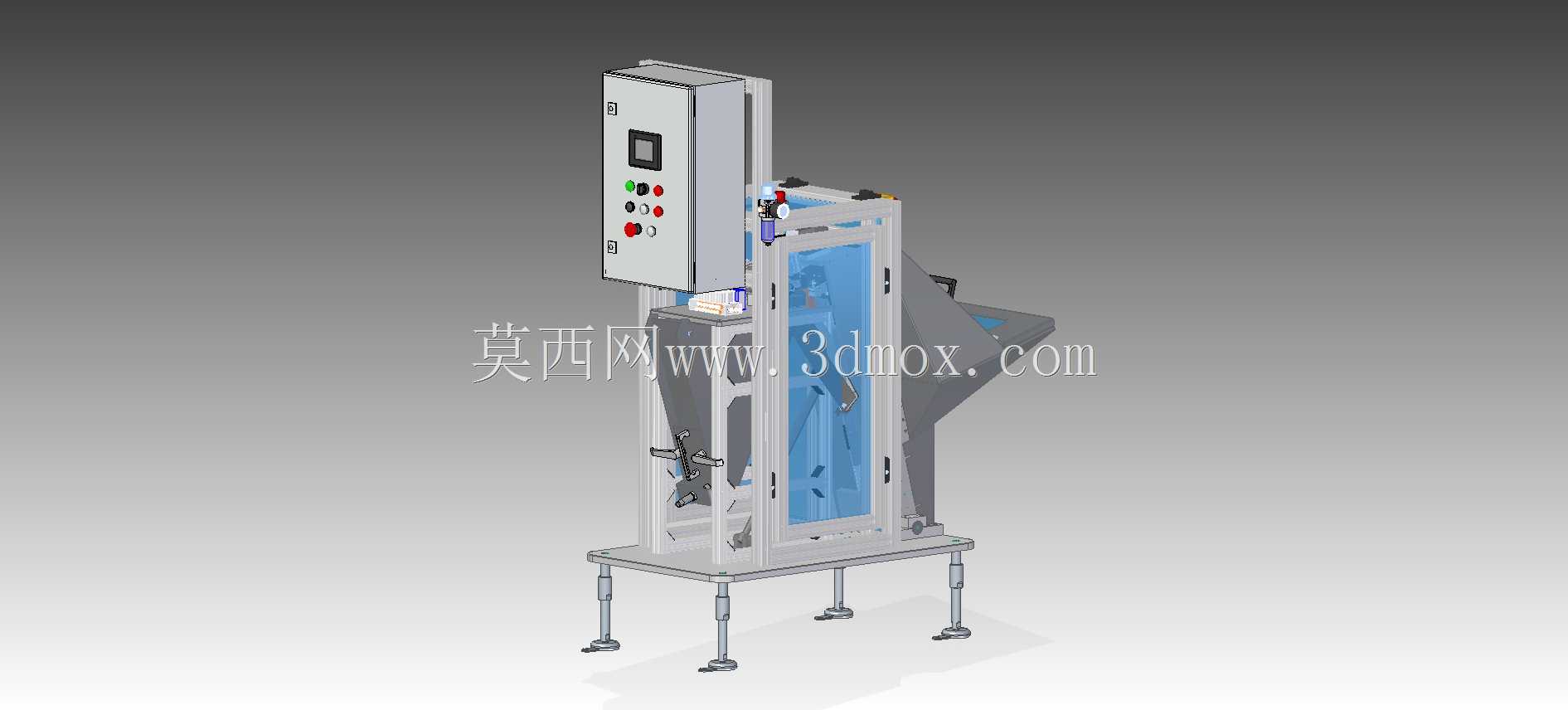

　　结构设计上，底部平台承担整机承重与调平功能，四根支撑脚杯可适应车间地面的轻微不平，保证测试过程中设备姿态稳定。铝型材式框架在保证刚性的同时控制了整机重量，也便于后期根据被测件尺寸调整门体高度、面板位置或内部安装板。测试腔体与操作面板采用分体式角度布置，这种处理不是单纯追求外观，而是让操作人员在站立姿态下既能方便取放工件，又能正对显示与控制区域，减少长期重复操作时的弯腰与侧身动作。

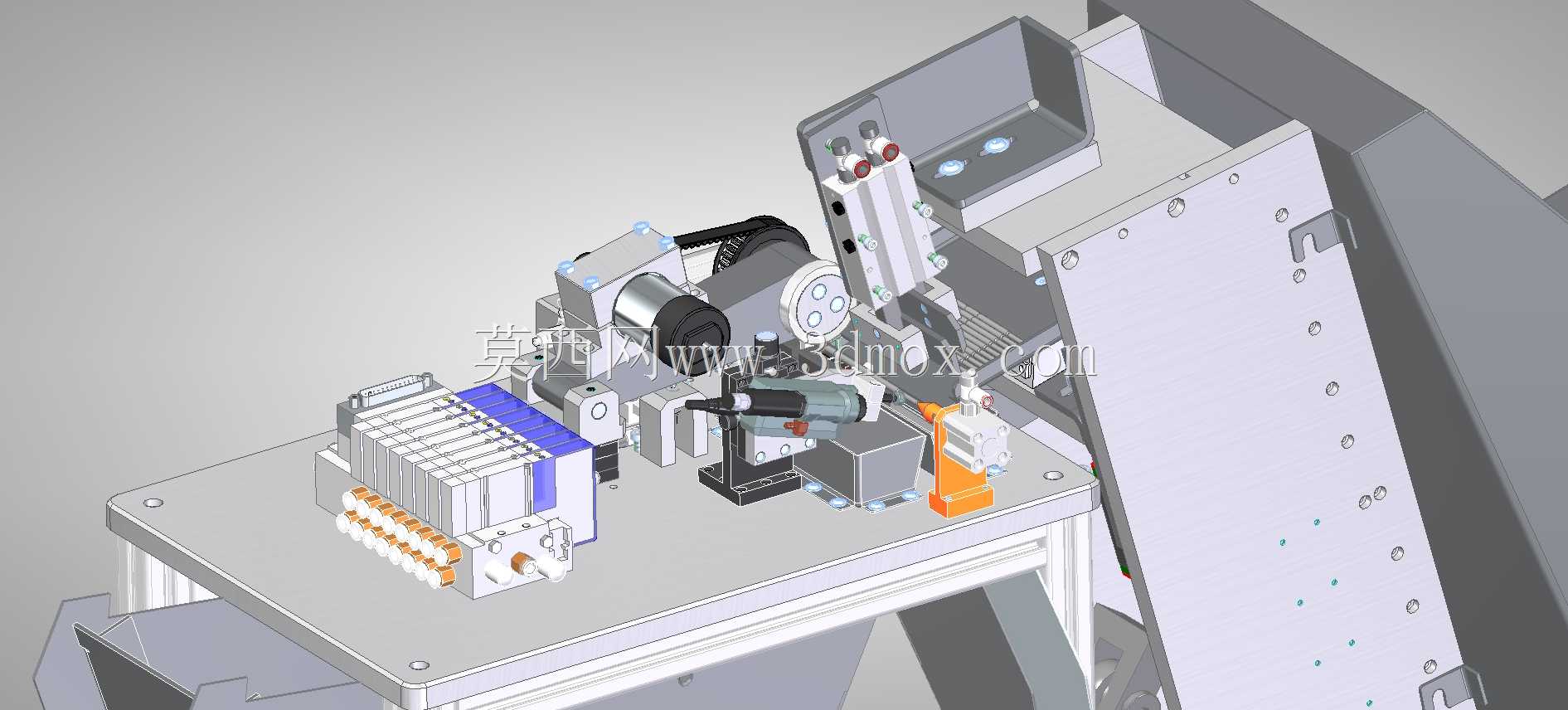

　　设备的功能边界围绕冲击活塞测试展开，重点覆盖装夹定位、动作触发、过程防护和状态观察。内部预留的安装空间可布置位移、压力或冲击相关检测元件，具体形式随被测活塞类型调整；框架上的门体、铰链与限位结构保证维护时能够快速打开，正常运行时则形成封闭防护。顶部的警示元件用于提示设备运行状态，在测试启动、故障或门体未闭合时提供明确信号，帮助现场人员判断工位是否处于安全可接近状态。

　　安装边界方面，整机占地相对紧凑，适合按单工位方式布置。由于底部脚杯需要调节空间，设备四周应预留操作与维护距离，正面需保证工件取放、面板操作和门体开启空间，侧面与背部应留出管线连接、检修开门以及散热余量。若接入压缩空气或液压源，接口位置宜沿框架立柱或底部横梁集中布置，避免软管跨越操作区。上部箱体高度需要结合现场视线与厂房空间确认，确保警示信号可见，同时不影响上方照明、桥架或其他线体设施。

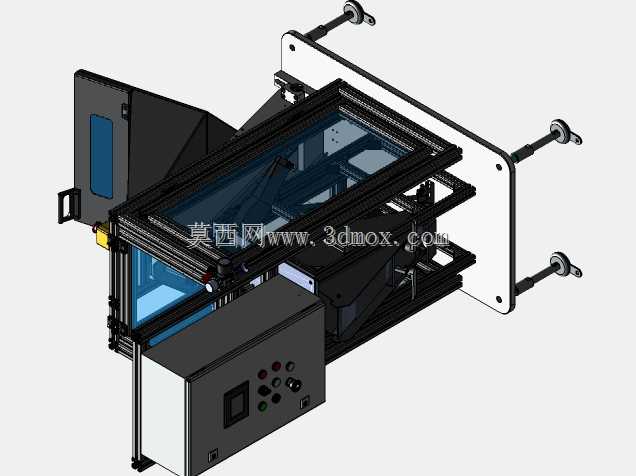

　　在三维建模过程中，这类设备需要重点处理框架型材、钣金护罩、透明门板、倾斜操作箱和底部支撑之间的装配关系。脚杯与平台连接位置要体现可调量，门体开合需要保留铰链与锁扣空间，面板倾斜角度应与操作人员站立视野相匹配。内部腔体不必追求过度复杂的细节，但应明确被测件的进出方向、定位基准以及传感器安装面，这样模型才能直接服务于方案评审、布局沟通和后续详细设计。对于需要将该设备并入自动线的场景，还可在模型基础上进一步扩展输送定位、扫码识别或自动夹紧接口，使单站测试能力与整线节拍衔接。
