涡轮叶片弯曲矫直专用工装设备

　　这套设备的核心定位，是解决精密涡轮叶片在加工、热处理或周转过程中产生的微量弯曲变形问题。这类叶片本身型面复杂、壁厚不均，刚性偏弱，在精铸后、数控铣削后、表面处理前后都可能出现叶身翘曲、安装基准面偏移等问题，若直接进入装配或动平衡工序，会直接影响涡轮的气动效率与运行稳定性，因此必须在终检前完成可控的矫直作业。

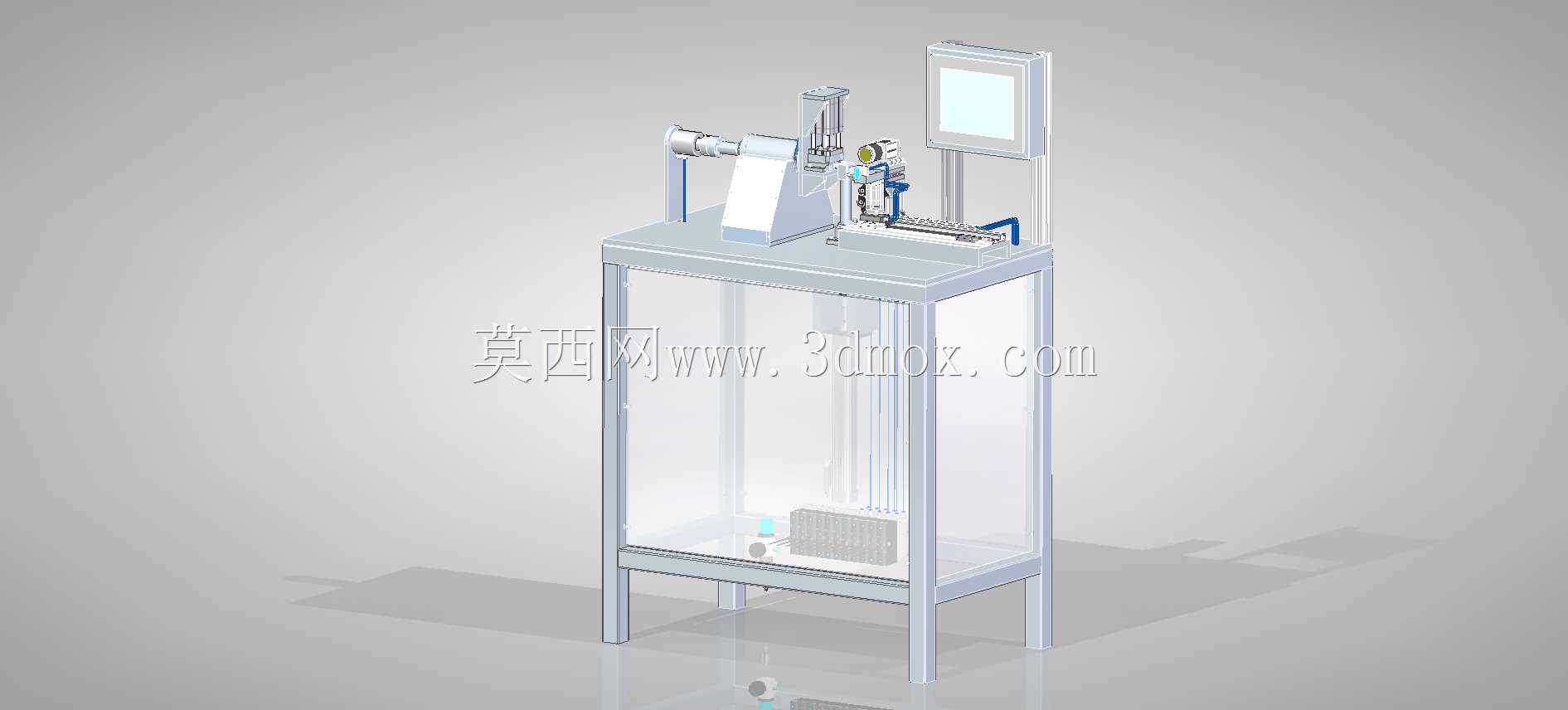

　　从整机布局来看，设备采用立式框架结构，底部为方管焊接的支撑机架，四周加装透明防护围板，既可以观察内部动作，也能防止矫直过程中碎屑或工装脱出。机架台面作为安装基准，所有执行机构、定位组件、检测元件以及人机交互屏都集中布置在台面上，整体占地边界紧凑，适合布置在车间精修工段或计量室旁的离线工位。台面高度按照人工上下料的操作习惯设定，操作者无需大幅度弯腰即可完成叶片装夹，长时间作业的疲劳度更低。

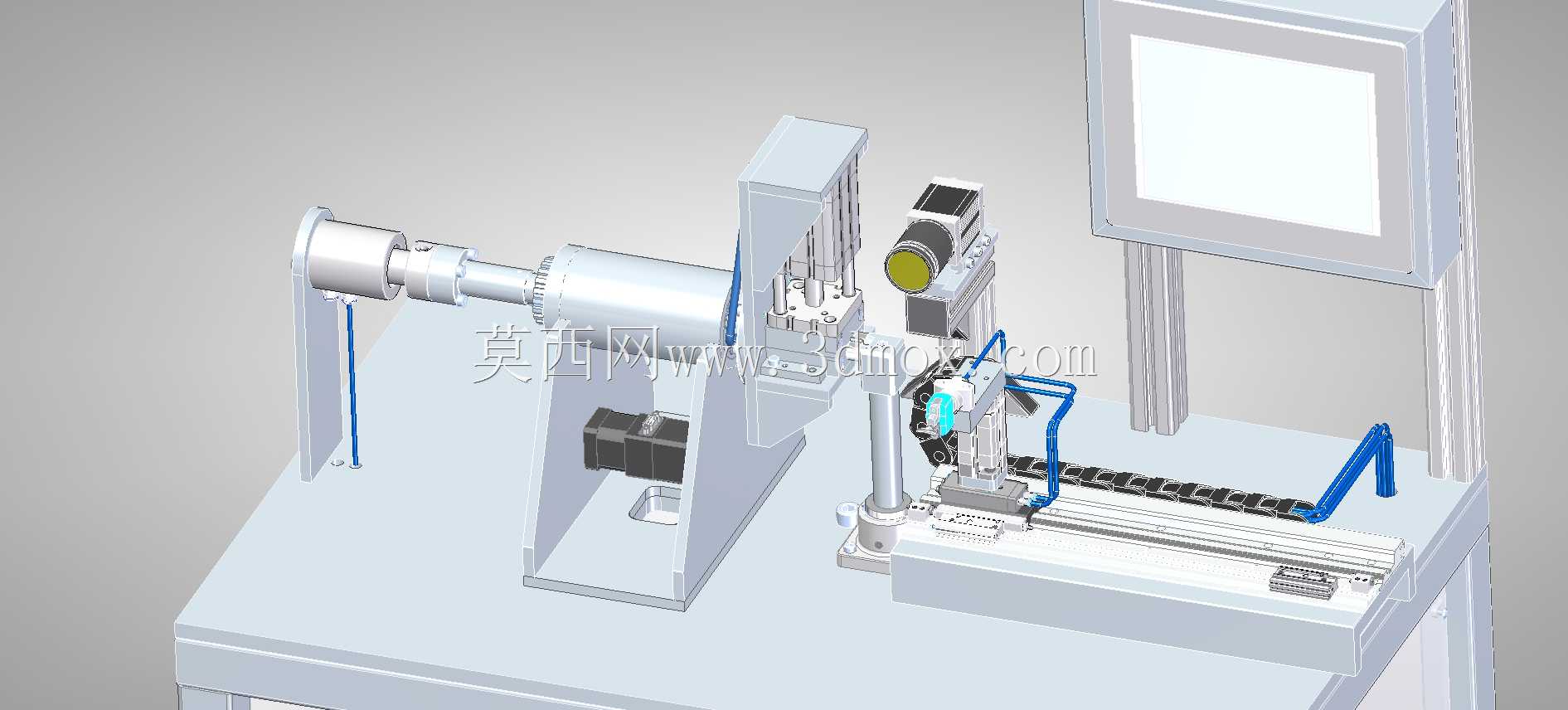

　　功能分区上，台面一侧设置叶片定位与夹紧工位，通过仿形支撑块贴合叶片的安装板或叶根部位，保证每次装夹的基准一致。夹紧机构采用气动驱动，压头位置避开叶身的关键型面，防止装夹本身造成二次压痕。矫直执行单元布置在叶身变形区域上方，可根据检测得到的弯曲方向和变形量，对指定位置施加可控的顶压或反弯载荷。与普通压力机不同，该机构的行程和压力都经过细化设计，能够实现小位移进给，避免过矫导致叶片开裂或残余应力过大。

　　检测环节是这类矫直设备的关键。设备集成了位移或形位检测元件，在叶片装夹后先对叶身的跳动、弯曲方向进行测量，再将数据反馈给控制单元，辅助确定矫直点和下压量。人机界面安装在悬臂支架上，可随操作位置调整角度，用于设定工艺参数、显示动作状态以及记录矫直过程数据。这种半自动化的设计，既保留了人工对复杂叶片状态的判断空间，又通过机械结构保证了矫直动作的重复性，降低了对工人手工经验的完全依赖。

　　设计思路上，整机没有追求高节拍的全自动流水线模式，而是围绕涡轮叶片多品种、小批量、变形状态差异大的特点进行适配。执行模组和定位支撑具备更换或调整空间，换型时只需更换对应叶片的仿形垫块并调用相应参数，即可覆盖一定尺寸范围内的叶片矫直需求。气路、管线沿机架内侧规整布置，台面下方预留电气元件安装空间，维护时可以打开围板进行检修，同时避免管线暴露在操作区域造成干涉。

　　安装边界方面，设备需要放置在平整、有一定承重能力的车间地面上，四周应留出上下料和维护空间，后侧或侧面需考虑气路、电源接口的接入位置。由于矫直过程中存在短时压合作业，机架的刚性设计直接影响矫直精度：底部框架通过焊接成型并进行必要的去应力处理，台面加工出统一安装平面，使各工位之间的位置关系保持稳定。防护围板的高度既满足安全要求，又不会遮挡叶片装夹和矫直过程的观察视线。

　　在实际应用中，这类设备常见于航空发动机辅机、涡轮增压器、小型燃气轮机或工业透平叶片的修形工序。它不同于通用压机的粗放式施压，而是通过定位、检测、夹紧、矫直的集成，实现对叶片弯曲变形的定点修正。结构设计中需要重点关注支撑点与施压点的对应关系：支撑点应尽量靠近变形区，压头作用线需与叶片弯曲方向匹配，否则容易产生附加扭转。对于叶身较薄的工件，压头端部通常采用非金属或软质材料过渡，以保护已加工表面。

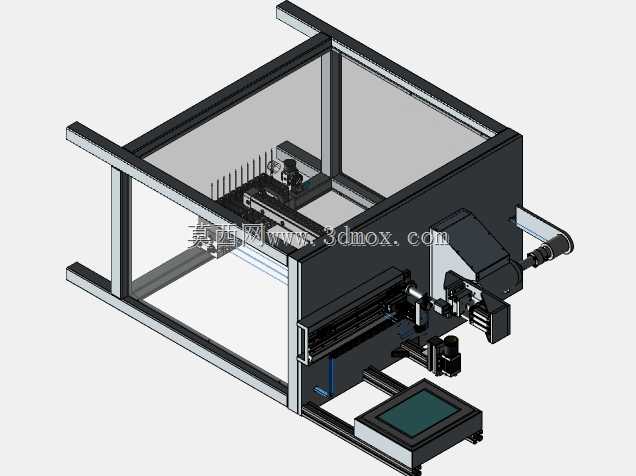

　　从建模角度看，该模型完整呈现了机架、防护门、工作台面、夹紧组件、矫直压头、检测支架、操作屏及管线布局的相对关系，可用于设备方案评审、工装布局校核、人机工程分析以及后续详细设计的参考。各功能模块之间的空间避让清晰，执行机构的运动方向、装夹操作范围和维护开口位置均有体现，能够帮助结构工程师快速理解此类矫直设备的构成逻辑，并在改型设计时评估不同叶片规格对工作台尺寸、压头行程和支撑位置的影响。
