农牧场秸秆暂存立式储料仓结构

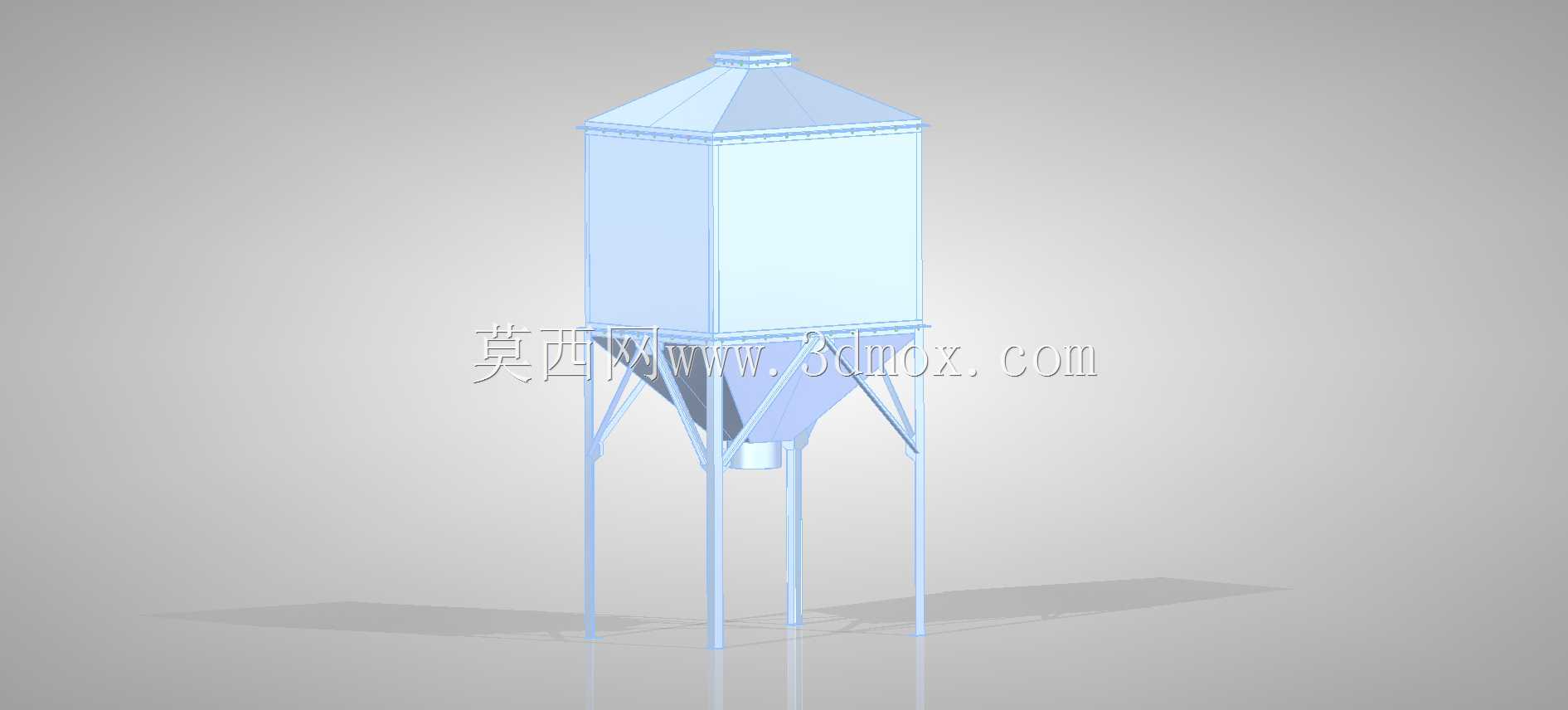

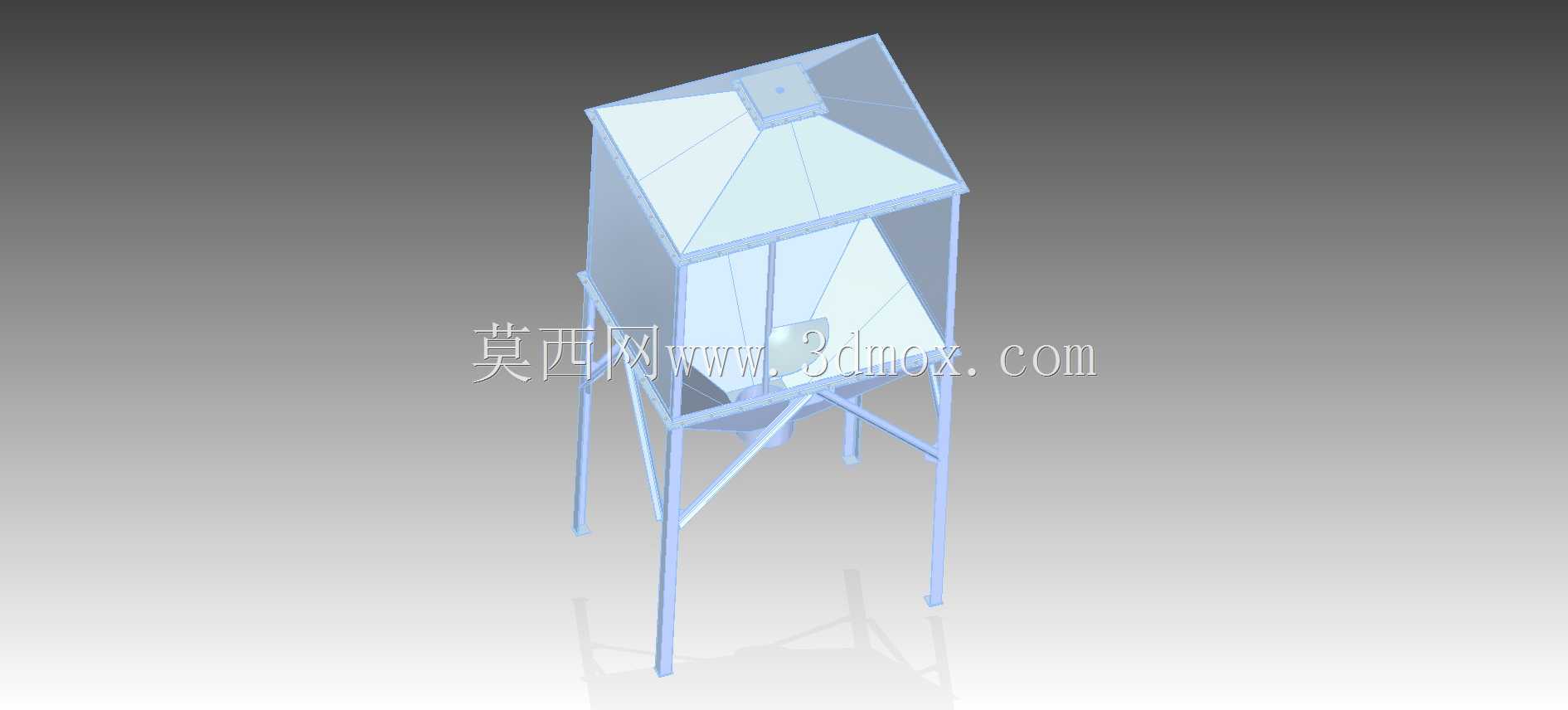

　　该模型表现的是一种用于农牧场、秸秆处理线或生物质原料工段的立式暂存装置，主体由上部方形储料箱体、下部锥形斗、顶部检修或进料接口以及四支斜撑支腿组成。设备的核心作用是在粉碎、输送、压块或饲喂工序之间形成缓冲容量，使上游来料与下游给料设备之间不必严格同步运行，从而稳定整条处理线的节拍。上部箱体采用近似方形截面，相比圆筒仓在有限占地内更容易布置，也便于与厂房梁柱、平台栏杆和检修通道保持安全距离。仓壁以薄壁板件加边框的形式建模，能够直观反映现场焊接或栓接拼装的结构逻辑；顶部收边形成小尺寸平台和接口，可用于连接除尘风管、进料溜管、人孔或料位检测元件。下部锥斗是整台设备功能实现的关键区域。秸秆类物料具有容重低、纤维长、易搭桥的特点，

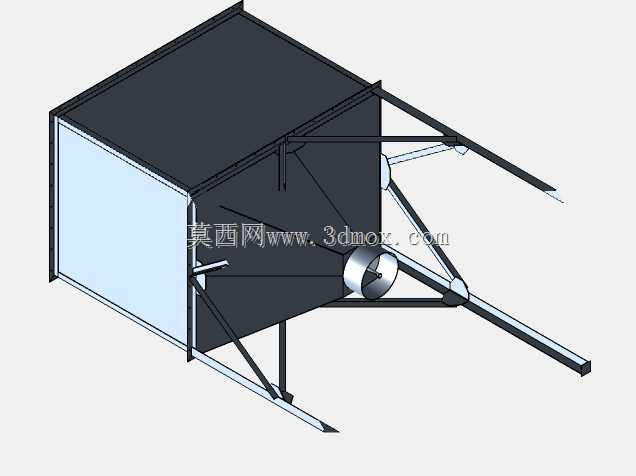

　　锥段角度不能简单按颗粒物料经验选取，需要在整体高度允许范围内尽量增大壁面倾角，并控制出口尺寸，避免物料在缩径区形成稳定拱结构。模型中锥斗与直段箱体之间采用过渡连接，四条棱线汇交后形成较小的下部出口，这种形态适合对接螺旋给料机、回转卸料器或皮带输送设备。支腿布置在箱体四角外侧，通过斜向杆件把竖向荷载传递到地面，既为锥斗下方留出检修和接管空间，也使设备重心落在支撑范围内。实际工程中，支腿根部需要与预埋钢板或地脚螺栓连接，安装面应找平，避免仓体偏载导致支腿焊缝长期受交变应力。若设备布置在室外，还需考虑风荷载对高耸箱体的影响，必要时在支腿中部增加横向联系杆或与周边钢平台进行侧向约束。从建模思路看，该结构适合采用实体与薄壁特征结合的方式完成：

　　箱体和锥斗可由草图拉伸、拔模或放样生成，支腿使用型材截面沿路径扫掠，连接处补充节点板、加强筋和端部法兰。外形边界方面，方形仓体决定了设备占地轮廓，支腿外扩尺寸会略大于箱体投影；锥斗下方净空必须满足下游设备安装、维护和出料顺畅的要求。顶部接口位置则影响进料方式，若采用气力输送或机械提升入料，需要核对落料点是否居中，以防偏载造成物料堆积和仓壁磨损。运行过程中，这类储仓还常与料位检测、振动破拱或人工捅料口配合使用。模型虽然未展示内部衬板和附件，但其清晰的外部几何已经能够用于方案评审、场地布置、支腿基础核对以及与上下游设备的干涉检查。对于结构设计人员，可在此基础上继续细化板厚、加强筋间距、焊缝形式和检修门位置；对于选型人员，则可依据仓容、物料堆积角和出料能力进一步校核锥角、出口尺寸及支撑高度。
