多工位手动自定心圆形工装夹具结构

　　这套夹紧机构的核心目标，是在圆形基座上实现对中小型盘类、环类或轴套类工件的快速装夹与定心。实际产线里，这类结构常出现在检测工位、钳工装配台、轻型加工单元或实验工装中，尤其适合批量不大但换型频繁的场合。相比三爪卡盘，它没有采用螺旋盘或液压驱动，而是通过多组对称布置的连杆压臂完成同步收拢，操作者只需扳动侧面的锁紧手柄，即可让多个夹紧点同时接触工件外圆或内撑面。这样做的好处很直接：一方面减少了逐个压板拧紧的辅助时间，另一方面多接触点能够降低薄壁件局部受压变形的风险。

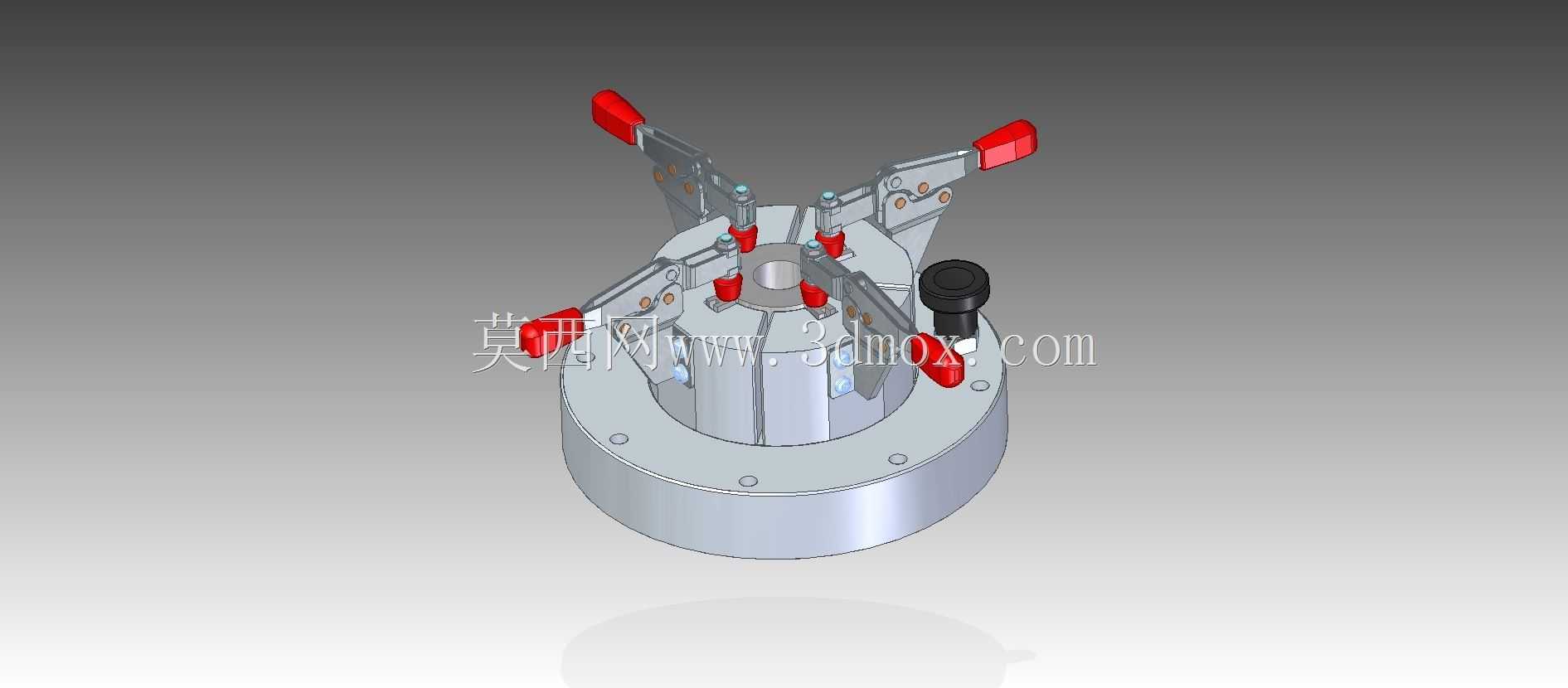

　　从结构布局看，下部圆盘承担安装基准功能，盘面预留的沉孔用于与工作台、转台或检测平板连接。设计时需要把这些孔位的分布圆直径作为首要安装边界，因为它决定了夹具能否直接落到现有T型槽工作台或标准基板上。基座上方的中心区域设置定位芯轴或定位台，工件先以中心孔或内孔完成初定位，再由周向压臂实施夹紧。多压臂呈放射状布置，夹紧力方向基本指向中心，这使机构天然具备一定自定心能力；若工件公差较大，可在压块与臂体之间增加调整垫片，以补偿磨损或适配不同直径范围。

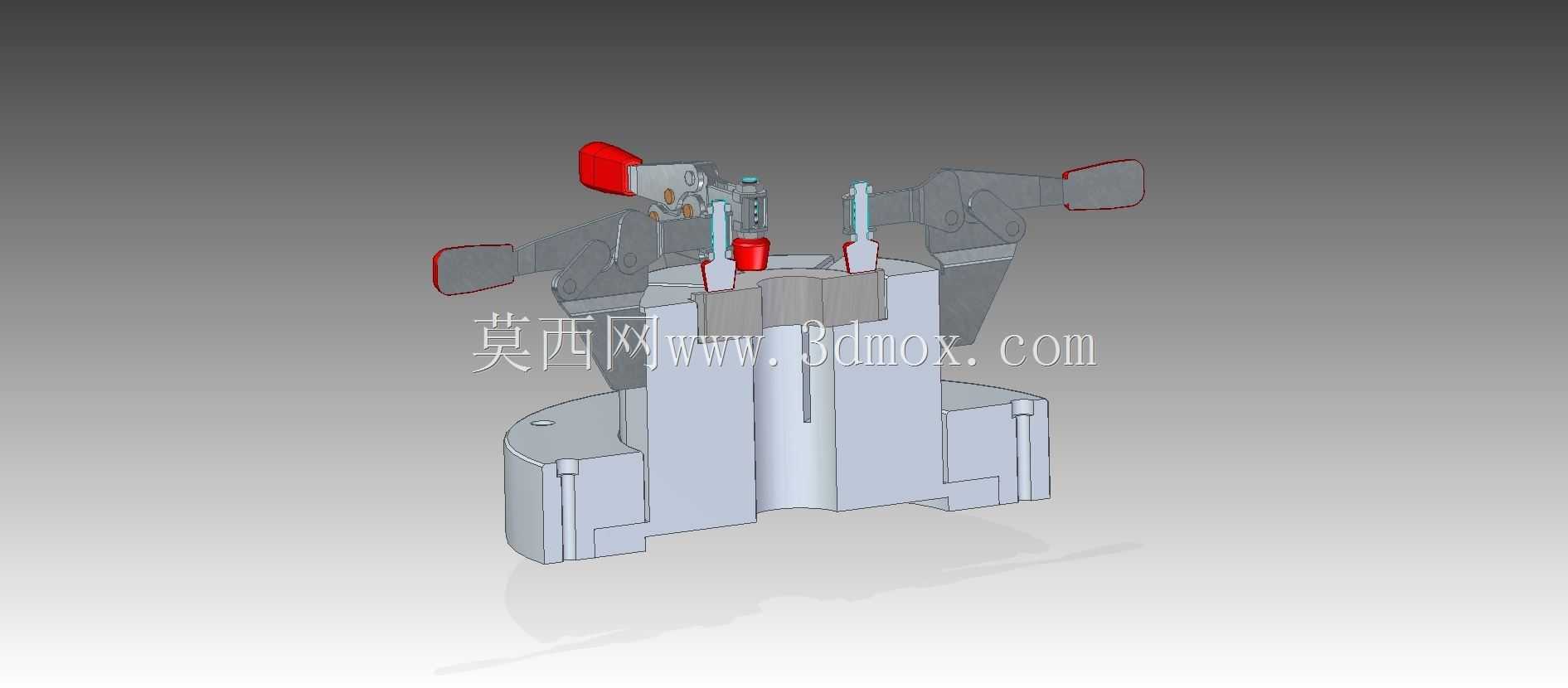

　　功能特性上，该机构更强调手动操作的可靠性与维护便利性。红色手柄不仅是操作件，也通过杠杆比放大人手输入力，使锁紧过程不需要过大操作力即可获得足够夹持力。连杆铰接点是整个结构的受力关键，销轴与衬套需要承受反复摆动带来的剪切和磨损，因此在三维建模阶段必须明确配合间隙、销孔同轴度以及臂体厚度。压头部分建议采用可更换结构，当夹持面磨损或需要切换接触形式时，不必更换整根臂体；对于易划伤表面的工件，还可在压头处增加铜质、聚氨酯或尼龙垫块。

　　设计思路上，这种夹具并不追求大切削负荷下的极限刚性，而是围绕快速装夹、多点均压和直观操作展开。若用于铣削、钻削等有明显切削振动的工况，需要重新核算手柄锁紧后的自锁能力，必要时增加辅助锁紧块或防松结构；若用于检测、焊接定位或装配，则当前这种开放式结构更有优势，因为工件上方和周向操作空间充足，量具、焊枪或装配工具更容易接近。基座侧面的黑色旋钮式手柄可作为总锁紧输入，内部通过拉杆、摆块或凸轮推动压臂动作，建模时应把运动行程与工件直径范围对应起来，避免压臂张开后与基座边缘或相邻工装发生干涉。

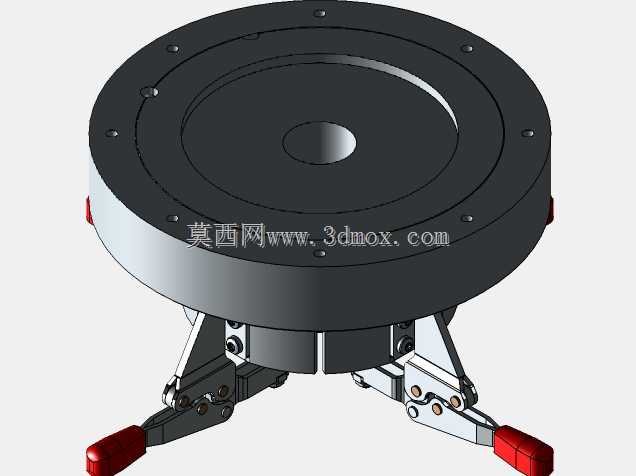

　　外形尺寸方面，需要重点控制三类边界：一是基座外径，它决定夹具在工作台上占据的平面空间；二是压臂完全张开后的最大包络直径，这关系到多套夹具并排布置时的安全间距；三是夹紧状态下的总高度，尤其是手柄立起后对上方刀具、检测探头或自动化取料路径的影响。中心定位台的高度不宜盲目加高，过高会增加工件悬伸，降低装夹稳定性；过低则可能导致压臂作用点靠近工件上端，在受侧向力时产生倾覆趋势。较合理的做法是让夹紧点尽量靠近工件刚性较好的截面，并使定位面与夹紧面形成稳定的三角支撑关系。

　　在工程建模过程中，应先建立基座中心轴线和各压臂铰接轴线，再利用对称关系阵列连杆组件，这样既能保证机构运动一致性，也便于后续检查不同张开角度下的干涉情况。运动仿真时要重点观察压头接触工件瞬间各臂是否同步，以及手柄到达锁紧位置时连杆是否越过稳定死点。若没有形成可靠死点，手动夹紧后在振动条件下可能松脱；若死点过深，则操作会变得生硬，松开时也需要更大扳动力。实际设计中通常把锁紧位置控制在刚过中心的小角度范围内，兼顾自锁可靠性与操作手感。

　　对于结构设计和设备选型人员而言，这类模型的价值不在于直接复制，而在于理解多触点同步夹紧的构成方式：基座提供安装与定位，连杆系统传递并放大操作力，压头模块直接决定夹持适应性，手柄机构决定操作效率与自锁性能。把这些要素与具体工件直径、批量、节拍和现场接口结合起来，才能判断它适合作为检测夹具、装配工装，还是需要进一步强化后用于轻型加工工位。
