机械常用气动式自动拧紧执行机构

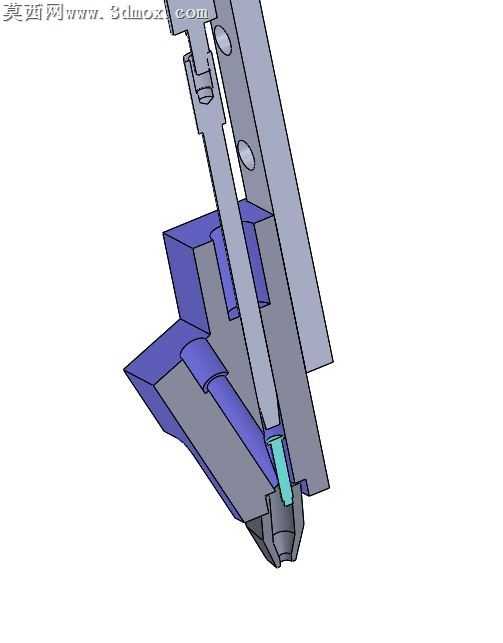

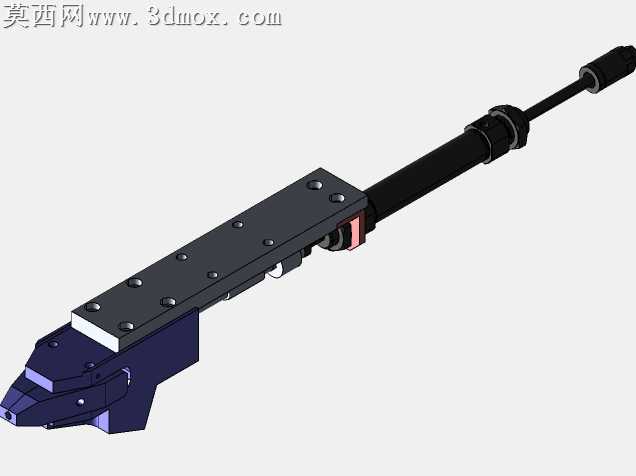

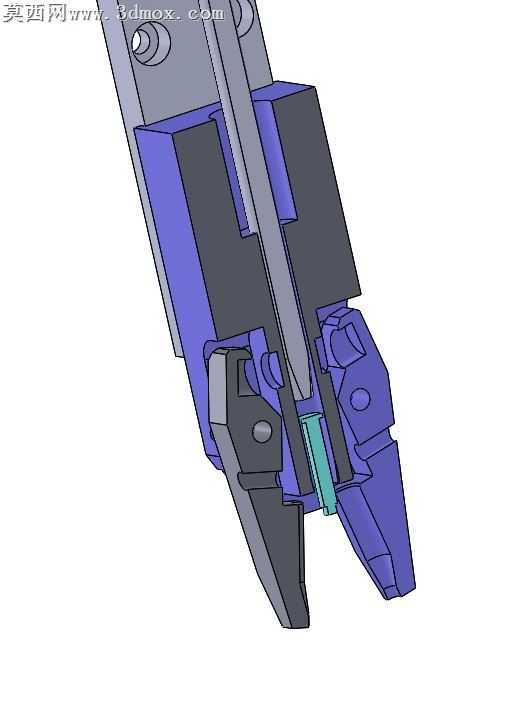

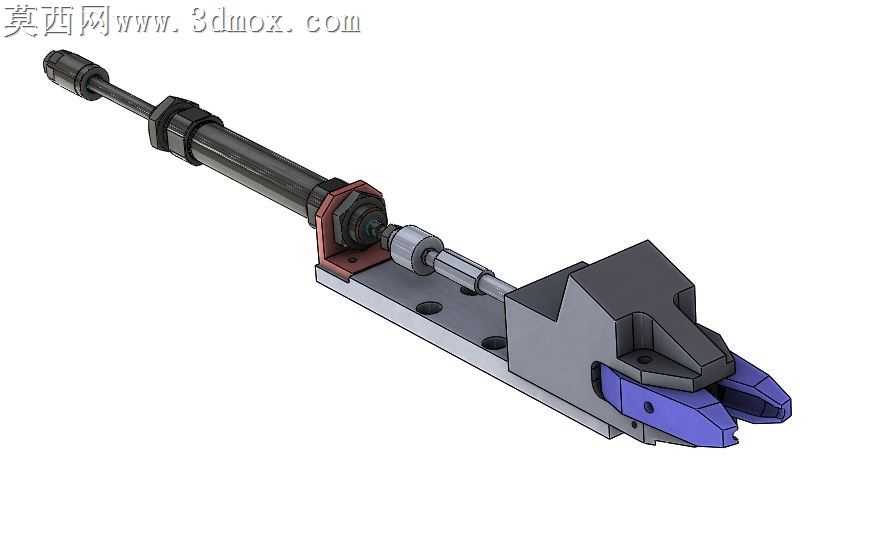

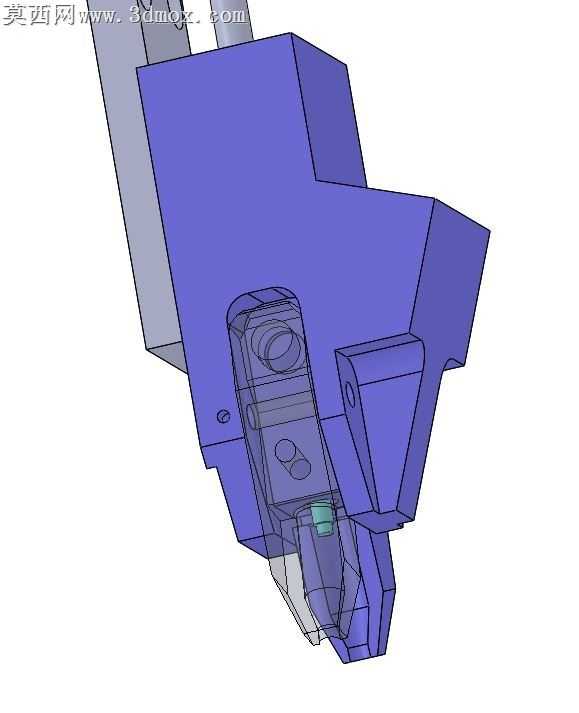

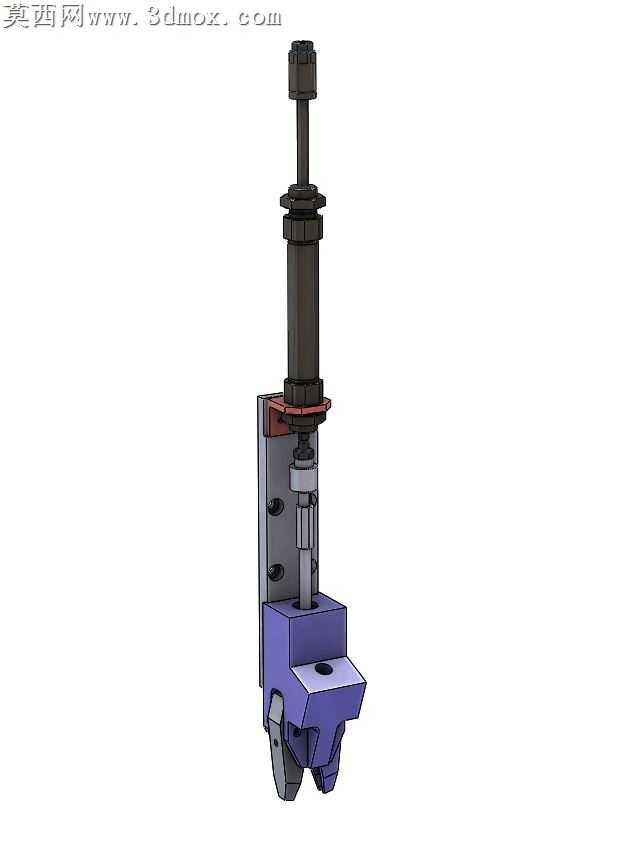

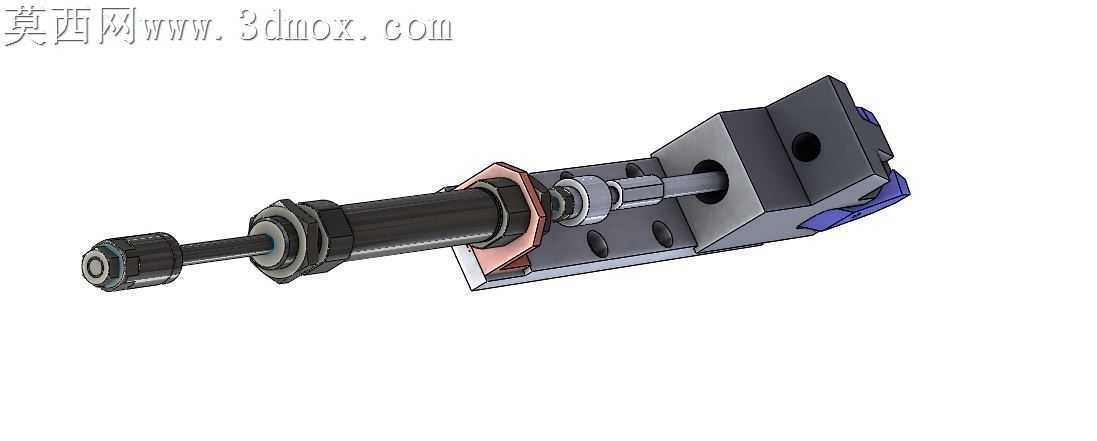

本模型为机械装配场景常用的自动拧紧执行机构，采用三维参数化建模方式完成全零件建模与总装配合，建模过程中严格遵循机械加工的公差配合逻辑，对各运动部件的配合间隙做了符合实际工况的预留，确保模型可直接用于结构验证与运动仿真。模型整体采用长条形集成式布局，主体安装底板设置有标准定位安装孔，可直接适配各类自动化装配线的工装台面安装需求；驱动端采用长行程直线驱动结构搭配旋转输出轴，可同时实现拧紧过程的轴向进给与旋转拧紧动作，前端夹爪部分采用对称式双瓣开合结构，通过内置的联动传动结构与后端驱动部件连接，可在驱动轴轴向进给时同步完成夹爪的开合与拧紧扭矩输出，无需额外配置独立的夹爪驱动源，大幅简化了机构的整体控制逻辑。材质渲染方面，对不同功能部件做了区分化材质赋予：安装底板与主体支撑结构采用哑光灰铸铁材质，还原金属机加工零件的磨砂质感；驱动外管采用发黑处理的碳钢材质，呈现深黑色金属哑光效果；前端夹爪受力部件采用合金工具钢材质，做了蓝紫色淬火处理的材质表现，直观区分受力工作部件；连接紧固部位的标准件采用发黑螺栓的材质效果，传动衔接部件做了镀镍光亮金属的材质处理，整体渲染效果贴近真实工业设备的视觉表现。设计思路上，该机构聚焦自动化装配中的螺丝拧紧工序痛点，将直线进给、旋转拧紧、工件夹持三个功能集成在单一紧凑结构内，相比传统分体式拧紧机构，大幅缩小了安装占用空间，同时减少了多部件配合的累积误差，可适配小空间内的精密装配拧紧需求；机构的传动路径做了简化设计，动力从后端输入后通过同轴传动结构直接传递至前端工作端，传动效率高、扭矩损失小，可适配不同规格紧固件的拧紧扭矩需求，通过更换不同规格的前端夹爪，即可快速适配不同尺寸的螺丝、螺母类零件的拧紧作业，具备较强的通用性与换型适配能力，可广泛应用于消费电子组装、汽车零部件装配、小家电生产等各类自动化装配产线中。
