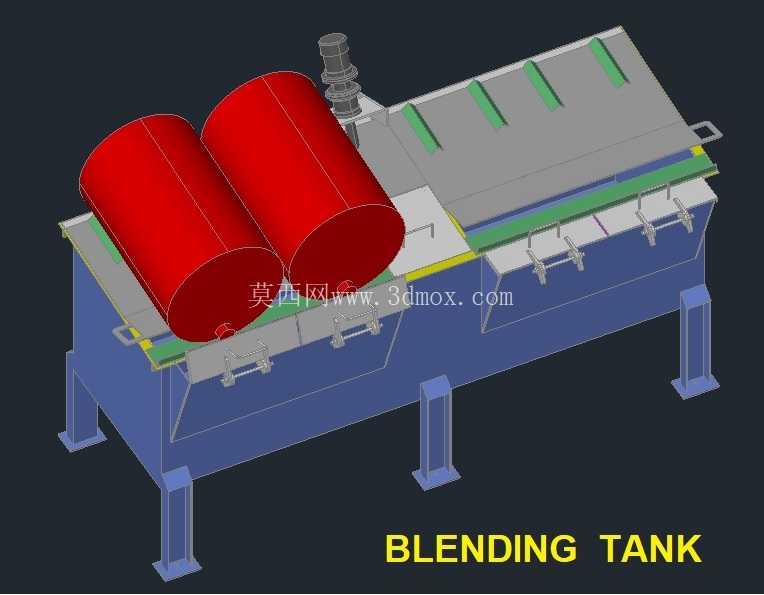

基础油混合搅拌罐工业设备三维结构

做了快十年化工储运设备的结构设计，经手的搅拌类设备少说也有几十套，这次拆解这套基础油混合搅拌罐的结构逻辑，能给刚入行的结构工程师不少实际参考。先从安装边界说起，这套设备采用落地式支腿支撑，四根等边角钢焊接支腿做整体承重，支腿底部预留了地脚螺栓安装孔，安装时需要保证四个支撑点的水平度误差不超过2mm，避免罐体倾斜导致搅拌轴偏磨，支腿的高度设计预留了底部排料管路的安装空间，不需要额外做设备抬高基础，现场安装时只要做简单的地面硬化就能就位，整体占地长度适配常规车间的设备通道预留尺寸，宽度方向不会超出标准工业厂房的柱距范围，不需要额外拆改厂房结构。

设备的核心功能是完成基础油类中低粘度流体的均匀混合，罐体上方设置的两个圆柱形储料腔是预混进料单元，不同组分的基础油原料可以先分别注入两个腔体完成初步的温度适配，再进入下方的主混合槽完成均质搅拌，这种分腔预混的设计能避免不同粘度、不同温度的原料直接接触产生局部粘度过高的结块问题，比单腔直接投料的混合效率提升近三成。主混合槽的顶部设置了带格栅的观察与投料口，日常巡检时可以直接观察槽内的混合状态，小批量的添加剂也可以从格栅口直接投入，不需要打开整体槽盖，减少了开盖过程中杂质落入物料的风险。

槽体侧面沿长度方向均匀布置了多组快开式排料阀，混合完成的物料可以根据后续工序的需求，从不同位置的阀门同时出料，适配多条并行的灌装或输送生产线，阀门采用卡箍快接结构，日常拆洗清理不需要专用工具，能大幅缩短设备维护的停机时间。顶部的搅拌驱动单元采用立式直联结构，搅拌轴延伸至主槽体的中下部，轴端配置的推进式搅拌桨叶角度经过流体仿真验证，运转时能推动槽内物料形成沿长度方向的循环流，避免槽体两端出现混合死角，驱动单元的安装座做了加厚减震处理，运转时的震动不会传导至槽体引发连接部位的渗漏。

槽体的外壳采用碳钢板焊接成型，内壁做了光滑打磨处理，减少物料挂壁残留，两个上部储料腔采用圆弧过渡的封头结构，没有直角积料区域，清理时可以直接用冲洗枪完成内壁清洁，不需要人工进入槽内作业，降低了受限空间作业的安全风险。槽体顶部的盖板采用分段式设计，每一段盖板都设置了提手和密封胶条，需要检修内部桨叶或者清理槽体时，可以单独打开对应位置的盖板，不需要整体拆除顶部结构，大幅降低了检修的劳动强度。

从设计思路上来说，这套设备没有追求过于复杂的自动化结构，所有功能设计都围绕润滑油调和车间的实际生产场景展开：预混腔解决多组分原料的温度差问题，多出料口适配多线并行生产，快开结构适配频繁换料的清理需求，支腿安装适配现有车间的基础条件，没有冗余的功能设计，所有结构都服务于稳定混合、便捷维护、快速安装这几个核心需求。做这类工业混合设备的三维建模时，尤其要注意各个连接部位的密封间隙预留，搅拌轴的同轴度公差，支腿的承重受力校核，还有操作部位的人机工程尺寸——比如排料阀的安装高度刚好适配操作人员站立操作的手臂高度，不需要弯腰或者登高就能完成阀门启闭，观察口的高度也刚好匹配站立时的视线高度，巡检时不需要刻意调整姿势就能看清槽内状态。另外槽体侧边设置的吊耳结构是为了设备整体吊装就位设计的，吊装时的受力点经过重心校核，起吊时能保持罐体水平，不会出现倾斜侧翻的风险，这些细节都是实际落地安装时必须考虑的结构点，很多新手建模时容易忽略这类安装辅助结构，导致现场安装时找不到合适的吊装受力点，临时焊接吊耳很容易破坏槽体的防腐层甚至引发焊接变形。
