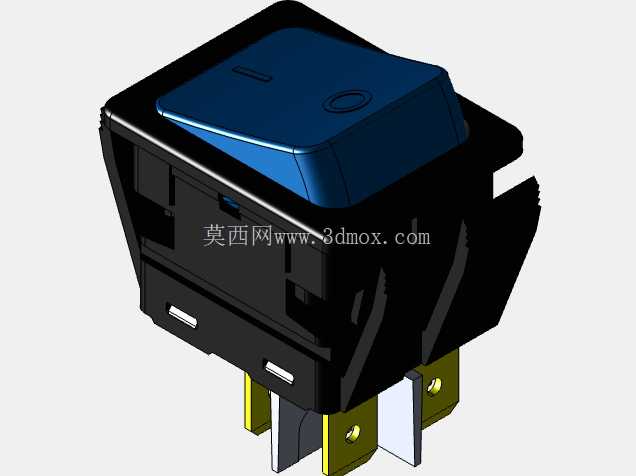

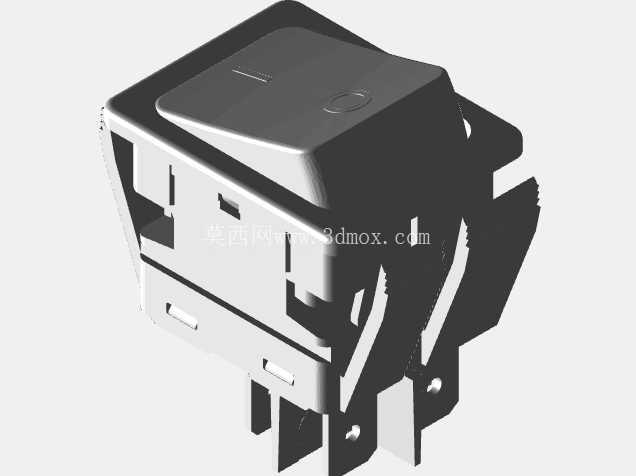

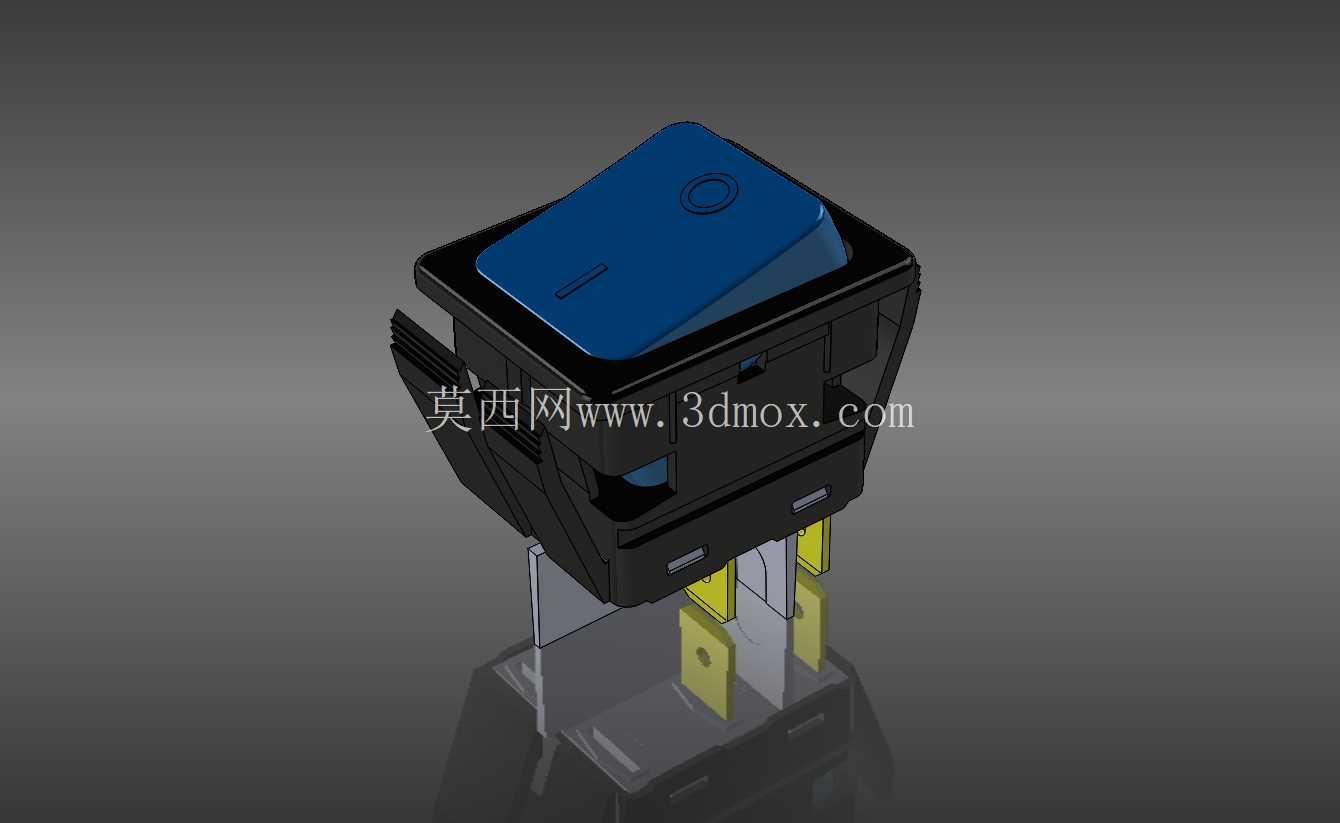

在低压电控回路的设计选型中,这类四引脚翘板开关是极为常见的基础通断元件,日常接触的桌面小型设备、工控手持终端、仪器仪表操作面板、定制DIY电子装置的供电回路里,都能见到它的身影,承担着回路手动通断控制的核心作用,额定工况下可承载250V交流电压下16A的额定电流,足以覆盖多数民用、小功率工业设备的主回路或次级控制回路的通断需求。从结构设计的角度拆解这款开关,首先要关注的是安装边界与外形尺寸,整体安装适配的开孔尺寸对应30x25mm的面板开孔规格,安装时无需额外定制复杂的固定结构,依靠本体自带的弹性卡爪即可卡入面板预留的矩形开孔,安装后本体与面板贴合紧密,不会出现晃动松脱的问题,引脚部分采用四针插装结构,两个引脚对应输入端,两个引脚对应输出端,可同时实现单回路双极通断,相比两脚翘板开关,能同时切断火线与零线回路,在二类电器设备中使用时可有效提升用电安全性,避免单极断开后设备内部仍带电的隐患。
开关的操作翘板采用蓝色工程塑料材质,表面做了细微的防滑纹理处理,操作端带有凸起的档位标识,按压操作时的行程反馈清晰,开合位置的阻尼感明确,不会出现档位模糊、误触发的情况,翘板与本体基座的配合间隙控制合理,既保证操作时的活动余量,又能避免日常使用中灰尘、飞溅液体从缝隙进入开关内部造成接触不良。基座部分采用黑色阻燃工程塑料注塑成型,耐高温性能满足低压电器的相关阻燃要求,长时间通过额定电流时,基座的温升控制在安全范围内,不会出现壳体软化、形变的问题,内部的触点组件采用银合金材质,接触电阻小,频繁通断时的耐电弧烧蚀性能优异,可保证长期使用后的通断可靠性,不会出现触点氧化接触不良的情况。
在进行三维建模时,需要重点还原几个核心结构细节:一是翘板的摆动角度与操作行程,要匹配实际产品的操作手感,按压到位后的位置与基座表面的高度差要符合实际尺寸;二是安装卡爪的弹性结构尺寸,要准确还原卡爪的倾斜角度与厚度,保证模拟安装时的卡入力度与实际产品一致;三是底部四个插片引脚的位置度与尺寸公差,引脚的宽度、厚度以及相邻引脚的间距要符合通用接插件的适配标准,方便设计PCB板或者接线端子时直接匹配,不用额外调整孔位。
这类开关在实际应用中,除了常规的设备电源通断,还可以用于信号回路的切换、小功率电机的正反转控制等场景,设计选型时除了关注额定电压电流参数,还要重点核对安装开孔尺寸与引脚间距,避免出现面板开孔不匹配、接线端子无法适配的问题,建模时还原的安装卡扣、引脚位置、操作翘板的外形细节,都可以直接用于设备面板的装配干涉检查,提前验证开关安装后与周边元器件、面板结构的间隙是否合理,避免实际生产组装时出现干涉问题。另外,开关本体的导向定位结构也做了细节设计,基座两侧的导向筋在装入面板开孔时可以起到引导作用,不会出现装偏、卡滞的问题,翘板与基座之间的转轴结构采用一体化的转轴卡槽设计,装配时直接卡入即可,无需额外的销轴零件,减少了装配工序,也提升了结构的可靠性。
- 上一篇:3毫米规格六角锁紧螺母结构设计
- 下一篇:M12六角螺母紧固连接件结构设计
- 全部评论(0)
- 模板大小: 11.33 MB
- 售价:5金币
- 下载次数: 301
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS,STL,FreeCAD
- 软件分类: 通用五金配件
