3D打印机主控配套Duex5扩展板结构

在桌面级FDM3D打印机的多轴升级、多喷头改造场景中，单块Duet2WiFi主控板的驱动接口、外设端口往往无法满足复杂机型的配置需求，Duex5扩展板正是为填补这一硬件缺口设计的配套扩展模块，可直接叠装或通过排线对接主控，实现驱动通道、温度采集端口、输出接口的数量扩容。从实际装机应用来看，该扩展板主要服务于五轴以上运动结构的3D打印设备、多喷头混色打印设备、带自动换料与辅助调平机构的高端桌面机型，也可适配部分采用Duet生态主控的小型数控雕刻、点胶设备，作为外设端口扩展载体使用。

从功能特性上看，板载集成了多路步进电机驱动插槽，可直接插接同规格的步进驱动模块，对应扩展额外的运动轴控制通道，支持驱动额外的Z轴双丝杆同步电机、独立挤出机电机、换料机构推送电机、自动调平探针升降电机等部件；板上预留的多路温度传感器接口可接入额外的喷头热敏电阻、热床温度探头、腔温监测传感器，满足多温区闭环控温的接线需求；侧边设置的绿色接线端子为大电流输出端口，可直接连接热床、大功率散热风扇、LED照明回路等负载，无需额外外接继电器模块；板边的长排针座为与主控板通讯的信号接口，采用标准化排针定义，可通过成品排线直接与Duet2WiFi主控的扩展端口对接，无需自行飞线定义引脚。

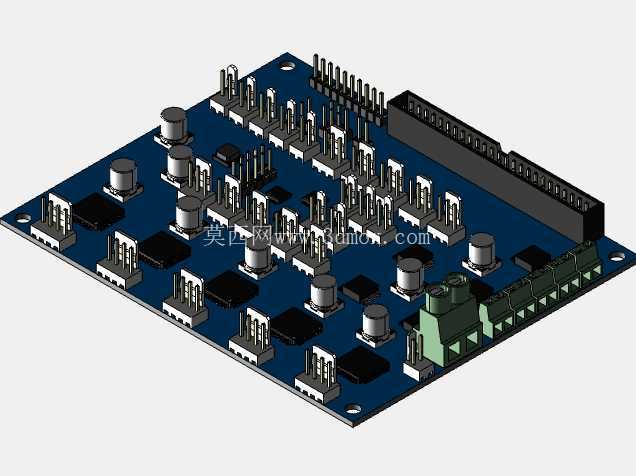

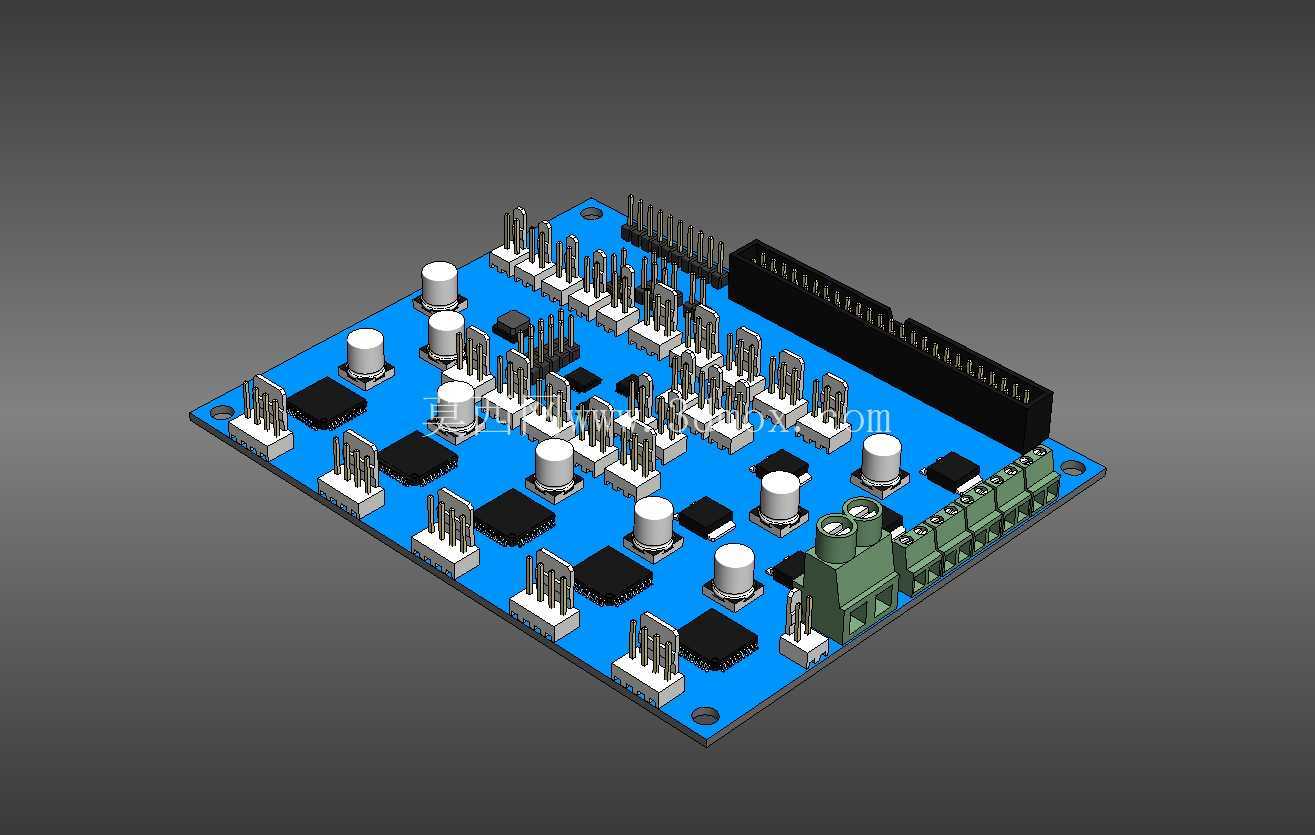

设计思路上，整块板采用蓝色阻焊层的FR4玻纤基板，板型为规则矩形，四角预留了标准直径的安装固定孔，孔位间距匹配通用3D打印机电控箱内的安装位尺寸，可直接通过铜柱固定在电控箱安装板上，也可通过排针直接叠装在主控板上方，节省电控箱内部的安装空间。板上元件布局遵循强弱电分离原则，大电流接线端子布置在板边外侧，方便外部电源线、负载线的引入接出，减少大电流走线对板上弱信号回路的干扰；步进驱动插槽采用统一朝向排列，驱动模块插接后散热鳍片朝向一致，可顺着电控箱内散热风扇的风道方向布置，提升长时间工作下的驱动散热效率；电解电容、贴片阻容元件围绕各功能回路就近布置，缩短供电回路的走线长度，降低供电纹波对信号采集的干扰；板上的白色圆柱座为外接风扇、探针等小电流外设的插座，采用不同针数定义区分功能，避免装机时插错端口。

安装边界方面，板体整体厚度包含板底插针、板顶插接元件的总高度控制在常规电控箱的层间安装间距范围内，叠装在主控板上方时不会与主控板上的散热片、电容元件产生干涉；侧边接线端子的接线方向平行于板平面，接好导线后不会额外增加板体的垂直方向高度，适配厚度有限的紧凑型电控箱安装场景。板上所有插接口的引脚定义完全匹配Duet生态的固件默认配置，装机时只需在固件中开启对应扩展板的配置参数，无需重新修改引脚映射，即可快速完成硬件功能的扩展，大幅降低多轴、多喷头机型的电控改装难度。实际使用中，该扩展板的驱动插槽支持过流保护功能，外接负载出现短路时可触发驱动芯片的过流保护，避免故障扩大烧坏主控核心部件；板上的供电回路单独设置了滤波电容组，可滤除外接大功率负载启停时产生的电压尖峰，保证主控与扩展板之间的通讯稳定性，避免打印过程中出现信号中断导致的打印失败问题。
