CD74HC4067芯片16通道模拟数字多路复用模块

项目分类:通讯工具类 发布时间:2026-02-28 ID:1141569
  • CD74HC4067芯片16通道模拟数字多路复用模块
  • CD74HC4067芯片16通道模拟数字多路复用模块
  • CD74HC4067芯片16通道模拟数字多路复用模块

在多通道信号采集、测试测量设备以及嵌入式系统扩展场景中,经常会遇到主控芯片IO口资源不足,需要对多路模拟或数字信号进行分时切换采集的需求,这款基于CD74HC4067芯片设计的16通道模拟/数字多路复用模块,就是针对这类场景开发的信号通路扩展部件。实际项目应用里,当需要对多点温度传感器阵列、多组模拟量输出传感器进行轮询采集,或是需要在多组数字信号源之间做通路切换时,该模块可以通过4位地址选通信号,从16个独立的信号通道中选定任意一路与公共输入输出引脚连通,实现单路主控端口对16路信号的分时交互,大幅降低主控单元的IO占用率,简化系统布线复杂度。

从功能特性来看,该模块支持双向信号传输,既可以将16路输入信号中的任意一路切换到公共端输出,实现信号解复用功能,也可以将公共端的输入信号分配到任意一个选定的通道输出,完成信号复用的功能,模拟信号传输过程中可以保证较低的导通电阻,减少信号衰减,适配常见的0-5V模拟量信号传输需求,数字信号传输则可以兼容常规TTL电平,满足低速数字信号的切换要求。模块上预留的电源滤波电容靠近芯片供电引脚布置,能够有效滤除电源线上的高频杂波,避免通道切换过程中出现的电源波动影响信号传输稳定性,通道端的排针采用标准2.54mm间距设计,方便与杜邦线、面包板或是标准接线端子对接,适配快速原型验证以及小批量设备集成的需求。

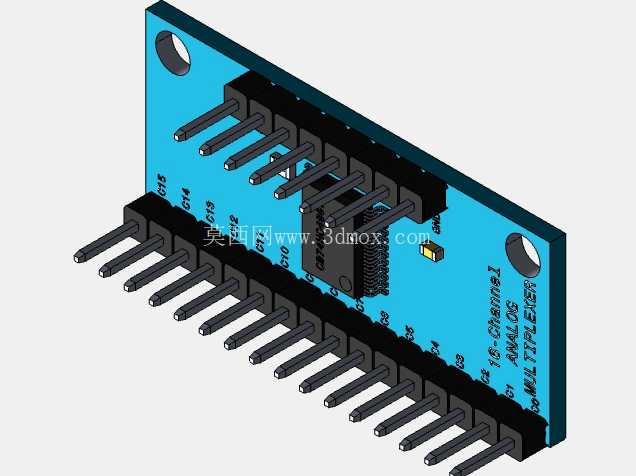

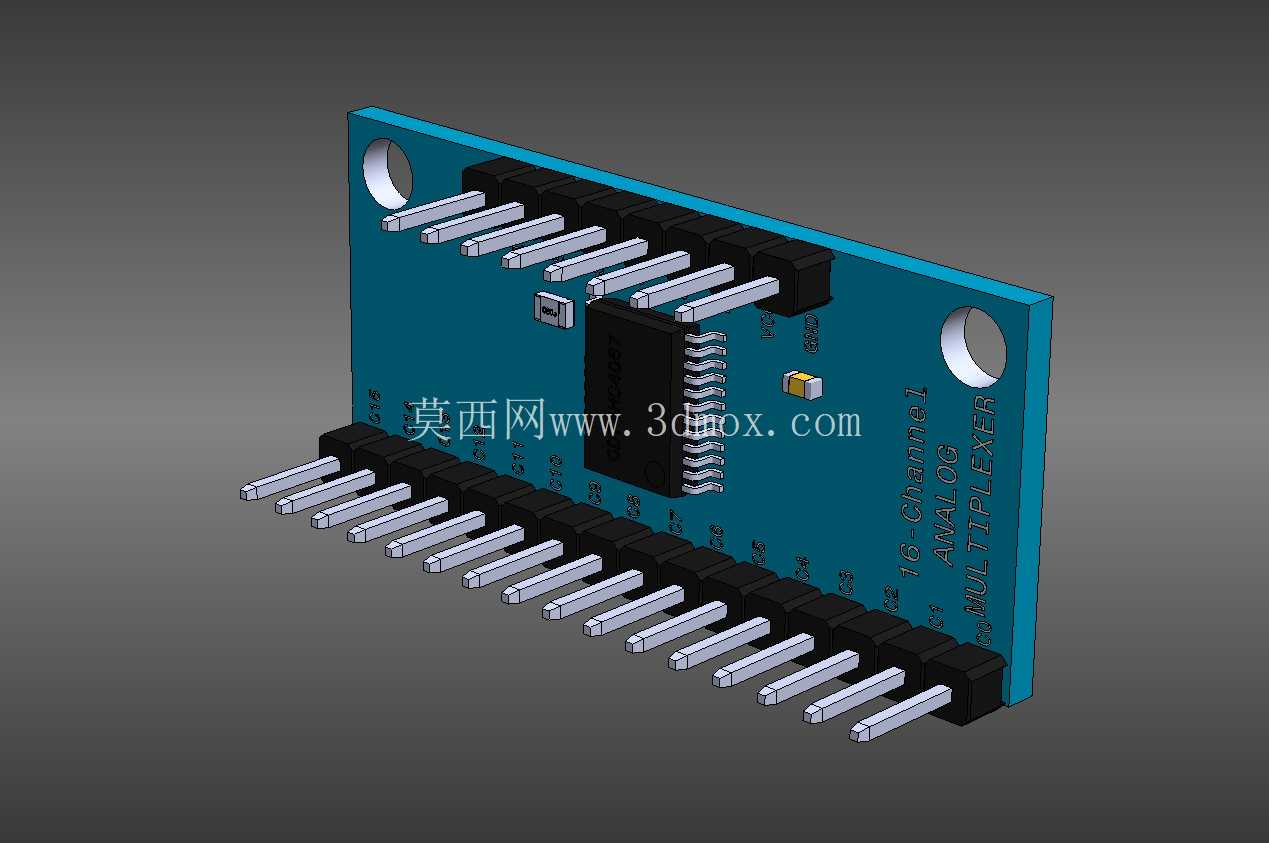

设计过程中,首先围绕CD74HC4067芯片的引脚定义做布局规划,将16个通道引脚分两侧平行排布,每侧8个引脚,对应芯片的16个通道IO,公共端以及地址控制引脚、使能引脚集中布置在模块的另一侧,方便与主控板的控制端口对接,避免接线时出现走线交叉。PCB板采用蓝色阻焊设计,板上预留两个直径3.2mm的安装固定孔,孔中心距匹配常见的电子模块安装尺寸,可以通过M3螺丝直接固定在设备壳体或是安装支架上,安装时需要注意固定孔与周边引脚的安全间距,避免螺丝拧紧后与引脚出现短路风险。模块整体外形为狭长矩形,板边做了圆角处理,避免安装过程中板边毛刺划伤操作人员或是周边线材,排针引脚伸出板面的高度统一为7mm,既保证焊接后的结构强度,也不会因为引脚过长导致插接后出现晃动。

实际选型集成时,需要注意模块的信号传输带宽限制,该模块更适合传输低速模拟信号以及数字电平信号,不适合高频信号的切换传输,通道切换时需要预留足够的地址信号建立时间,避免出现通道串扰的问题。供电电压需要匹配芯片的工作范围,避免过压供电导致芯片损坏,布线时如果是将该模块集成到自有设备中,建议在公共端信号走线处预留测试点,方便调试时检测当前选通通道的信号状态,安装孔位置可以根据实际设备的安装空间做微调,但需要保证固定孔与板上走线的安全间距不小于1mm,防止螺丝压破阻焊层造成短路。模块的排针焊接采用波峰焊工艺,引脚焊点饱满,能够保证多次插拔后的连接可靠性,板上的丝印清晰标注了每个通道的编号以及控制引脚的功能定义,调试时不需要额外查阅芯片手册就可以快速完成接线,减少前期调试的接线错误率。

在工业现场的多节点数据采集场景中,这类多路复用模块可以配合模拟量采集卡使用,用少量的采集通道完成多点位的信号采集,降低整套采集系统的硬件成本,在嵌入式开发的原型验证阶段,该模块可以快速扩展主控板的信号接口,不需要额外设计复杂的切换电路,缩短项目的开发周期。模块的整体结构紧凑,不需要额外的散热结构,在常规的工业工作温度范围内可以稳定工作,安装时既可以通过排针直接插接到母座上实现板对板连接,也可以通过固定孔做螺丝固定,适配不同的安装空间需求。
