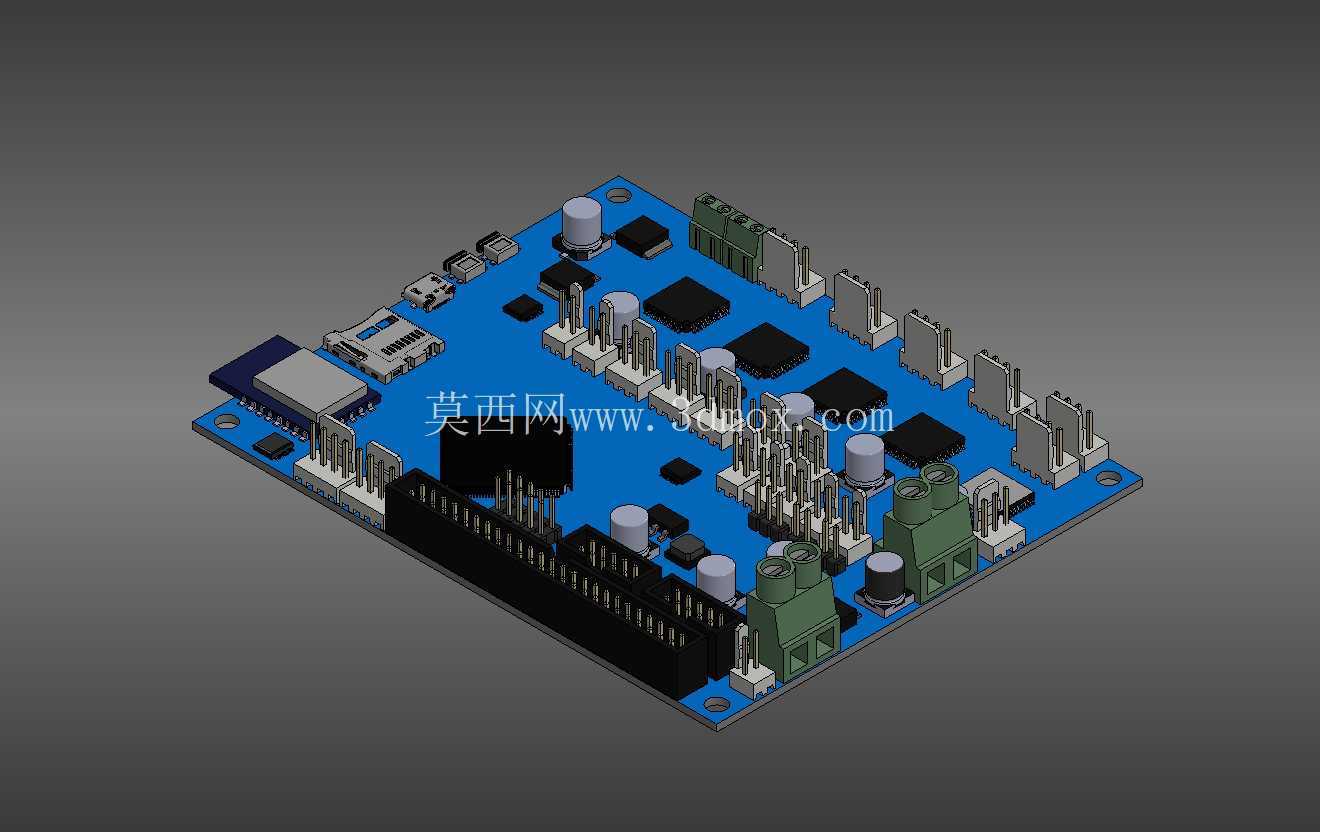

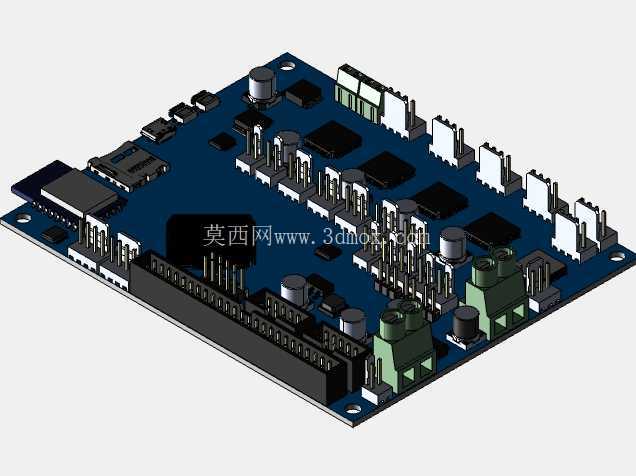

Duet2WiFi3D打印控制电路板结构设计

在桌面级FDM3D打印设备以及小型CNC雕刻设备的电控系统搭建环节，主控板的选型与结构适配直接决定了整机运行的稳定性与功能拓展上限，Duet2WiFi这类集成式主控板的三维结构还原，能够为设备电控仓的布局设计、安装固定方案规划、接线走线排布提供精准的三维参照。从实际应用场景来看，这类主控板不仅承担3D打印机的运动插补运算、温度闭环控制、挤出机进给调控等核心任务，还可通过固件适配实现小型CNC设备的步进电机驱动、主轴转速调控，搭配板载WiFi模块可实现网页端的远程操控与状态监控，无需额外外接上位机即可完成设备的参数调试与任务下发，大幅简化了桌面级制造设备的电控系统复杂度。

从功能特性的结构适配角度来看，这块主控板采用四层PCB蓝油工艺设计，板载集成了五路步进电机驱动接口、多组大电流接线端子、热敏电阻采样接口、风扇驱动输出端口、SD卡本地存储插槽以及WiFi通讯模块，所有接口的排布均经过工业场景适配：大电流的电源输入端子、热床输出端子布置在板卡边缘靠近设备进线口的一侧，减少大电流走线在板内的绕行距离，降低线损与电磁干扰；步进电机驱动接口沿板卡长边均匀排布，对应设备X/Y/Z/E0/E1五个运动轴的接线需求，接口旁预留了驱动芯片的散热安装空间，可适配常规的铝制散热片安装，避免长时间高负载运行下驱动芯片过热丢步；板载的微处理器、电源管理芯片等发热元器件集中布置在板卡中部区域，外围预留了足够的空气流通间隙，配合设备电控仓的散热风道可实现自然对流散热，无需额外加装主动散热风扇即可满足常规工况下的散热需求。

在设计思路的还原上，三维建模过程中需要严格匹配实物的安装边界：板卡整体采用标准矩形PCB轮廓，四角预留了M3规格的固定安装孔，孔位公差控制在±0.1mm范围内，可直接适配常规的电控仓安装螺柱或者绝缘隔离柱，安装时需要注意在板卡与安装面之间预留不小于3mm的绝缘间隙，避免板卡背面的焊盘与金属安装面接触造成短路。板上所有外接接口的高度尺寸都需要精准还原：绿色的螺钉式接线端子突出板面高度为12.5mm，排针接口突出板面高度为8mm，USB接口、SD卡槽的突出高度为5mm，WiFi模块的天线区域预留了无遮挡的空间，避免金属结构件对WiFi信号造成屏蔽。建模时还需要还原板上所有电容、电阻、接插件的外形轮廓与位置，一方面是为了在做电控仓干涉检查时，能够精准判断板卡周边的结构件是否会与元器件产生碰撞，另一方面也可以为后续的外壳开孔、走线槽设计提供准确的位置参照，比如接线端子对应的外壳位置需要预留合适的走线缺口，SD卡槽对应的位置需要预留插拔操作的空间，方便用户在不拆开机壳的情况下完成SD卡的更换操作。

从实际设备适配的角度来看，这块主控板的安装尺寸兼容大部分开源3D打印机的电控安装位，可直接替换原有老旧的主控板实现设备性能升级，板上预留的拓展接口还可连接BLTouch自动调平传感器、 filament断料检测模块、多色打印拓展套件等外设，建模时还原这些拓展接口的位置，能够帮助结构设计人员在做整机设计时提前规划好外设的安装位置与走线路径，避免后期装机时出现接线长度不足、接口被结构件遮挡等问题。另外板卡上的状态指示灯、复位按键的位置也在建模中做了精准还原，对应的设备外壳位置可以预留指示灯观察窗与按键操作孔，方便用户在设备运行过程中直观查看主控板的运行状态，出现故障时可直接通过复位按键重启设备，无需拆开电控仓操作。

在电磁兼容的结构适配方面，板卡上的电源输入区域预留了滤波电容的安装位置，建模时还原这些大体积电解电容的高度与位置，能够帮助设计人员合理规划电控仓内的强弱电分离布局，将高压交流输入部分与板卡的低压信号部分保持足够的安全距离，减少电源杂讯对运动控制信号的干扰，避免出现电机运行抖动、温度采样不准等问题。同时板载的WiFi模块位于板卡的一角，建模时标注出这个区域的信号覆盖范围，可指导设计人员不要在这个区域布置金属结构件，保证WiFi信号的传输强度，实现稳定的远程控制连接。
