3/4规格弓型带销起重连接卸扣设计

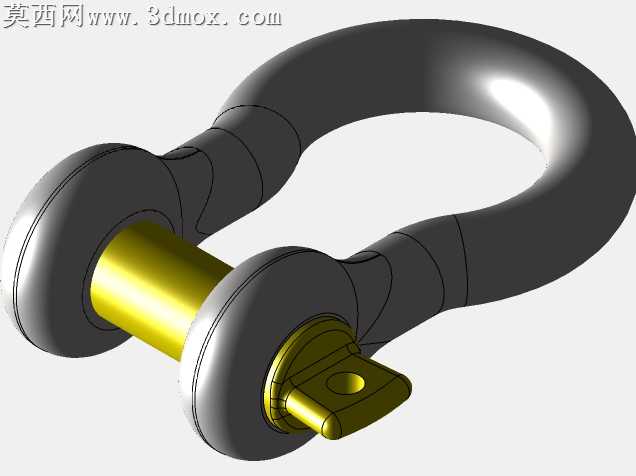

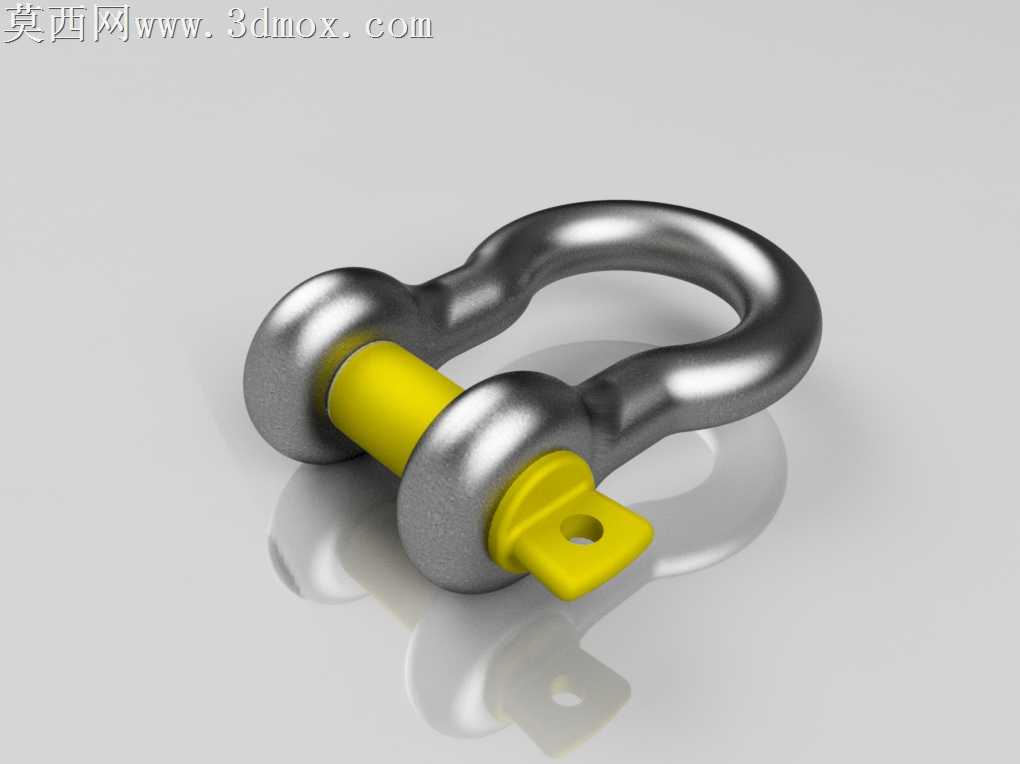

本作品为3/4规格弓型卸扣的三维建模渲染作品，建模阶段采用参数化设计思路，先以二维草绘勾勒卸扣的整体轮廓：首先绘制弓型环身的对称圆弧路径，精准控制环身的曲率半径与截面直径，保证环身受力均匀的结构特性，随后通过扫掠特征生成金属环身的基础实体；针对横向销轴部分，先绘制销轴的圆柱主体，再匹配端部的锁止插片结构，通过拉伸、切除特征完成插片的定位孔与卡合结构，确保销轴与环身两端的销孔为间隙配合的装配关系，同时还原插片与销轴端部的卡接限位结构，避免销轴在受力过程中发生轴向窜动。建模过程中对所有棱角做了符合工业生产标准的圆角处理，既还原真实五金件的加工工艺特征，也避免应力集中的结构缺陷。材质与渲染阶段，针对金属环身与销轴主体，采用抛光合金钢材质，调整金属材质的反射粗糙度、环境光遮蔽参数，还原高强度合金钢表面的哑光金属质感，同时添加细微的表面磨砂纹理，避免金属材质过于塑料化；针对端部的锁止插片，采用喷塑亮黄色工程塑料材质，调整材质的漫反射颜色与高光参数，还原塑料表面的半哑光质感，同时区分金属与塑料材质的反射差异，提升模型的真实感。场景搭建采用纯白反光地面，添加柔和的区域光作为主光源，搭配辅助补光消除模型暗部死黑，通过光线追踪渲染还原金属表面的环境反射与投影效果，清晰展现卸扣的整体结构：弓型环身的流畅弧度、销轴与环身的装配关系、锁止插片的限位结构都清晰呈现。设计过程中严格参照3/4规格卸扣的行业尺寸标准，保证各部分结构比例符合实际起重索具的使用要求，环身的内空尺寸、销轴的直径、插片的厚度都经过参数校准，既保证模型的视觉真实感，也具备结构参考价值，可用于索具产品展示、吊装方案演示等场景的三维素材使用。
