三款叠放式车间塑料工具收纳箱设计

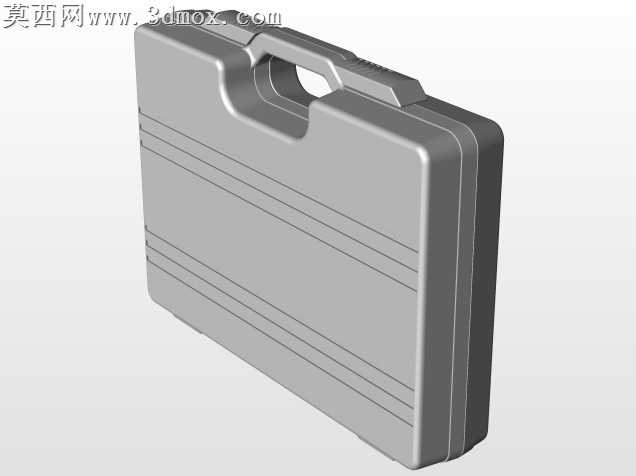

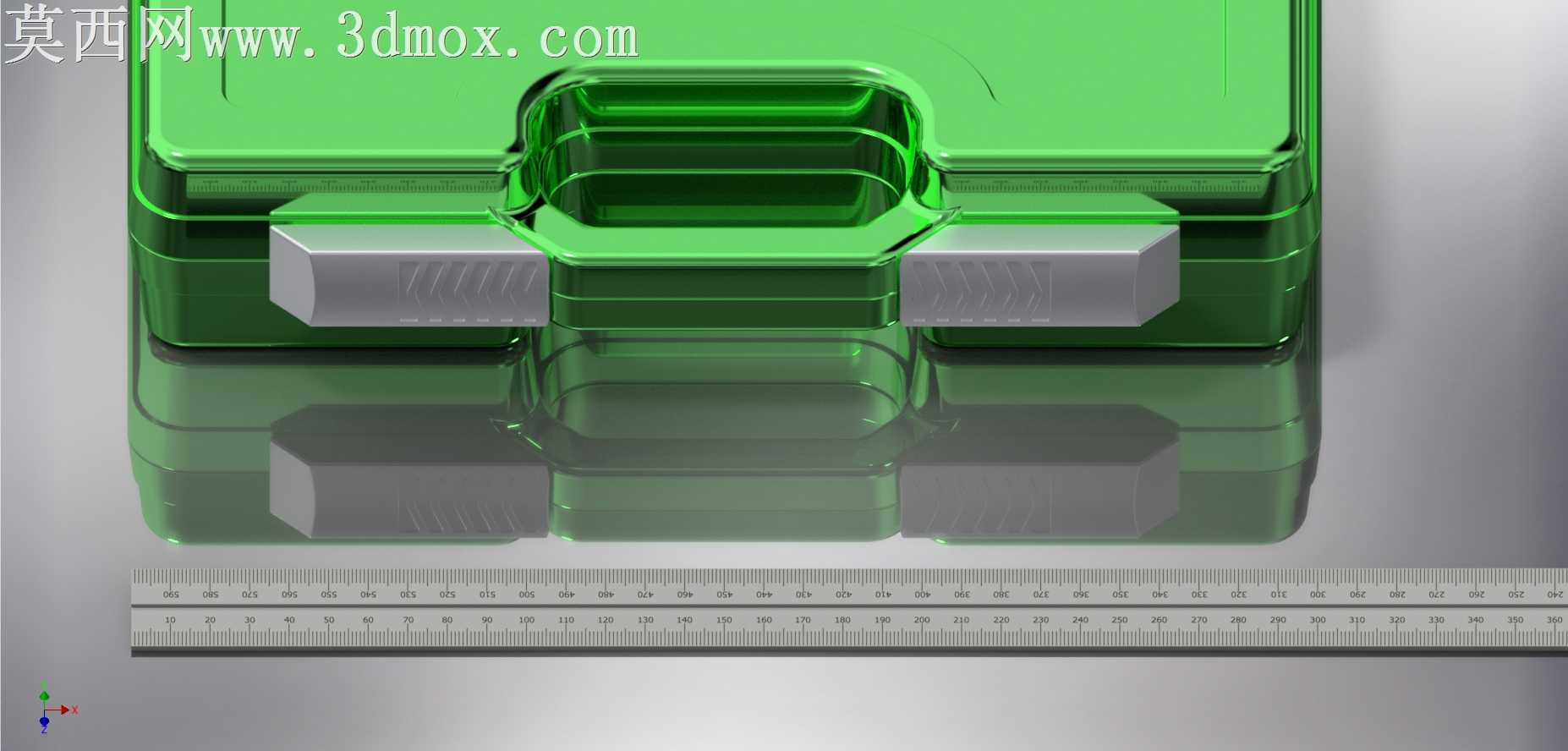

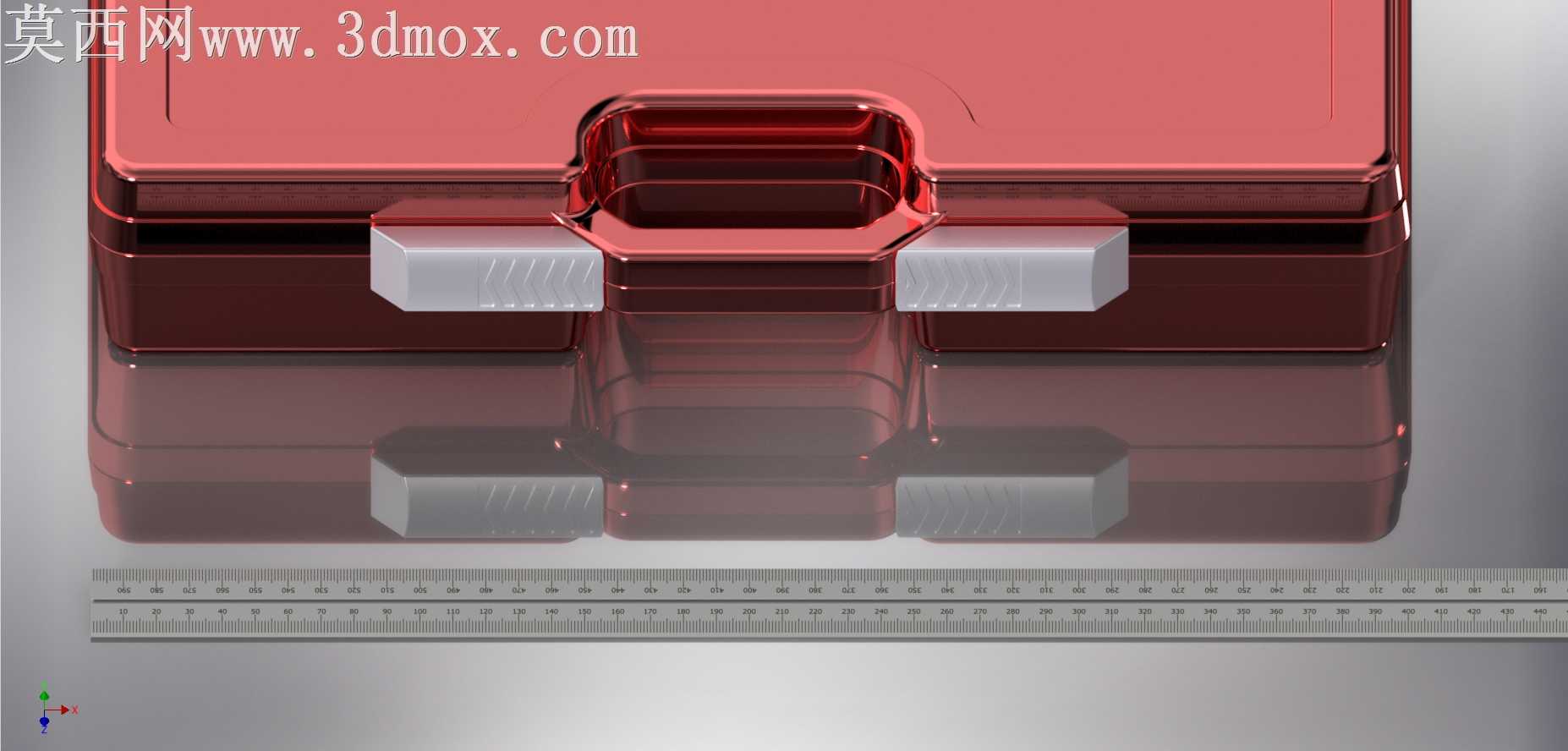

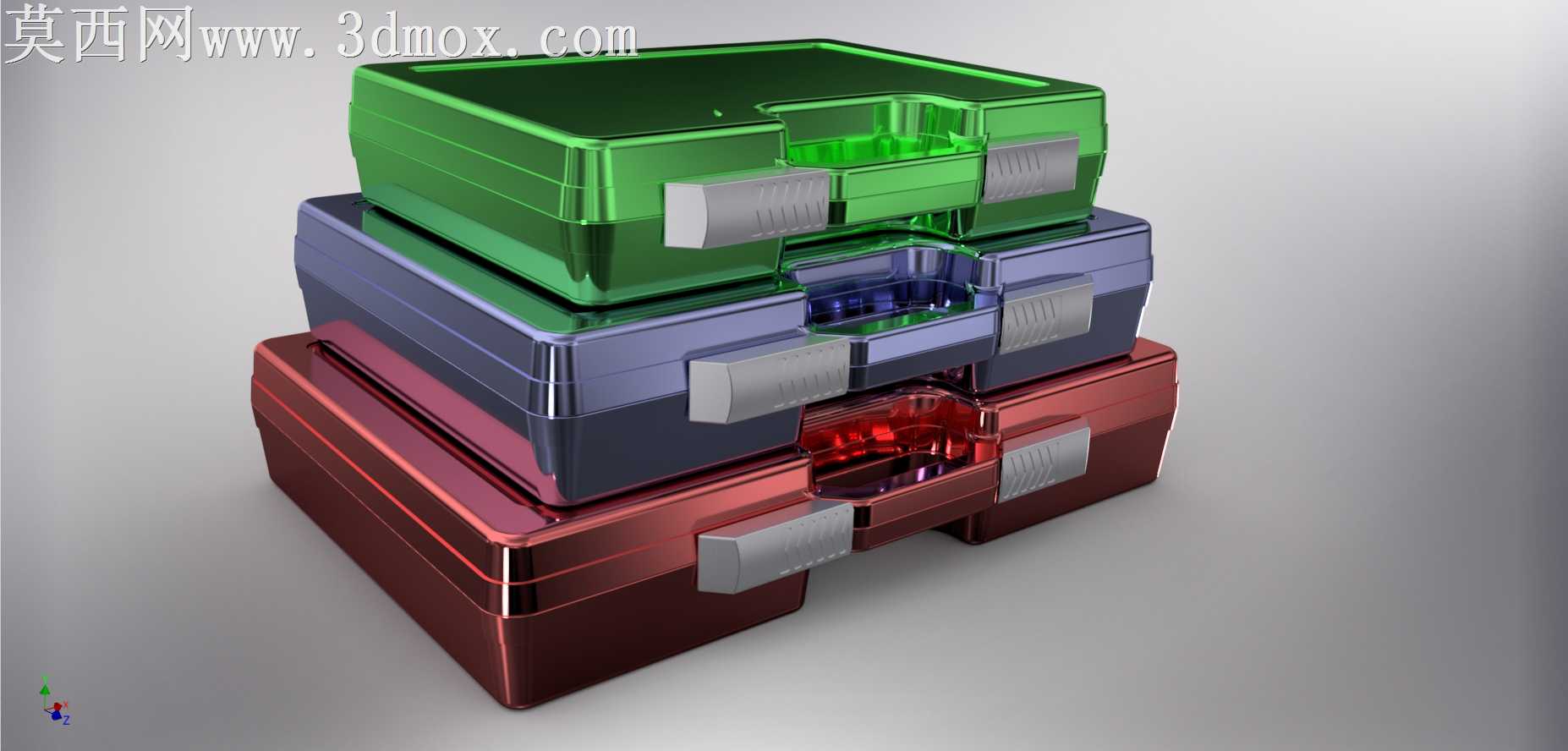

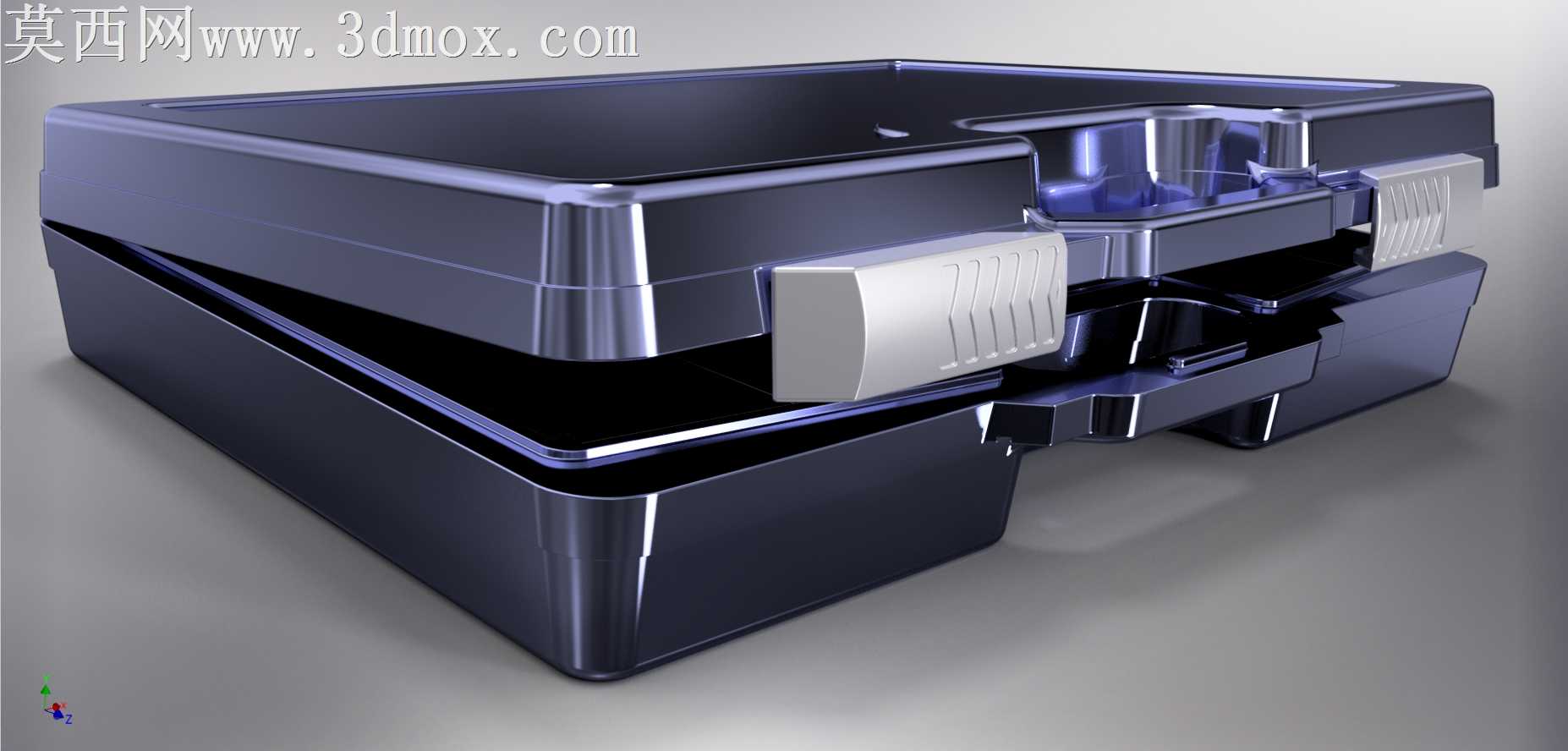

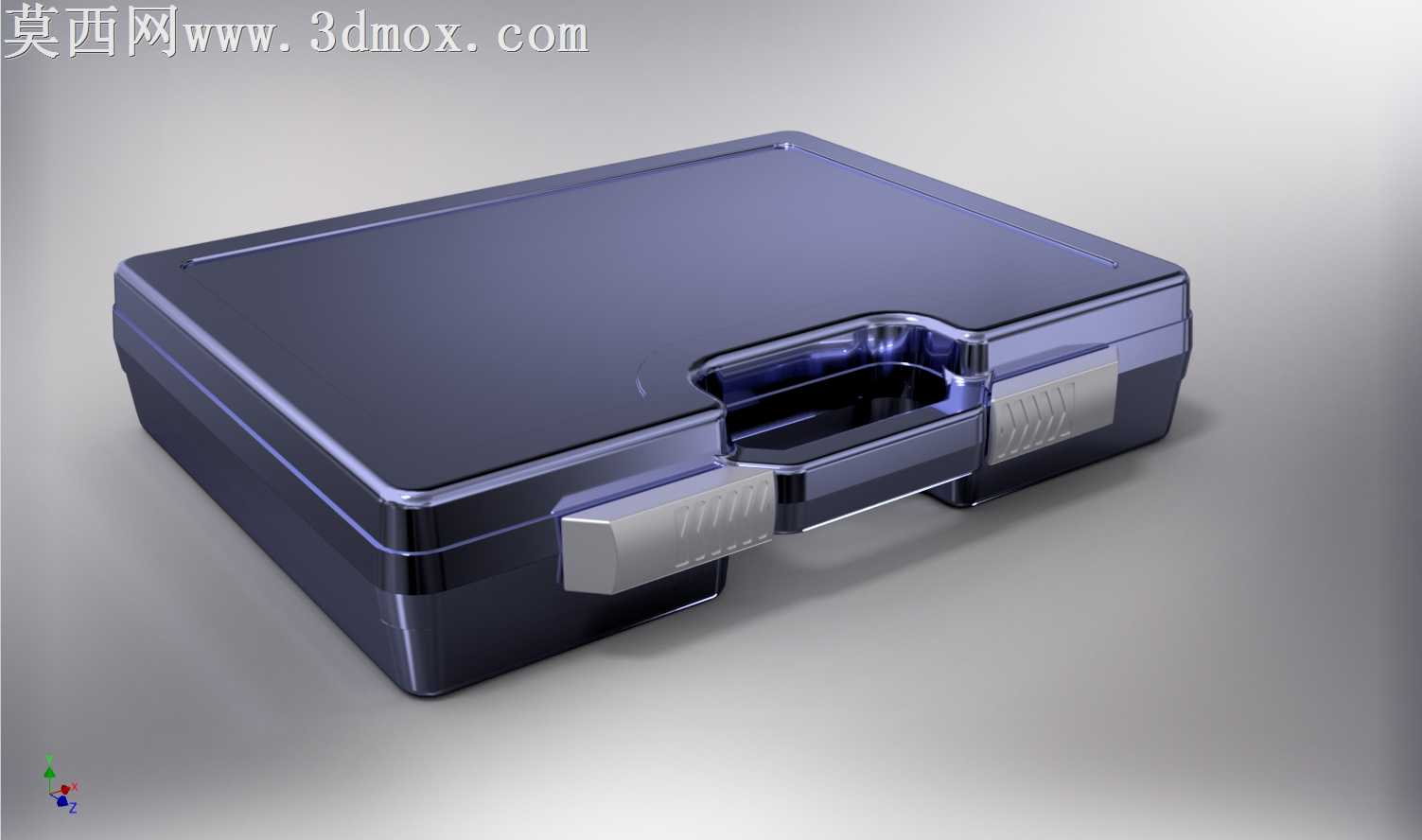

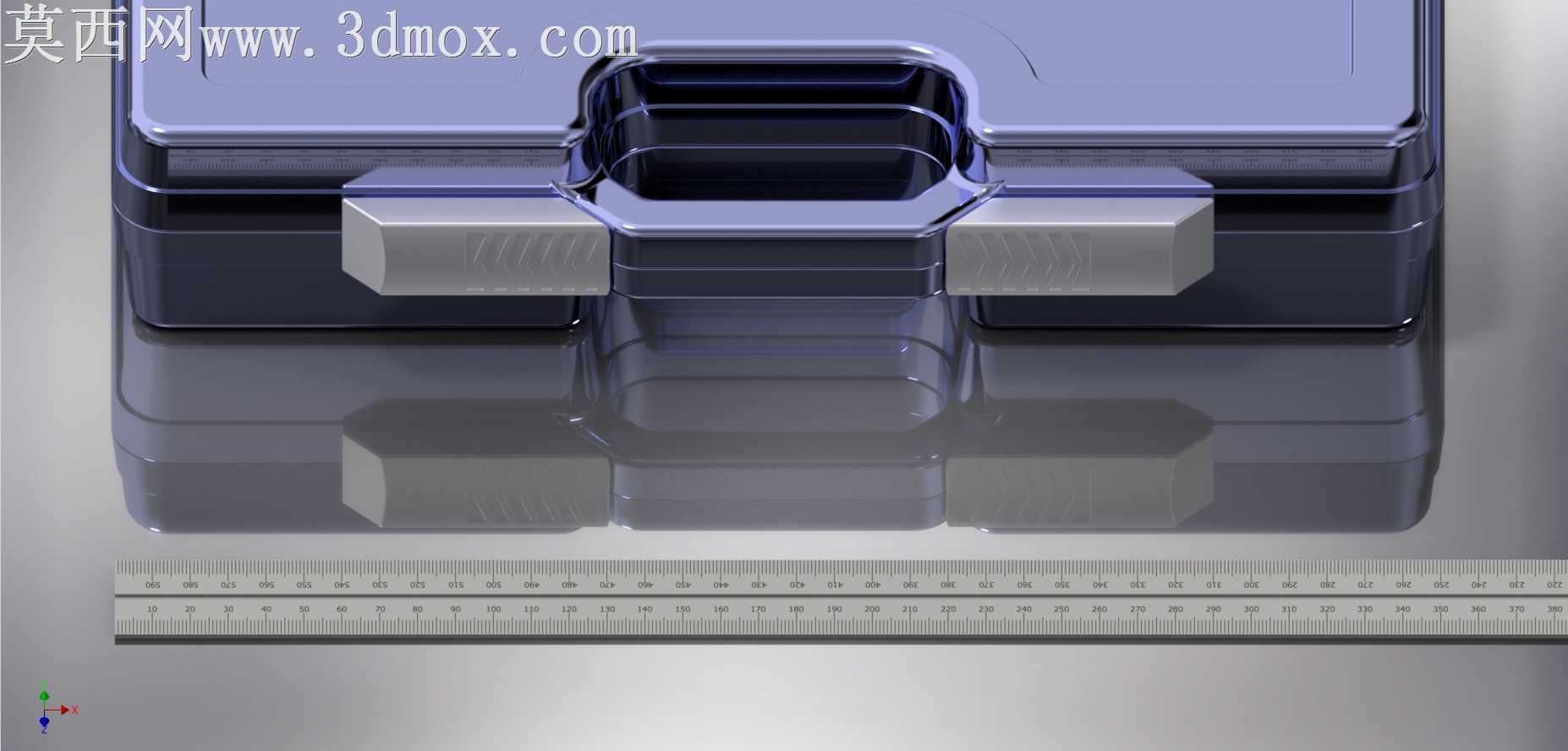

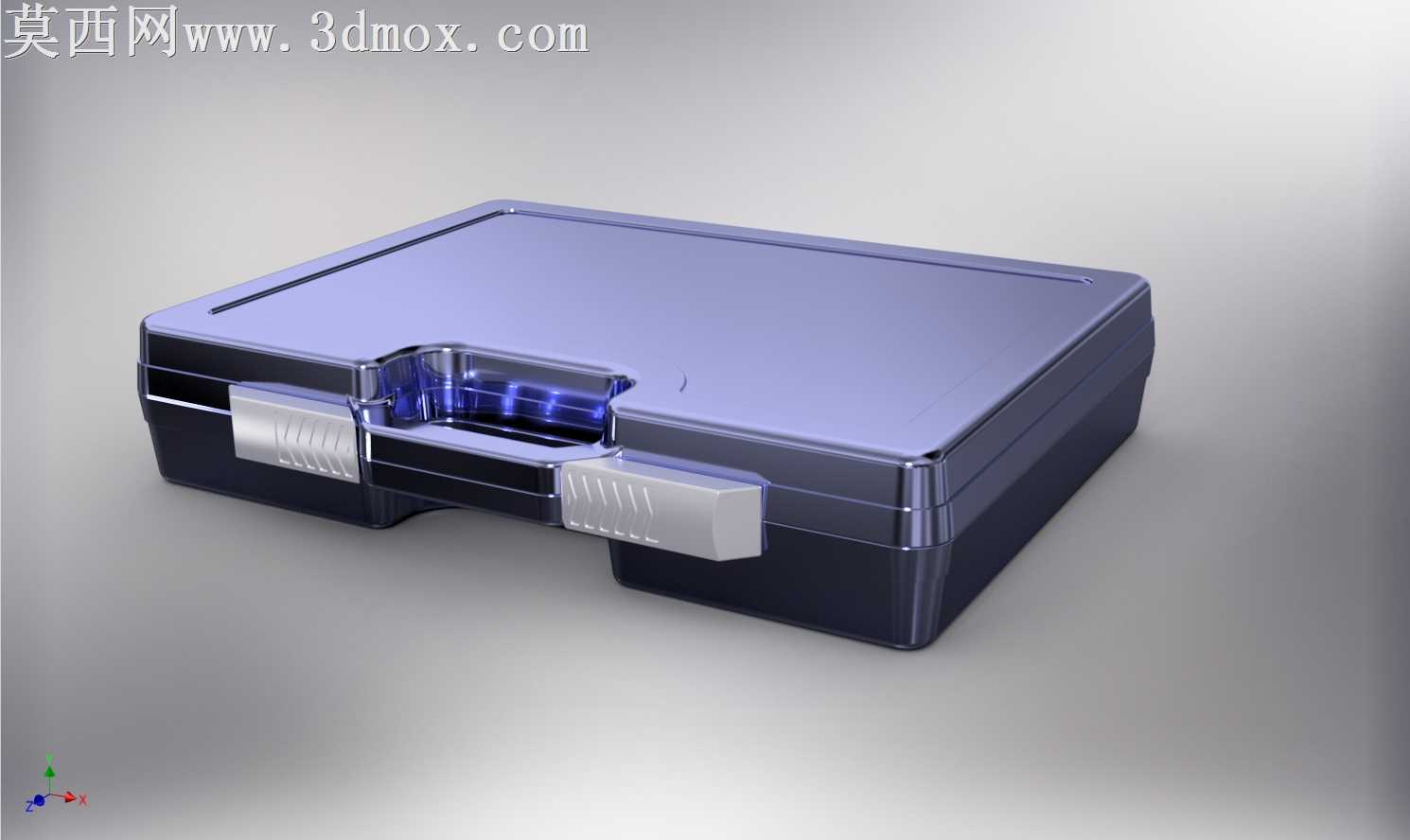

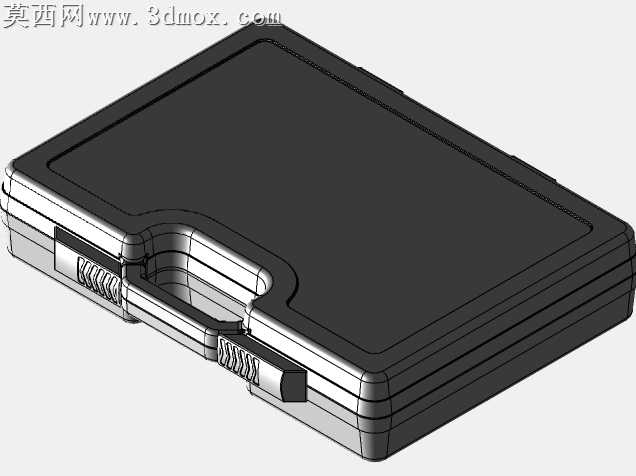

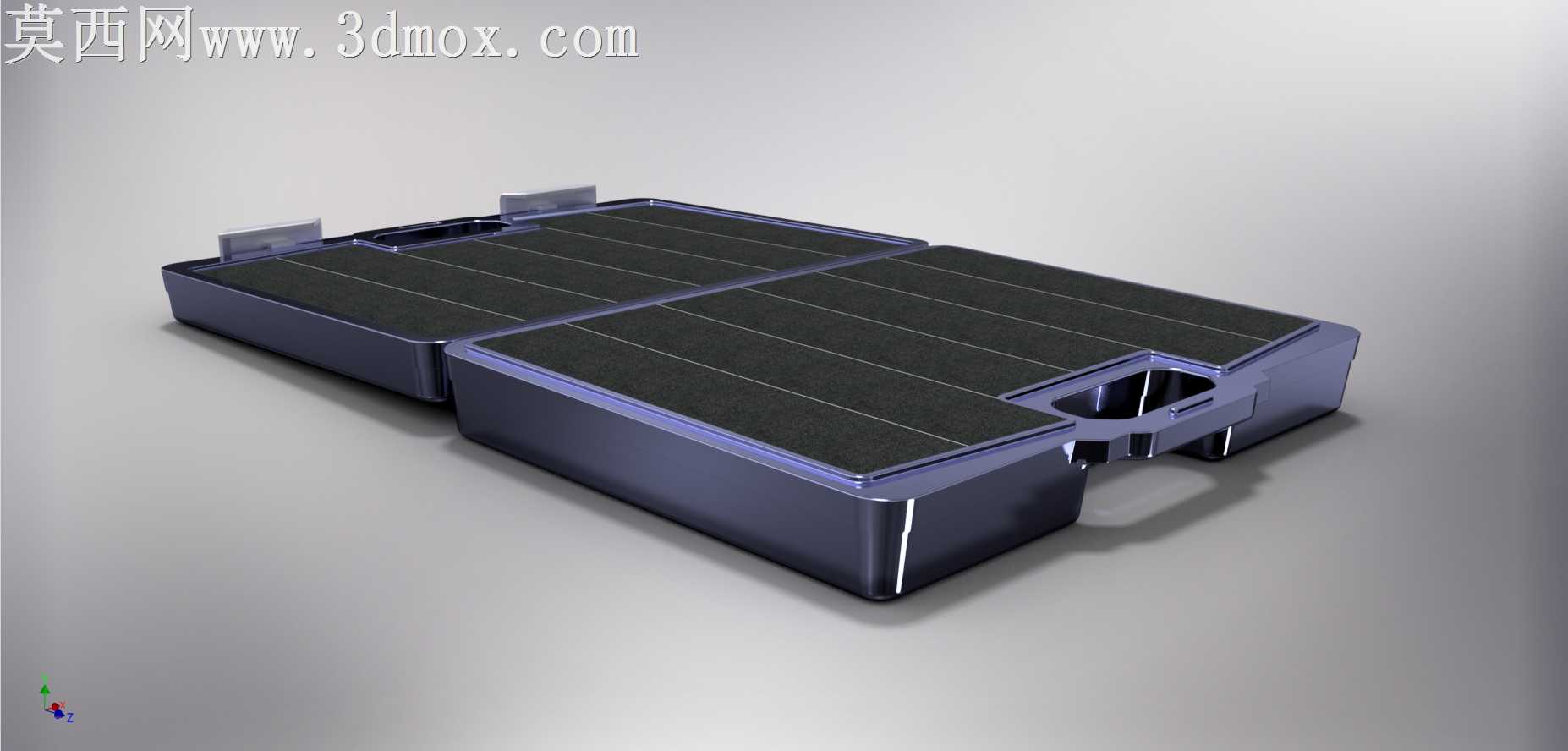

本作品为三款不同尺寸的叠放式塑料工具携带箱三维建模设计，主要用于车间场景下的工具收纳、测量设备规整与工位物料组织，适配吹塑成型的量产工艺需求，可实现低成本规模化生产。建模过程中针对吹塑工艺特性做了专项结构优化，三款箱体分别对应不同储物容量：小号绿色款尺寸为300×250×65mm，中号蓝色款尺寸为350×275×70mm，大号红色款尺寸为400×300×75mm，最长款箱体长度可达600mm，覆盖不同规格工具的存放需求。整体模型共构建八个独立实体结构，重点实现了箱体标签签的功能结构、外壳滑动与锁定结构，以及外壳与内部插件的共享分模线设计，建模阶段同步监测外壁成型厚度，将整体壁厚统一控制在3毫米，既保证吹塑成型的工艺可行性，也兼顾箱体使用的结构强度，降低后续开模的调整成本。外观设计上做了高光泽塑料材质渲染，分别赋予三款箱体半透绿、半透蓝灰、金属酒红三种差异化的外观材质，还原真实吹塑塑料箱的表面质感，同时配套制作了内部泡沫衬垫的纹理贴图，模拟工具箱内部缓冲防护层的视觉效果。结构设计上充分考虑使用便利性，箱体侧边设置防滑锁扣结构，顶部集成内嵌式提手，堆叠状态下上下箱体可通过定位结构实现稳定叠放，避免滑移倾倒；分模线设计贴合外观造型，不会破坏箱体整体的流畅视觉效果，同时方便用户根据自身使用需求，对内部插件布局做自定义调整，适配不同工具的收纳场景。建模过程中同步优化了模型的通用性，除原生建模格式外，可导出通用STEP格式文件，支持多类三维设计软件导入编辑，模型保留完整的实体特征与材质层级，方便后续做结构调整、工程图导出或者渲染方案修改，整体设计兼顾工艺可行性、使用实用性与外观美观度，可直接用于吹塑产品的前期方案验证、结构评审与量产参考。
