四通道称重传感器配套多接口信号放大器

在工业称重计量、料仓料位监测、多工位测力校验这类需要同时接入多路称重传感单元的场景里，单通道信号放大装置往往需要多台并联布设，不仅布线杂乱，不同设备间的参数匹配也容易带来零点漂移、信号同步偏差的问题，这款四通道信号放大器就是针对这类痛点做的结构与功能整合设计。从实际使用场景来看，它可以同时接驳4个电阻应变式称重传感器，常见于平台秤多点称重支撑、自动化生产线在线重量分选、仓储货架载荷分布式监测、小型试验台多维度力值采集等工况，能将传感器输出的毫伏级微弱应变信号统一调理为标准工业信号，支持0-5V、0-10V电压输出以及4-20mA电流输出，可直接对接PLC、数据采集卡、工业显示仪表等后端设备，省去了额外的信号转换模块布设成本。

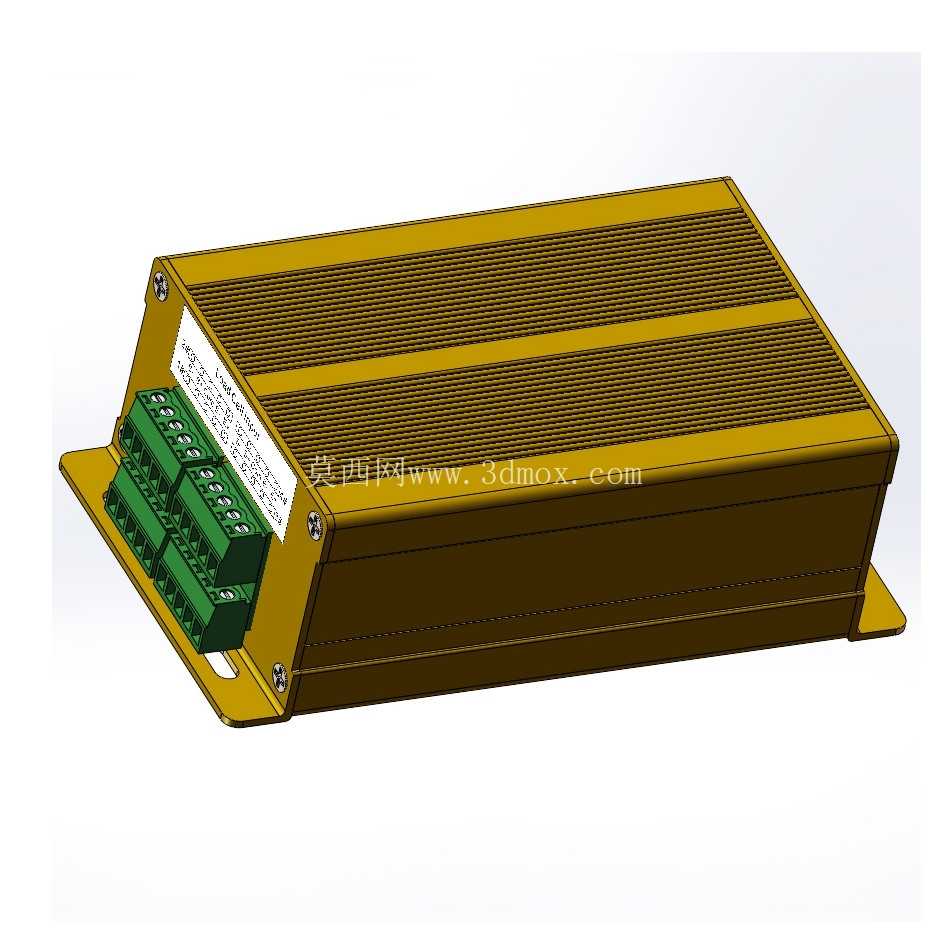

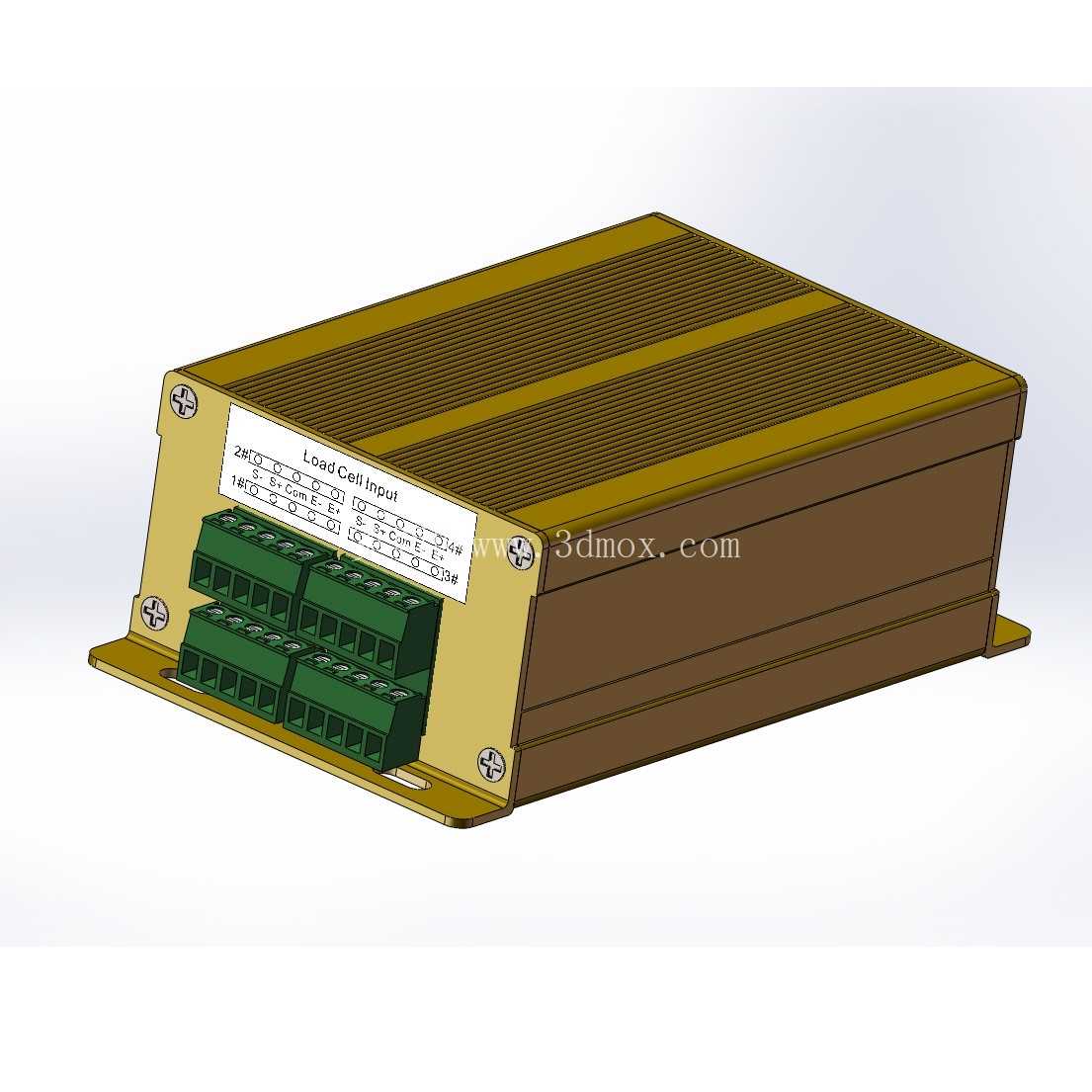

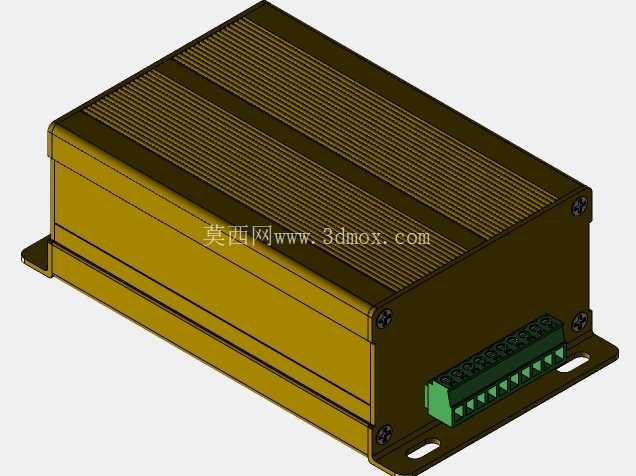

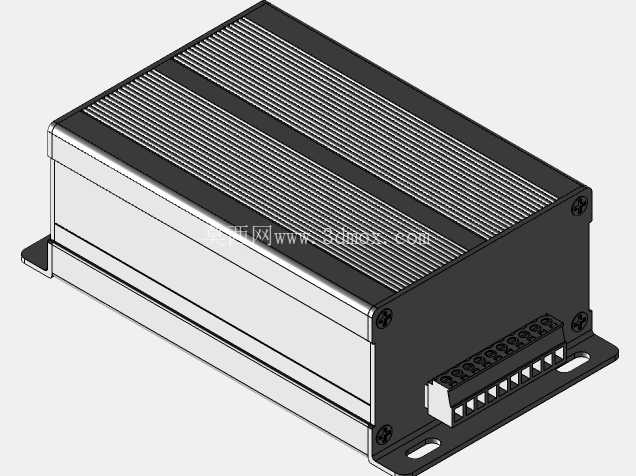

从结构设计思路上，这款放大器采用了金属屏蔽壳体，外壳做了带散热筋的凹凸结构，既可以提升壳体的结构强度，避免工业现场磕碰带来的壳体变形，也能增大散热面积，让内部调理电路长时间工作产生的热量可以快速散出，保证温漂控制在合理区间，适配车间内-10到50摄氏度的常规工作环境。壳体两端的安装耳带固定安装孔，可直接通过螺栓固定在设备机架、电控柜内部安装梁或者称重台架的侧面，安装时不需要额外做定制安装支架，安装孔位的间距适配工业常用的35mm标准安装间距，也可以兼容导轨安装附件的加装需求。接线端采用双层插拔式绿色接线端子排，每一路传感器的激励、信号正负、屏蔽线都有独立的接线位，端子排做了防呆设计，插反时无法推入，避免现场接线时接错引脚烧坏电路，端子旁印有清晰的通道标识与引脚定义，现场调试时不需要反复查阅说明书就能完成接线，上层端子排对应1、2通道，下层对应3、4通道，布线时可以顺着端子排走向整理线束，减少柜内走线交叉。

从功能特性来看，每一路通道都支持独立的零点校准与增益调节，不需要因为某一路传感器的更换重新校准全部通道，针对不同灵敏度的称重传感器（常见的1mV/V、2mV/V、3mV/V规格）都可以通过板载的微调电位器做匹配调整，保证四个通道的输出一致性偏差控制在千分之二以内，满足多传感器并联求和或者独立采集的不同需求。壳体侧面的标签印有通道对应关系与接线定义，即使设备使用多年标签磨损，端子旁的丝印标识也能提供接线参考。设备的供电支持宽电压范围输入，适配工业现场常见的直流供电场景，电源输入端带防反接保护，现场接线时即使正负极接反也不会烧坏内部电路，信号输出端带浪涌抑制电路，可抵御现场电机启停、接触器分断带来的尖峰电压干扰，保证输出信号的稳定性。

从安装边界尺寸来看，这款放大器的整体外形为长方体结构，宽度方向适配标准电控柜的层板安装空间，深度方向不会突出柜内安装梁过多，接线后线束的弯曲半径预留充足，不会出现端子处线束弯折过度导致的线芯断裂问题。安装时需要注意在设备周边预留至少10mm的散热空间，不要紧贴其他发热器件布设，屏蔽层需要单端接大地，避免不同接地点之间的电位差带来的共模干扰。在多设备并排安装时，设备之间的间距保持在5mm以上即可满足散热需求，不需要额外预留过大空间，可有效节省电控柜内的安装空间。相比传统的单通道放大器组合方案，这款四通道集成设备的整体体积缩小了近40%，布线工作量减少一半以上，同时因为所有通道的调理电路都在同一屏蔽壳体内，通道间的串扰控制更优，在需要同步采集多路称重信号的场景下，信号的同步性远优于多台单通道设备组合的方案，尤其适合多支撑点的称重平台使用，四个传感器的信号可以在设备内部完成求和调理，直接输出总重量对应的标准信号，不需要后端设备再做额外的运算处理，降低了后端控制系统的程序编写工作量。
