多量程三轴力测量称重传感器结构

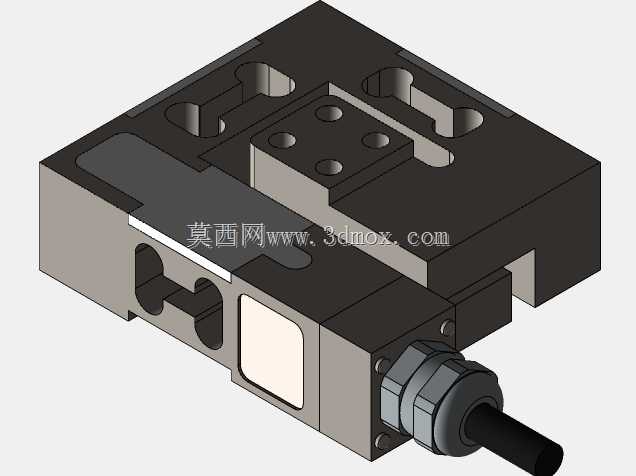

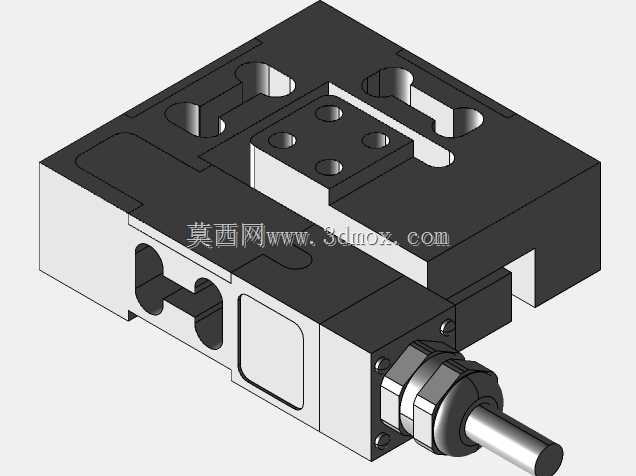

　　在工业测力与称重检测场景里，这类三轴结构的多轴力传感器，主要解决单轴传感器无法同时采集空间三个正交方向受力数据的痛点，常见应用在精密装配压装工位的力反馈控制、机器人末端执行器的接触力检测、小型试验台的载荷标定、自动化产线的在线称重与受力监测环节，也会用于精密运动平台的碰撞力检测、医疗器械的操作力反馈等对多向力数据有同步采集需求的场合。从结构设计逻辑来看，这款传感器采用一体化弹性体基体设计，主体为方形块状结构，弹性体部分加工有对称分布的应变梁结构，通过在三个正交方向的应变梁上粘贴应变片，实现X、Y、Z三个方向力值的独立测量，同时通过结构解耦设计，降低不同方向受力时的串扰影响，保证各轴测量的精度。传感器顶部设置有独立的受力安装凸台，

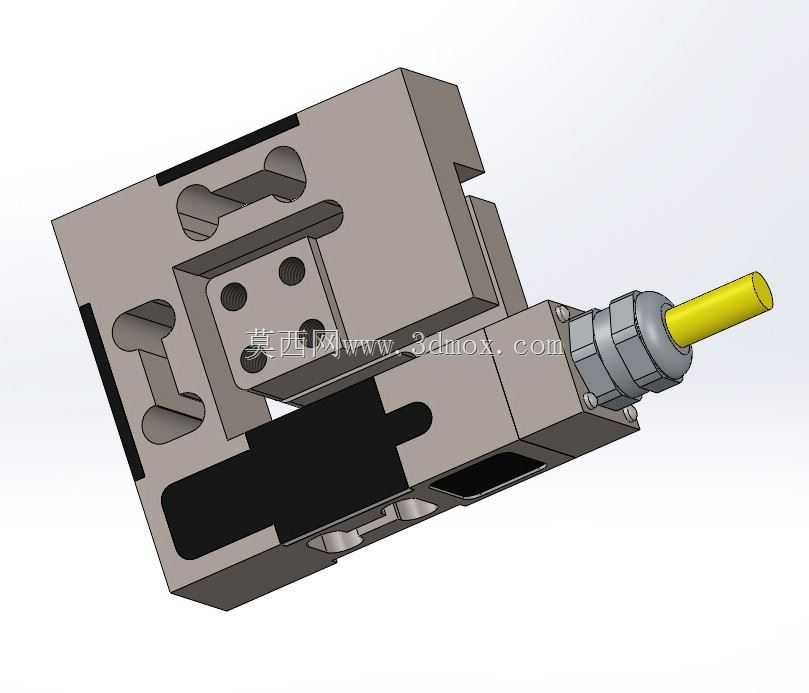

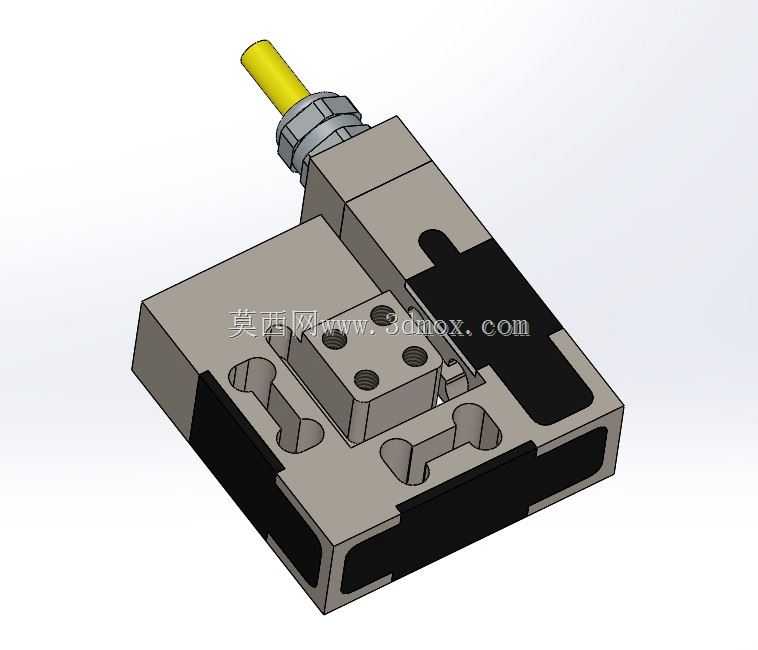

　　凸台上加工有标准安装螺孔，用于和被测负载或者执行端连接，保证受力能够直接传递到弹性体的敏感区域，避免额外的连接结构带来的力值损耗或者测量误差。出线端采用侧置的航空接头结构，接头带有锁紧螺母，能够在工业现场的振动环境下保证连接可靠性，出线方向平行于传感器基体侧面，不会额外占用Z向的安装空间，适合安装空间紧凑的场合。从安装边界来看，传感器基体底部为平整安装面，四周预留有安装固定的通孔位置，安装时可以通过螺栓直接固定在设备基座或者安装支架上，不需要额外设计复杂的转接结构，基体的边角做了倒角处理，避免安装时与周边结构发生干涉。弹性体的应变区域外侧设置有防护挡边，能够阻挡现场的切屑、粉尘直接接触应变片粘贴区域，

　　同时黑色的密封填充层覆盖在应变片布置的槽位外侧，起到一定的防尘、防潮作用，适配普通工业车间的使用环境。在选型适配时，100N、200N、500N、1000N的不同量程版本，弹性体的应变梁厚度会做对应调整，小量程版本的应变梁更薄，灵敏度更高，适合微小力值的精密检测场景，大量程版本的应变梁刚度更高，能够承受更大的过载载荷，适合重载场合的力值检测。设计过程中需要重点考虑各轴的刚度匹配，避免某一方向刚度过低导致动态响应差，同时要保证弹性体的应力集中区域完全落在应变片的粘贴范围内，避免长期受力后出现塑性变形，影响传感器的使用寿命和测量稳定性。安装时需要保证受力方向与传感器的三个测量轴尽量对齐，过大的偏角会引入额外的测量误差，

　　同时固定螺栓的锁紧力矩需要符合设计要求，力矩过大会导致弹性体产生预变形，零点出现偏移，力矩过小则会在动态受力时出现连接松动，导致测量数据跳变。这类传感器的输出信号可以搭配对应的变送器转换为标准模拟量或者数字信号，直接接入设备的PLC或者数据采集系统，实现力值的实时显示、超限报警、闭环控制等功能，在精密装配场景中，能够通过三个方向的力值变化判断装配是否到位，是否存在卡滞、偏载等异常情况，有效提升装配良率；在机器人打磨、抛光等接触式作业场景中，能够实时反馈末端的接触力，配合力控算法实现恒力作业，保证加工一致性。
