1000kN煎饼式压向称重测力传感结构

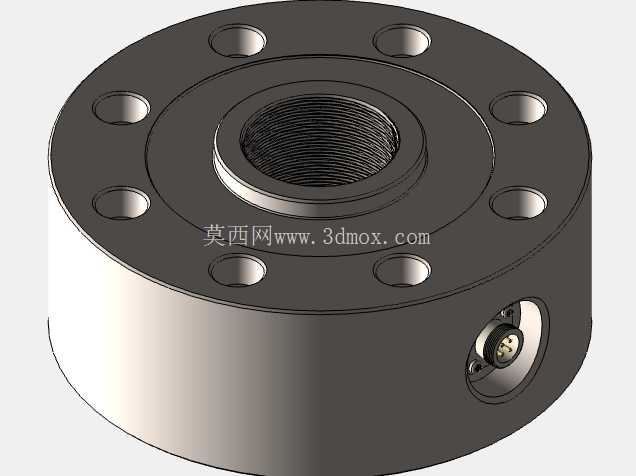

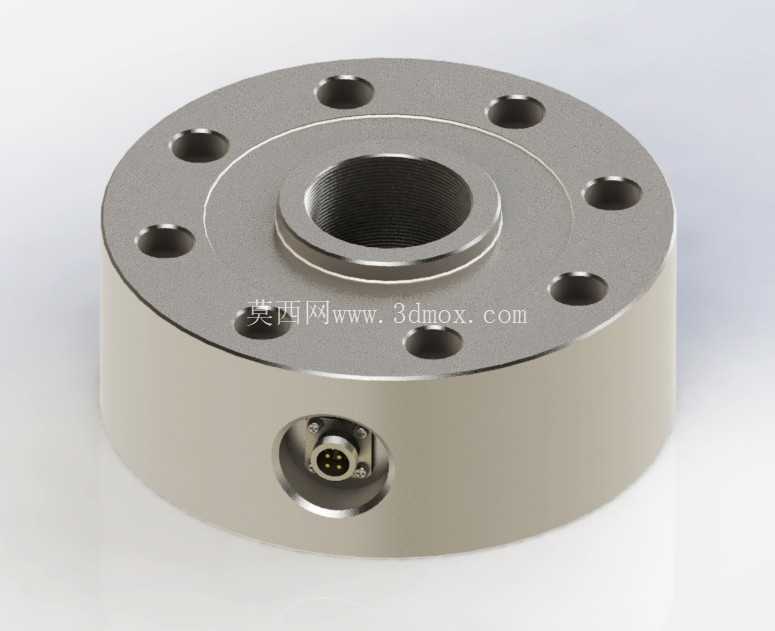

　　在大型起重设备载荷校验、重型压机压装力监测、料仓仓储称重、桥梁支座反力测试这类大吨位力值检测场景里，压装式称重传感器的安装适配性、抗偏载能力直接决定整套测力系统的可靠性，这款100吨级轮辐式压向传感结构，就是针对大吨位静态、准动态力值测量需求设计的专用测力元件。从结构设计逻辑来看，整体采用矮圆柱轮辐式本体，上端面设置均布的8个安装通孔，围绕中心螺纹加载孔呈圆周排布，这种布局能让安装螺栓的预紧力均匀作用在本体法兰面上，避免局部应力集中导致的测量零点漂移，中心位置的内螺纹加载孔直接承接外部压头传递的轴向载荷，力传递路径短，能减少侧向分力对测量精度的干扰。

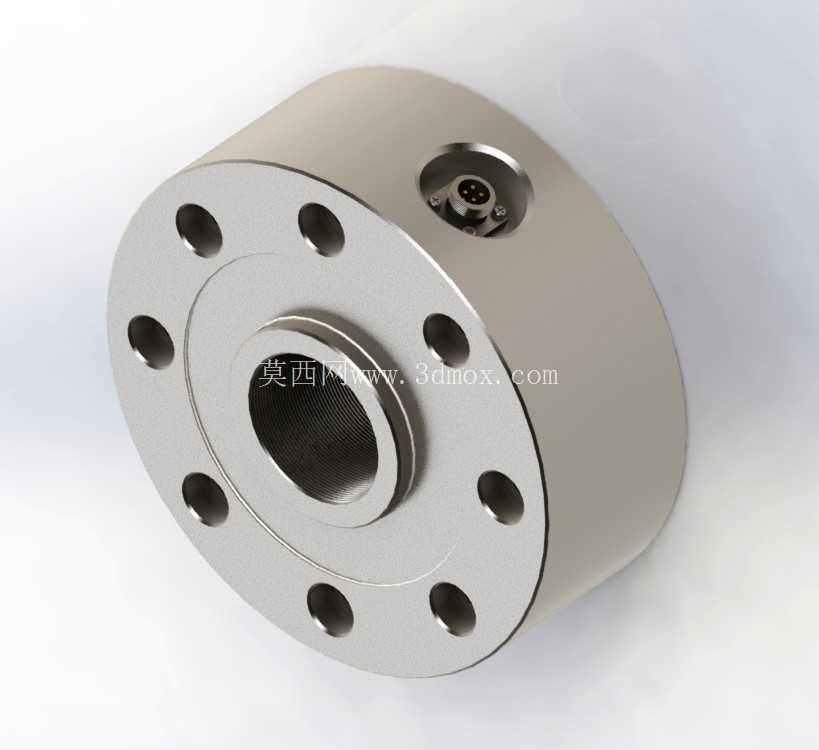

　　本体侧面预留的航插接口位置做了下沉式防护设计，接口嵌入本体侧壁的凹槽内，既可以避免安装、搬运过程中磕碰损坏接插件，也能减少现场粉尘、切削液直接侵入接口缝隙，适配工业现场复杂的安装环境。从安装边界来看，这类大吨位压向传感器对安装基面的平面度有明确要求，上下承载面的平行度偏差需要控制在0.05mm以内，否则偏载带来的附加弯矩会让弹性体产生非轴向形变，直接拉低测量线性度，建模时特意还原了本体上下端面的磨削加工余量特征，安装孔的位置度公差按照H7级精度匹配常用的M16高强度安装螺栓，中心加载螺纹规格匹配通用型压式加载头，不需要额外定制转接件就能直接适配多数大吨位测力台架的安装接口。

　　功能特性层面，轮辐式剪切梁结构的弹性体设计，本身就具备天然的抗偏载、抗侧向力优势，相比柱式传感器，它的侧向力影响系数能控制在0.5%F.S以内，在现场安装无法保证绝对对中的场景下，依然能保持稳定的测量输出，本体采用合金钢整体加工成型，弹性体区域做了专门的应力集中槽设计，让额定载荷下的应变区形变控制在弹性形变安全区间内，既保证足够的测量灵敏度，又能承受150%额定载荷的过载冲击而不产生塑性形变。

　　实际选型应用时，这类传感器常被用在大型衡器的称重模块、液压机的压力闭环控制、重型构件的载荷试验台架上，安装时需要在传感器上下端面分别加装硬度不低于HRC40的承载垫板，避免局部压应力过大压伤安装基面或者传感器端面，建模过程中还原了本体所有的安装特征、接口尺寸、应力槽结构，结构设计人员可以直接调用该模型完成测力台架的整体装配校核，提前验证安装空间、螺栓排布、加载路径是否存在干涉问题，不需要反复测绘实物调整装配尺寸。不同于小量程传感器的薄壁弹性体设计，百吨级压向传感器的本体壁厚、法兰厚度都经过严格的刚度校核，在额定载荷下本体的轴向压缩变形量控制在0.03mm以内，不会因为自身形变过大影响整套设备的加载精度，侧面的走线槽、接口安装位的尺寸也完全按照工业级航插的实际安装尺寸建模，装配时可以直接匹配标准M12四芯航插，不需要额外修改接口安装位的尺寸。
