三通道称重传感信号转换放大器结构设计

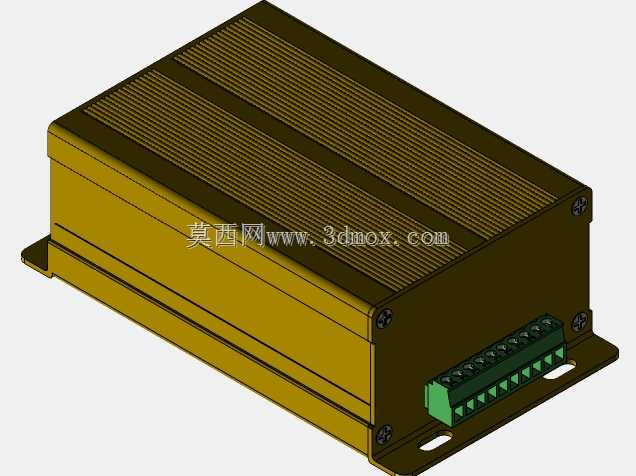

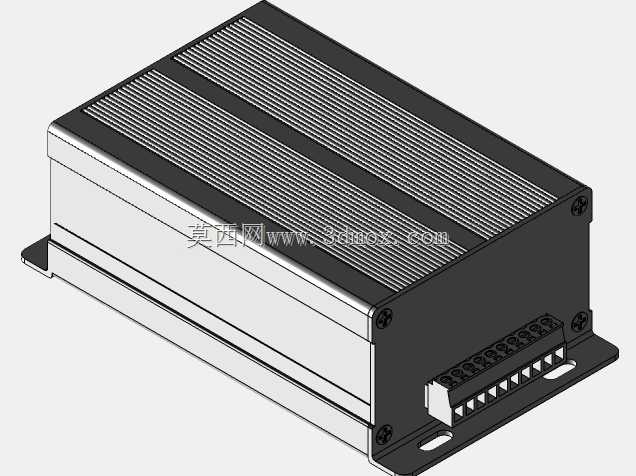

　　在工业称重、多轴力检测场景中，前端称重传感器输出的mV级弱信号极易受现场电磁干扰，且无法直接被PLC、采集卡等后端设备识别，这类三通道信号转换放大器就是为解决该痛点设计的信号调理单元，可同时接入三路称重或力传感器信号，适配多轴力检测、多点位称重的设备集成需求，常见于自动化装配线压装力监测、料仓多点称重、工业机器人末端力反馈、试验机多向力采集等场景。从结构设计来看，外壳采用挤压铝型材加工，表面做硬质阳极氧化处理，型材本体自带的散热筋结构沿壳体长度方向排布，既可以提升壳体结构强度，避免安装或运输过程中受挤压变形，也能增大散热面积，将内部信号调理电路工作产生的热量快速导出，保证长时间工业现场运行的稳定性，外壳两端采用端盖封板通过螺丝锁紧，

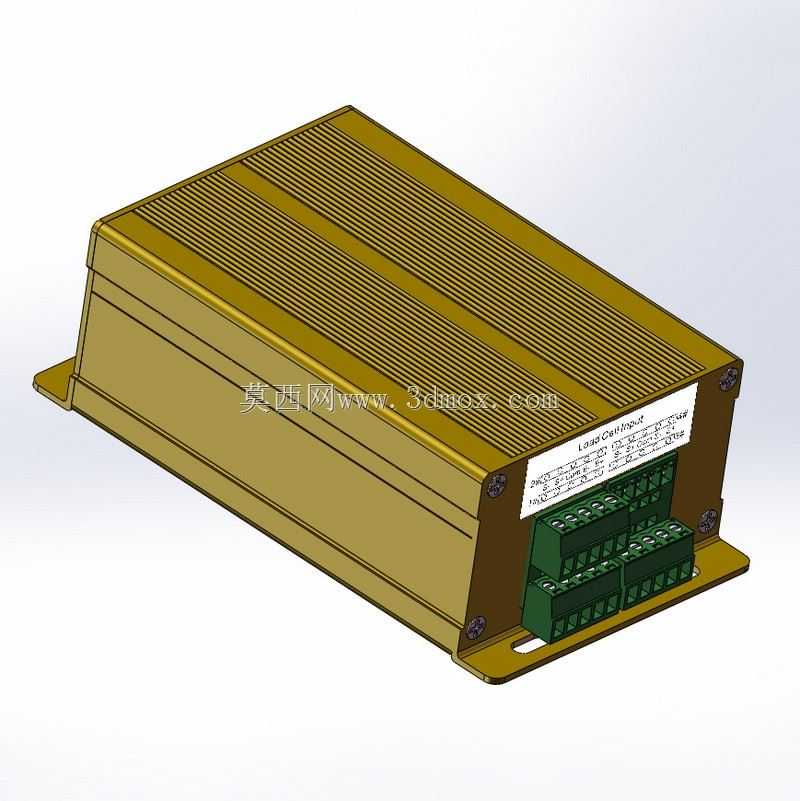

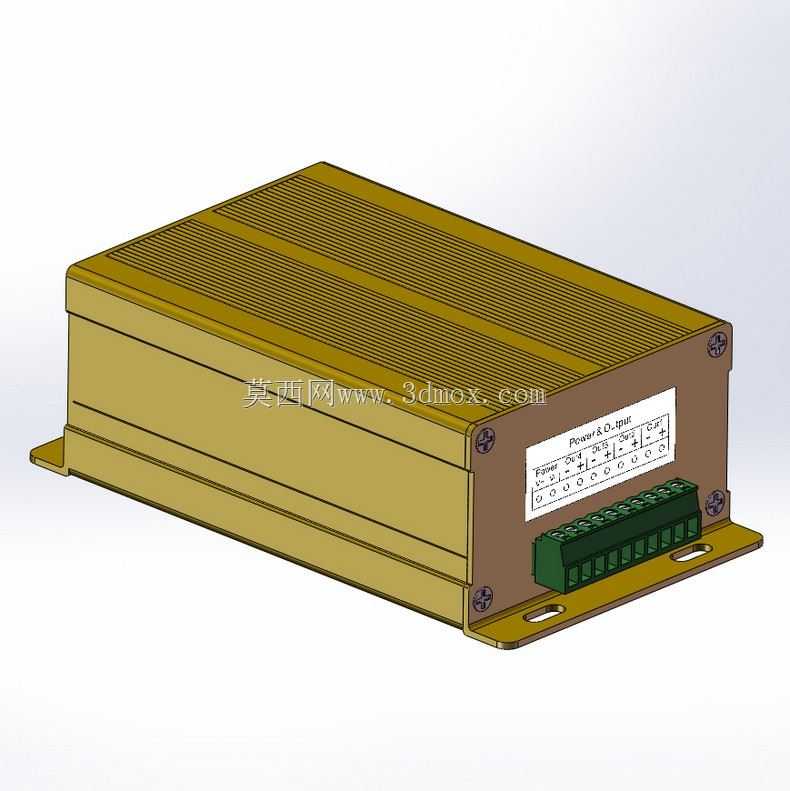

　　防护等级可满足常规工业车间的防尘要求，底部延伸出带安装孔的固定耳，安装孔位间距适配标准工业安装导轨或设备安装板的开孔尺寸，安装时可直接通过螺丝固定在设备机柜内壁或检测工位旁的安装支架上，不需要额外设计转接固定件。壳体侧面预留的接线端口采用端子排布局，每一路信号输入、激励电源、输出端口都做了分区排布，端子旁印有清晰的丝印标识，现场接线时可直接对应标识完成接线，避免错接导致的设备损坏，输出端支持0-5V、0-10V、4-20mA三种标准工业信号输出，可直接匹配不同后端采集设备的接口要求，不需要额外增加信号转换模块。内部电路布局做了分层设计，信号放大电路与电源电路做了物理隔离，减少电源纹波对弱信号放大的干扰，

　　每一路信号通道都做了独立的信号调理回路，通道之间做了屏蔽隔离，避免多通道同时工作时的信号串扰，保证每一路信号的转换精度。在做三维建模时，需要重点关注几个边界尺寸：首先是壳体的整体外形尺寸，要保证安装后不会与周边设备部件产生干涉，尤其是接线端的预留空间，要保证端子排接线后线缆的弯曲半径符合要求，不会出现线缆过度弯折导致的接触不良；其次是底部安装耳的开孔尺寸与孔位间距，要匹配常用的M4安装螺丝，安装孔与壳体边缘的距离要满足螺丝安装时的扳手操作空间；另外壳体的散热筋高度不能超出整体安装边界，避免安装时与相邻部件剐蹭，端盖的固定螺丝沉头深度要控制好，保证螺丝锁紧后不会突出端盖表面，影响外观或造成安装干涉。这类信号放大器在设备选型时，

　　需要结合前端传感器的激励电压要求、输出信号类型、后端采集设备的输入量程来匹配参数，而结构设计上的标准化安装尺寸、合理的接线空间、可靠的散热与防护设计，是保证其在工业现场长期稳定运行的基础，建模过程中需要还原每一处结构细节，包括端子排的排布位置、安装耳的倒角处理、外壳的拼接缝隙控制，这些细节都会直接影响后续实际生产装配的可行性与现场使用的便利性。
