法兰式双法兰反作用扭矩检测传感装置

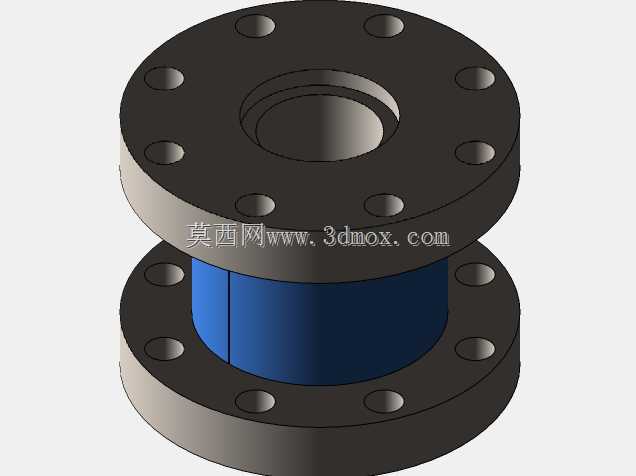

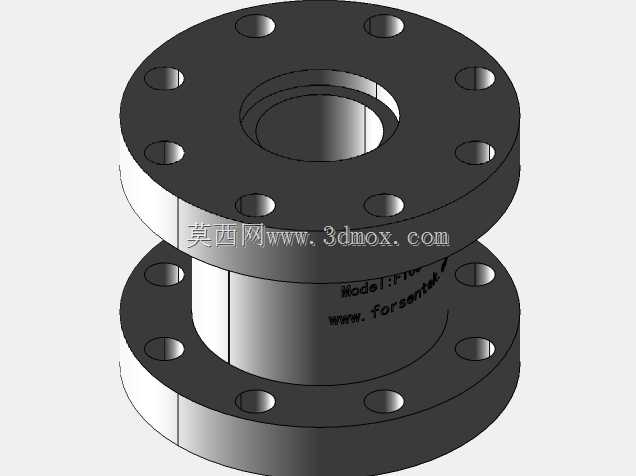

　　在工业传动系统的扭矩监测场景里，这类双法兰结构的反作用扭矩传感装置是台架测试、传动链载荷校核环节的核心检测部件，不同于轴套式串接安装的扭矩传感器，双法兰的结构形式不需要额外定制轴系对接工装，两端法兰可直接与被测端、负载端的法兰构件通过螺栓刚性连接，安装同轴度更容易保证，也能适配更大扭矩量程的检测需求，常见于电机出厂性能测试、减速机传动效率验证、大型设备传动轴系载荷长期监测等工况，能实时采集传动过程中产生的反作用扭矩数值，为设备运行状态评估、传动系统故障预判提供精准的数据支撑。从结构设计逻辑来看，该传感装置的主体采用三段式布局，两端为带均布安装孔的法兰盘，中间段为扭矩应变检测的核心承载段，法兰盘上的安装孔做了等节距圆周排布，

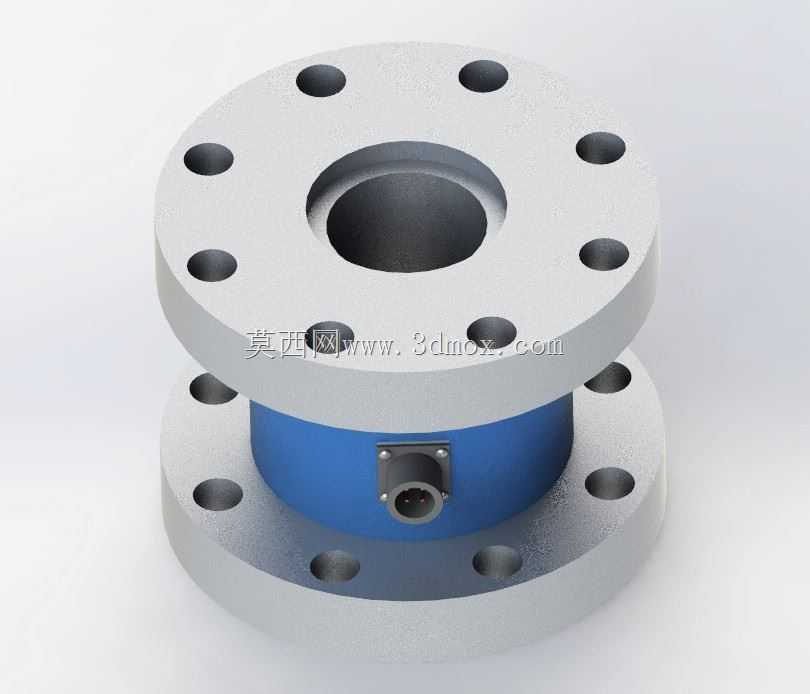

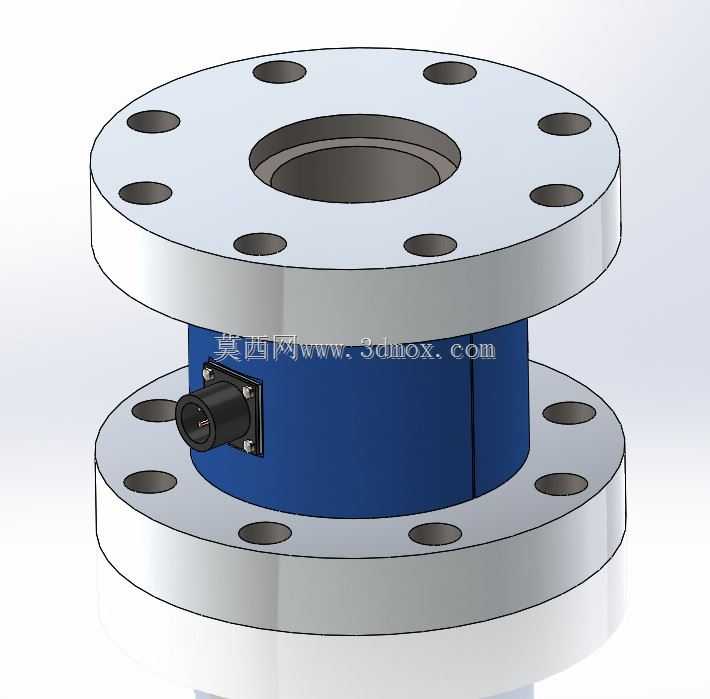

　　分别对应不同公称通径法兰的螺栓安装孔位，能兼容2000Nm、3000Nm、5000Nm三个量程段的安装尺寸边界，不需要针对不同量程更换对接法兰，降低了测试台架的工装改造成本。中间的核心检测段外部做了防护壳体设计，内置的应变检测元件通过密封结构与外界环境隔离，能避免车间内的切削液、粉尘侵入检测腔，保证应变片的测量精度长期稳定，壳体侧面预留了信号输出接口的安装位，接口采用法兰式固定结构，能防止设备运行过程中振动导致的信号线松脱，保证信号传输的连续性。在安装边界设计上，两端法兰的端面做了精加工平面处理，平面度控制在0.02mm以内，安装时只需要清理对接法兰端面的杂物，按照对角顺序拧紧连接螺栓就能保证足够的连接刚性，不需要额外打定位销，

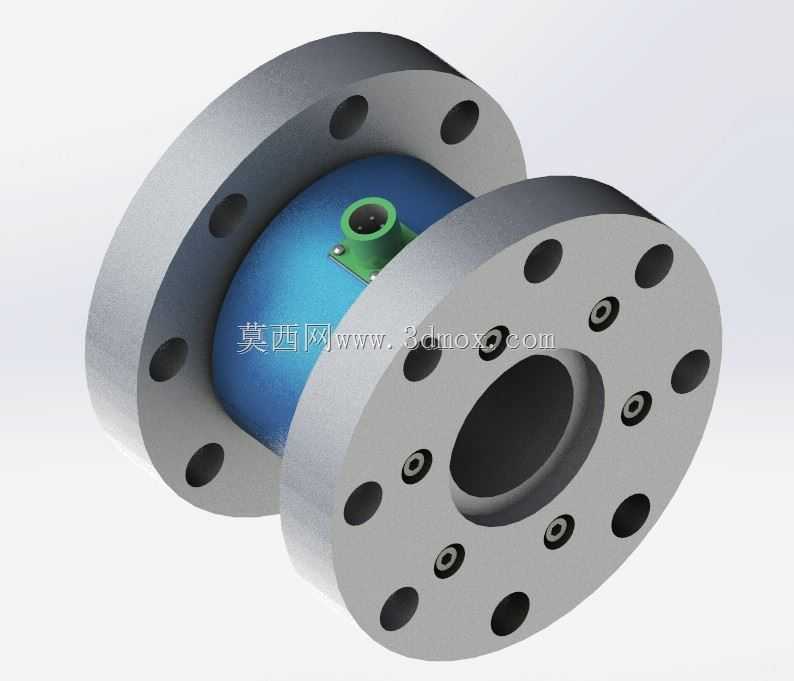

　　因为法兰盘上除了大尺寸的螺栓通孔之外，还设置了小规格的紧定螺纹孔，在螺栓拧紧之后可以拧入紧定螺钉消除连接面的微小间隙，避免传动过程中出现微幅滑移影响测量精度。装置的整体轴向尺寸做了紧凑化设计，在保证应变段弹性体足够形变长度的前提下，尽可能压缩了整体长度，能适配安装空间局促的传动链布局，不需要对原有设备的轴系间距做大幅调整，降低了存量设备加装扭矩监测模块的改造难度。从实际使用的角度来看，这类反作用式扭矩传感器不需要在旋转轴上集流环或者无线供电模块，避免了旋转部件长期磨损带来的维护需求，静态测量精度更高，适合长期固定安装在设备的传动节点上做持续的扭矩监测，比如在大型带式输送机的驱动端、风力发电机组的齿轮箱输出端、

　　船舶推进轴系的传动节点上，都能看到这类结构的扭矩传感装置，它不需要随轴高速旋转，整体的防护等级可以做得更高，能适应户外、高湿、多粉尘的恶劣工业环境。在三维建模过程中，这类零件的建模重点在于两端法兰安装孔的位置度精度，以及中间弹性体段的壁厚控制，因为弹性体的壁厚直接决定了传感器的量程范围和测量灵敏度，建模时需要严格按照受力仿真的结果来确定壁厚尺寸，同时要保证弹性体段与两端法兰的同轴度，避免安装后出现附加弯矩影响测量结果。法兰盘上的安装孔需要做沉孔处理，让连接螺栓的头部完全沉入沉孔内，避免螺栓突出法兰端面影响对接平面的贴合度，信号接口的安装位需要做密封槽设计，安装密封圈之后能达到IP65以上的防护等级，满足工业现场的使用要求。在选型适配的时候，工程人员只需要确认两端法兰的对接孔位参数、额定扭矩量程、输出信号类型，就能直接选用该结构的传感装置，不需要额外做结构定制，因为它的安装尺寸已经覆盖了常用的工业法兰标准，能直接对接市面上绝大多数的电机、减速机、传动轴的法兰接口，大幅缩短了设备改造或者测试台架搭建的周期。
