1000kN轮辐压缩式称重测力传感器结构

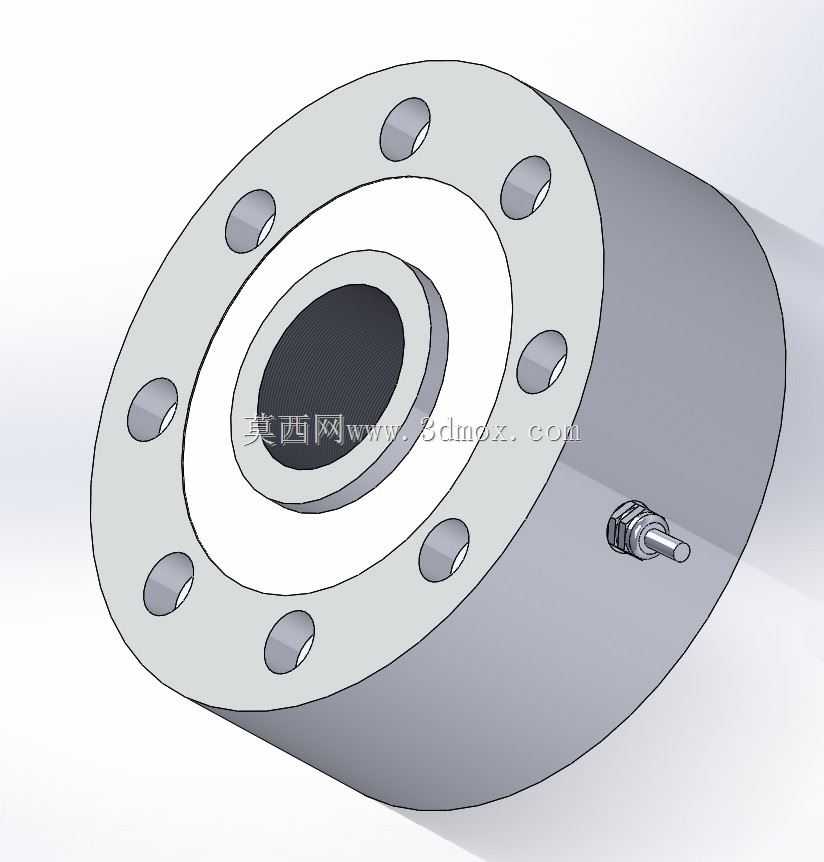

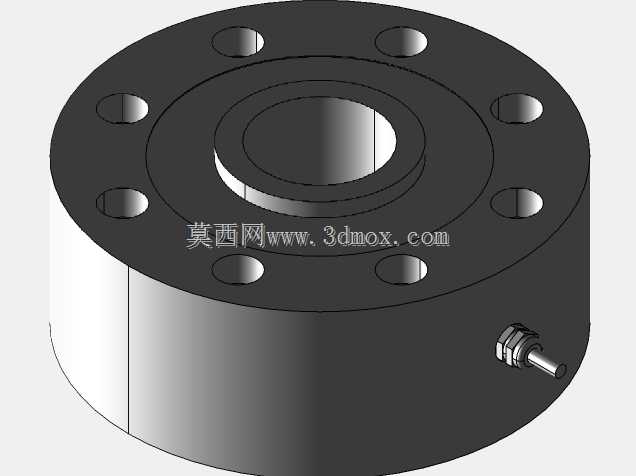

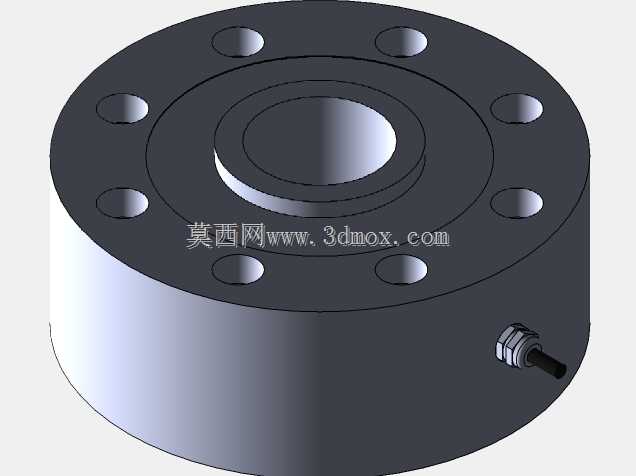

　　这类轮辐结构的压缩式称重测力元件，常被部署在大吨位料仓称重、重型压力机载荷闭环、桥梁支座反力监测、大型起重设备限载保护这类需要精准获取轴向压力值的工业场景中，区别于小量程的S型拉压传感器，该类结构的核心优势是抗偏载能力强，侧向力干扰下的输出漂移远低于柱式传感器，在存在一定安装偏心、承载面不完全平行的现场工况下，依然能保持稳定的测量精度。从结构设计逻辑来看，整体采用矮圆柱式的承载主体，上端法兰面均匀布置8个沉头安装孔，孔位的分度圆、沉孔深度都经过匹配计算，既保证安装螺栓的预紧力足够抵抗侧向冲击载荷，又不会因为孔位过于靠近弹性体敏感区域导致应力集中，影响测量线性度。弹性体的核心应变区设计在法兰与圆柱主体衔接的轮辐辐条位置，

　　应变片粘贴在辐条的剪切应力区，这种剪切梁式的应变布局，能让传感器在承受100吨额定压缩载荷时，应变区的应力水平始终控制在材料弹性形变区间内，避免长期满载使用出现蠕变漂移。出线端采用侧置的航插接口，接口位置低于法兰安装面，安装时不会被上端承载压板磕碰，接口的密封结构可以适配工业现场多粉尘、偶有切削液飞溅的使用环境，不需要额外加装防护套就能满足IP65级别的基础防护要求。安装边界方面，整体外径尺寸适配常规大吨位称重模块的安装座，法兰端面的平面度要求控制在0.02mm以内，安装时承载面与安装底座之间需要加装硬度不低于HRC40的垫板，避免长期重载下压导致接触面凹陷，引入测量误差；传感器的中心通孔设计既可以用于穿装定位销，

　　实现承载结构的对中安装，也能在部分需要穿过拉杆的场景下使用，拓展了安装适配性。在实际选型匹配时，需要注意该类传感器的额定载荷是1000kN，过载能力通常为150%额定载荷，极限过载不超过200%，如果现场存在频繁的冲击载荷，需要在选型时预留足够的载荷余量，同时配套的安装底座要保证足够的刚性，避免底座形变导致传感器受力不均。从建模细节来看，模型还原了弹性体的所有安装特征，包括沉孔的倒角、航插接口的螺纹细节、中心孔的台阶结构，在做设备整体装配时，可以直接调用该模型完成安装位的干涉检查，不需要再对传感器的安装尺寸进行二次测绘，能大幅缩短重型测力设备、称重系统的设计周期。日常使用中，这类传感器的校准需要配合标准力源在额定载荷区间内逐点标定，

　　安装时要保证螺栓的预紧力均匀，按照对角顺序逐步拧紧螺栓，避免法兰面受力不均导致初始零点偏移；如果用于动态载荷测量场景，还需要在传感器与承载结构之间加装硬质减震垫，过滤高频振动冲击对测量信号的干扰，保证输出信号的稳定性。
