微型S型梁结构推拉力称重传感装置

　　在小量程力值检测场景里，这类S型梁结构的微型传感单元是不少紧凑安装空间下的首选方案，常见于3C产品压装工位的力值反馈、小型自动化装配线的插拔力检测、实验室小载荷材料拉伸试验台、包装设备的张力控制环节，甚至是小型称重平台的单点测力场景，因为整体体积小巧，不需要预留过大的安装空间，能适配很多对安装边界有严格限制的设备布局。从结构设计逻辑来看，这类传感单元采用S型剪切梁的应变原理，弹性体采用整体式合金钢加工而成，中间的镂空应变区是核心受力变形区域，当上下两端承受拉向或者压向的载荷时，应变区产生均匀的微变形，粘贴在应变区的应变片将变形量转化为线性的电信号输出，这种结构的优势在于拉压双向受力的对称性好，侧向力干扰的抑制能力较强，

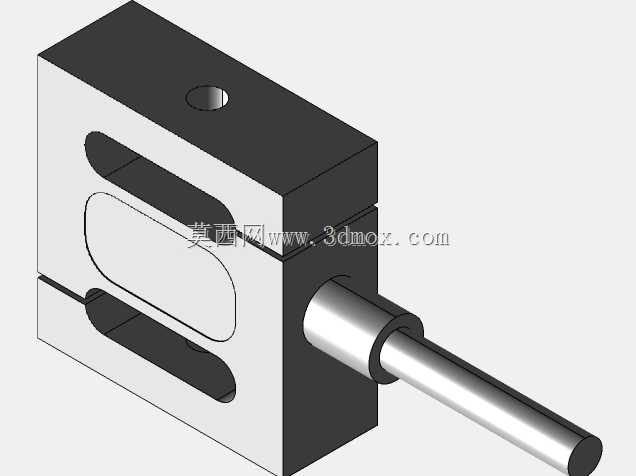

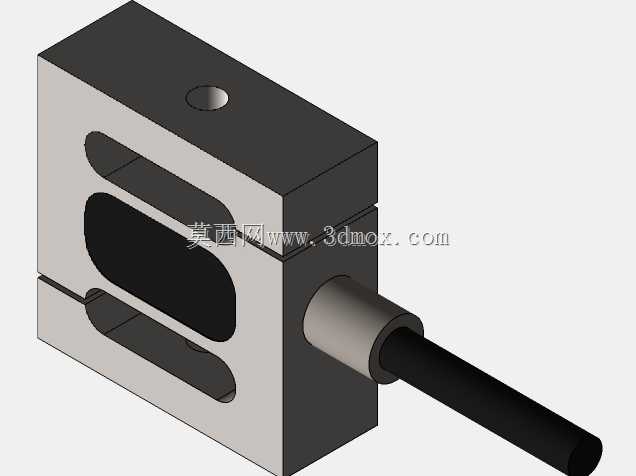

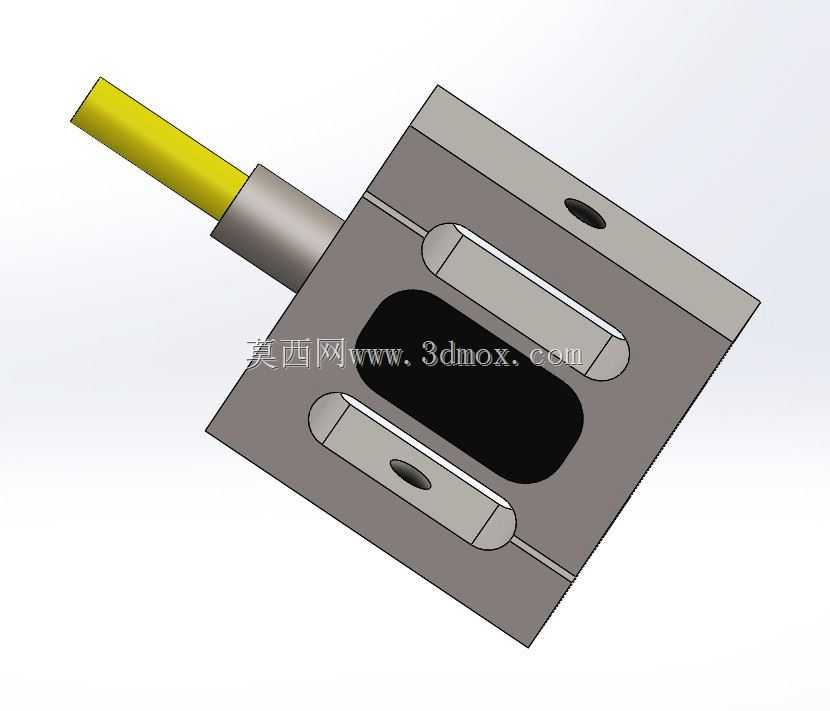

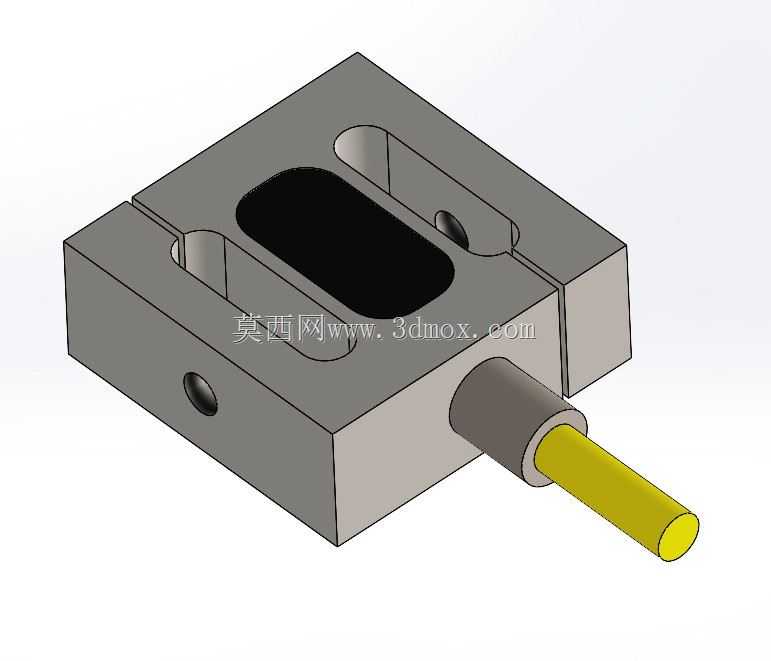

　　不需要额外增加复杂的抗偏载结构就能满足常规小量程检测的精度要求。本次涉及的50N、100N、200N三个量程档位，覆盖了从小载荷插拔力检测到小工位称重的常见需求，不同量程的弹性体应变区厚度会做对应调整，量程越大的型号应变区的有效壁厚越厚，保证在满量程载荷下弹性体的变形量控制在弹性形变安全区间内，不会出现塑性变形影响测量精度与使用寿命。外形结构上，整体为方块式主体结构，侧面引出信号输出线缆，线缆与主体的衔接处做了金属护套加固，避免设备运行过程中线缆反复弯折导致的线芯断裂问题；主体上下端面预留了标准的内螺纹安装孔，安装时可以直接通过螺杆连接上下加载端，不需要额外设计复杂的转接夹具，安装对位时只要保证加载力的方向与传感单元的中心轴线重合，

　　就能有效降低偏载带来的测量误差。安装边界方面，这类微型传感单元的整体外轮廓尺寸控制在厘米级，安装时需要在主体周边预留至少5mm的操作空间用于紧固安装螺杆，线缆引出方向需要预留足够的弯曲半径，避免线缆直角弯折导致的护套破损；安装面的平面度需要控制在0.05mm以内，如果安装面存在明显的凹凸不平，会导致弹性体在安装预紧时就产生附加应力，直接影响零点输出与测量线性度。在实际选型应用时，需要根据实际工况的最大受力值选择对应量程，一般建议常规工作载荷控制在满量程的70%以内，既可以保证测量的线性精度，也能避免偶尔的冲击载荷超出弹性体的承载极限；如果应用场景存在持续的振动工况，还需要在安装连接部位增加防松垫片，避免长期振动导致安装螺杆松动，

　　出现力值检测跳变的问题。从三维建模的角度来看，构建这类模型时需要重点还原弹性体的应变区结构细节、安装螺纹孔的位置精度、线缆引出部位的衔接结构，因为这些细节直接关系到后续做设备装配干涉检查时的准确性，很多工程师在做紧凑设备布局时，往往会忽略线缆护套的突出长度，导致实际装配时线缆和周边结构件产生干涉，建模时把这些细节还原到位，就能在设计阶段提前规避这类装配问题。另外这类传感单元的外部没有多余的凸起结构，主体的四个边角做了小倒角处理，既可以避免安装时划伤操作人员，也能减少安装过程中边角磕碰导致的弹性体损伤，毕竟这类小量程传感器的弹性体壁厚较薄，外力磕碰很容易导致应变区产生不可逆的变形，直接造成传感器报废。在功能特性上，这类S型微型传感器拉压双向的测量一致性较好，不管是做拉伸力检测还是压缩力检测，都能保持较好的线性输出，不需要针对拉压方向做单独的信号校准，对于需要同时检测拉压力的工位来说，能减少信号处理环节的校准工作量；同时整体结构的刚性较好，动态响应速度快，适合用于需要快速采集力值变化的高速装配工位，不会因为弹性体形变滞后导致力值采集延迟，影响设备的闭环控制精度。
