高精度台秤用平行梁式称重测力传感器

　　日常接触的商用电子台秤、小型工业检重工位、仓储打包称重台里，这类平行梁结构的称重传感器是核心测力部件，区别于S型拉压传感器、柱式大量程传感器，这款单点式偏心承载设计的传感器，专门适配台面尺寸400x400mm以内的中小型称重平台，不需要额外搭配多传感器组配的均载结构，单只传感器就能承载整个台面的偏载重量，大幅降低小台秤的结构复杂度与装配成本。

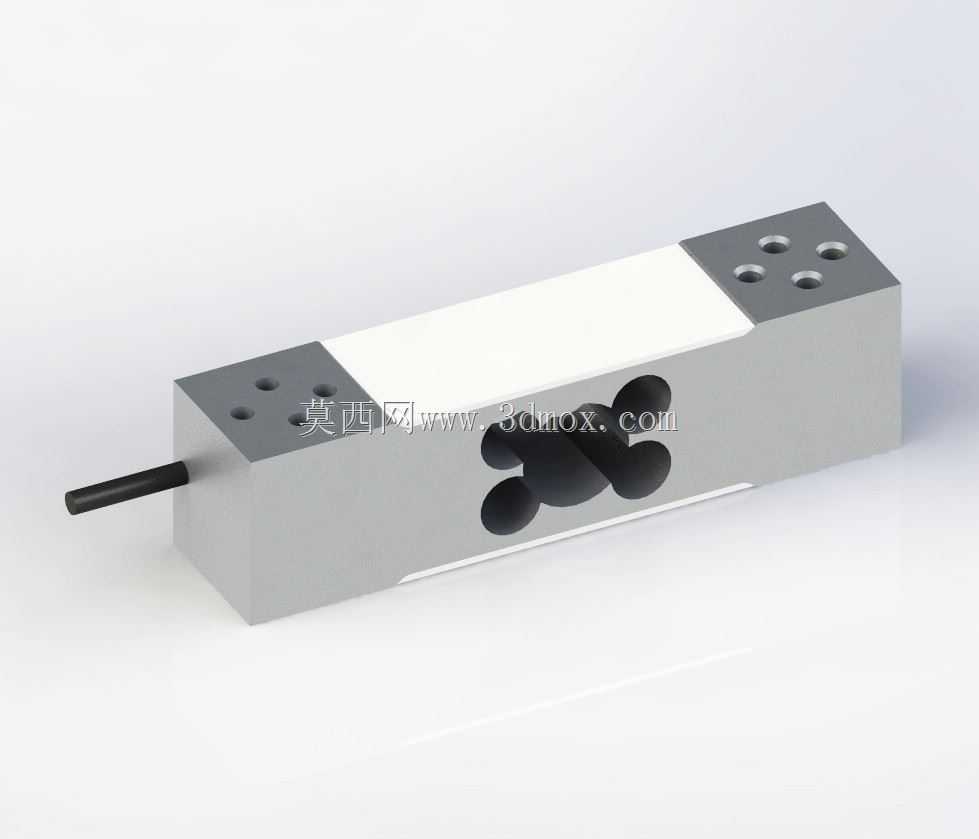

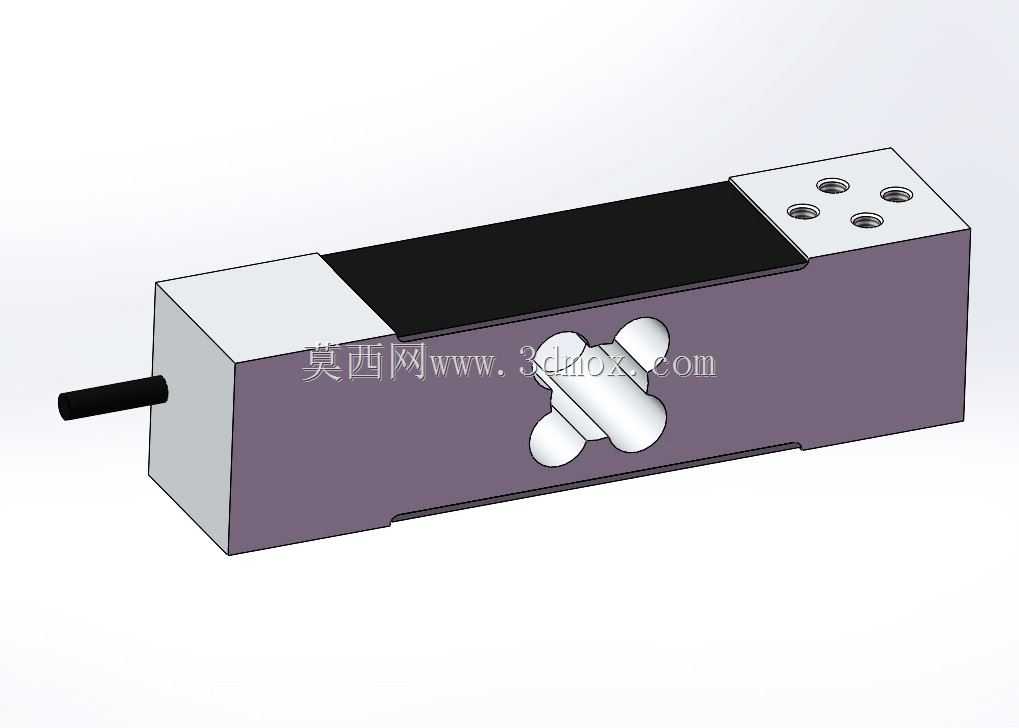

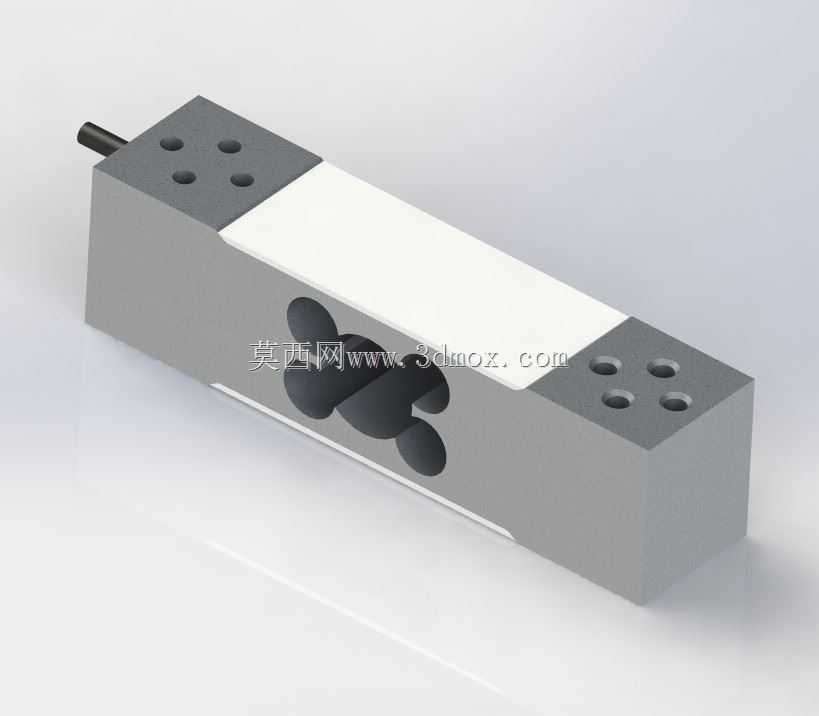

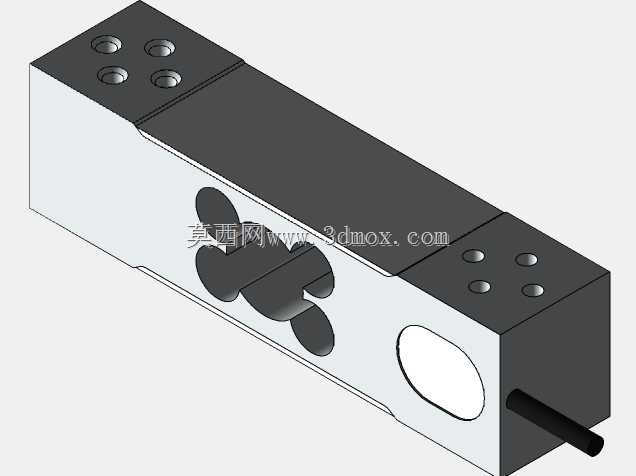

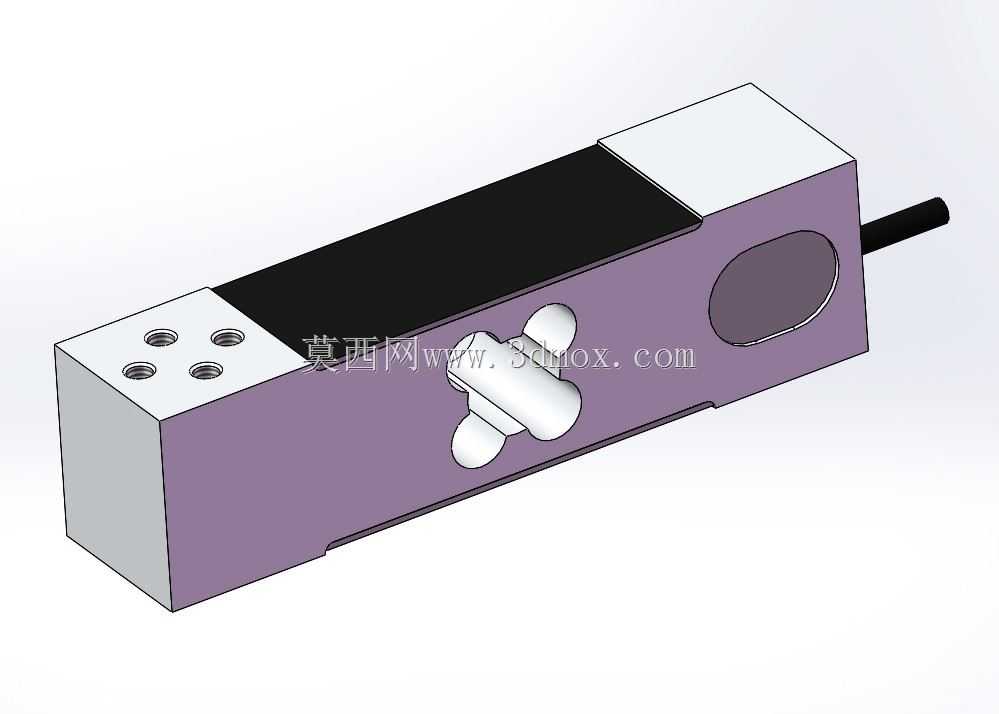

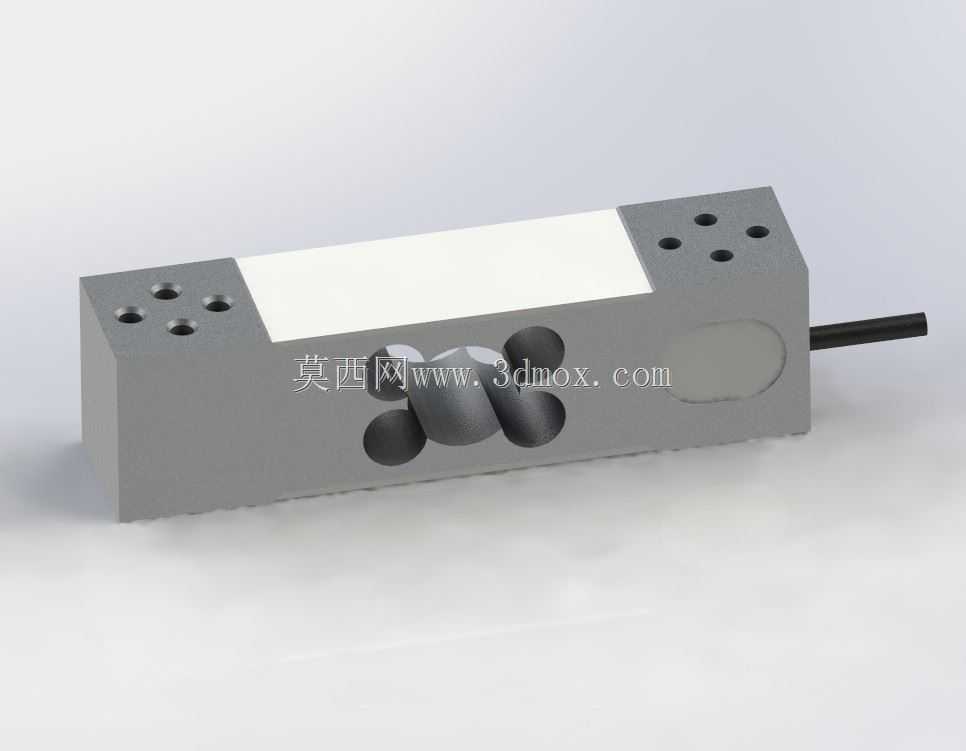

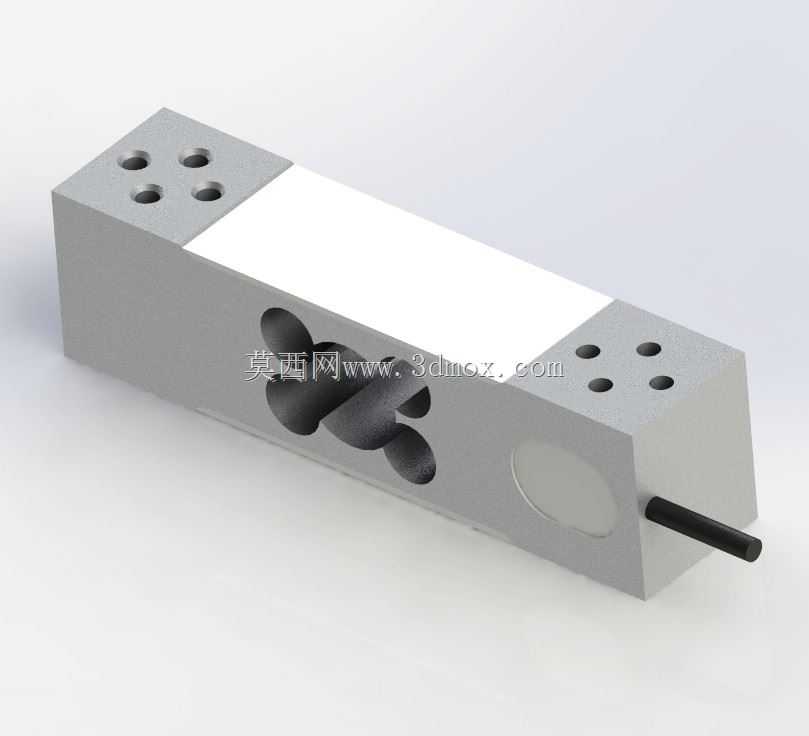

　　从结构设计逻辑来看，这类传感器采用铝合金一体切削加工成型，整体为长条形平行梁结构，梁体中间加工出对称的应变区镂空结构，也就是行业内常说的梅花孔或平行梁应力槽，这个结构的核心作用是让承载端受力时，应变区产生均匀可控的弹性形变，贴在应变区内壁的电阻应变片会随着形变产生电阻值变化，通过后续的惠斯通电桥电路将形变信号转化为线性的电信号输出，最终换算成对应的重量数值。两端的安装孔位做了沉台设计，一端作为固定端通过螺栓锁紧在秤体基座上，另一端作为承载端连接秤盘支架，出线端从固定端侧面引出屏蔽线缆，既避免称重过程中线缆被拉扯影响测量精度，也能防护线缆在长期使用中被磨损。

　　实际选型应用中，这款传感器覆盖60kg到350kg的多量程段，不同量程的产品整体外形安装尺寸保持一致，仅应变区的壁厚、镂空尺寸做对应调整，这样的通用化设计能让台秤生产厂商在做不同量程的同系列台秤时，不需要更改基座与秤盘的安装孔位，只需要更换对应量程的传感器即可，大幅降低钣金件、结构件的开模与备货成本。安装过程中需要注意，固定端与承载端的安装面要保证平面度公差在0.1mm以内，避免安装面不平整导致传感器受到额外的扭力，造成零点漂移、线性度超差的问题；传感器的安装螺栓要采用规定强度等级的紧固件，按照对称锁紧的顺序分步拧紧，避免单侧锁紧力过大导致梁体产生预加应力，影响出厂校准的精度参数。

　　从应用场景拓展来看，除了常规的商用电子台秤，这类传感器还可以用在小型自动化设备的物料缺料检测、包装线的成品重量复检、快递网点的小件揽收称重、生鲜商超的计价秤等场景，由于其单点承载即可抵消偏载误差的特性，在一些安装空间受限、无法布置多只传感器做均载支撑的小型称重工位，这款传感器的适配性远高于其他结构的测力元件。日常维护中，要避免传感器长期超过额定量程承载，防止应变区产生不可逆的塑性形变造成传感器报废，同时要注意使用环境中避免强腐蚀性液体、粉尘直接进入应变区的镂空位置，虽然应变片位置做了密封胶灌封处理，但长期在高湿、强腐蚀环境下使用，还是会影响密封性能，导致应变片受潮出现零点漂移、输出不稳定的问题。

　　建模过程中，这类传感器的建模重点在于还原应变区的对称镂空结构，要保证两侧应力槽的尺寸完全对称，否则会影响后续做有限元受力分析时的应力分布仿真结果；两端的安装孔位要严格按照实际安装尺寸绘制，包括沉孔的深度、通孔的直径、孔位的中心距，这些尺寸直接影响后续结构设计时的安装适配性；出线端的线缆接头位置要还原防水护套的结构，方便设计人员在做整秤结构时预留对应的走线空间与防护结构。对于做称重设备设计的工程师来说，这类标准件的三维模型不需要自行绘制，直接调用准确的模型就能快速完成整秤的结构装配，提前校验安装干涉、孔位匹配的问题，减少样机试制阶段的改模次数。
