Metaltex系列N3-2微型断路器三维设计

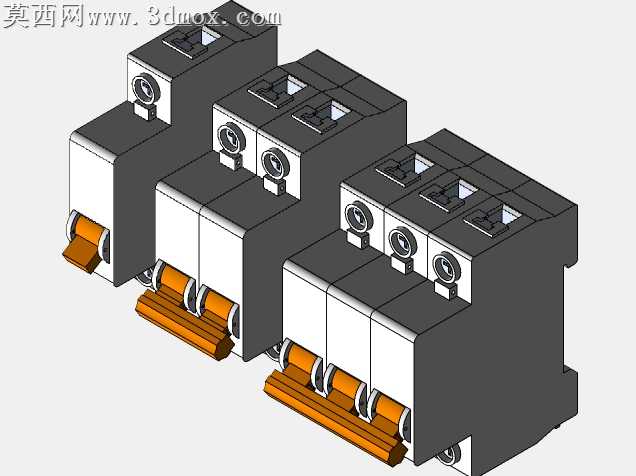

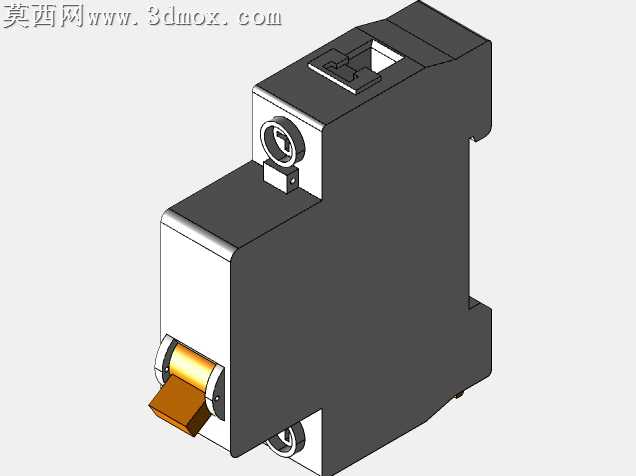

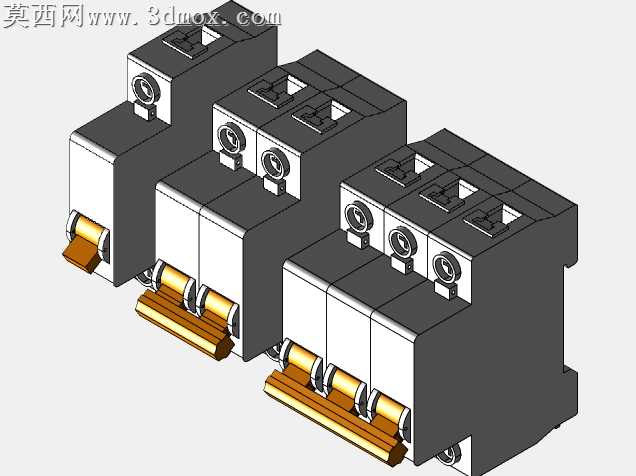

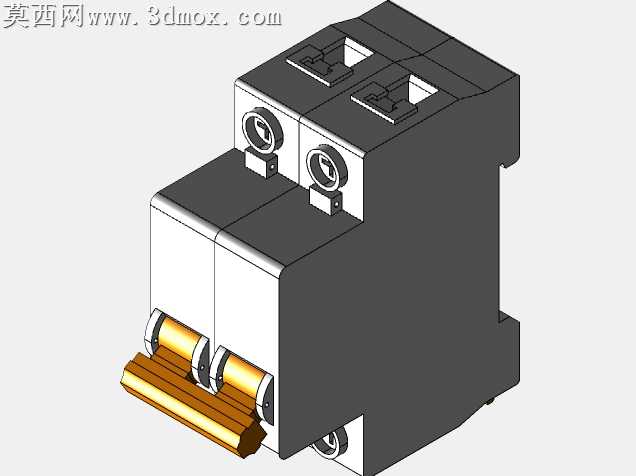

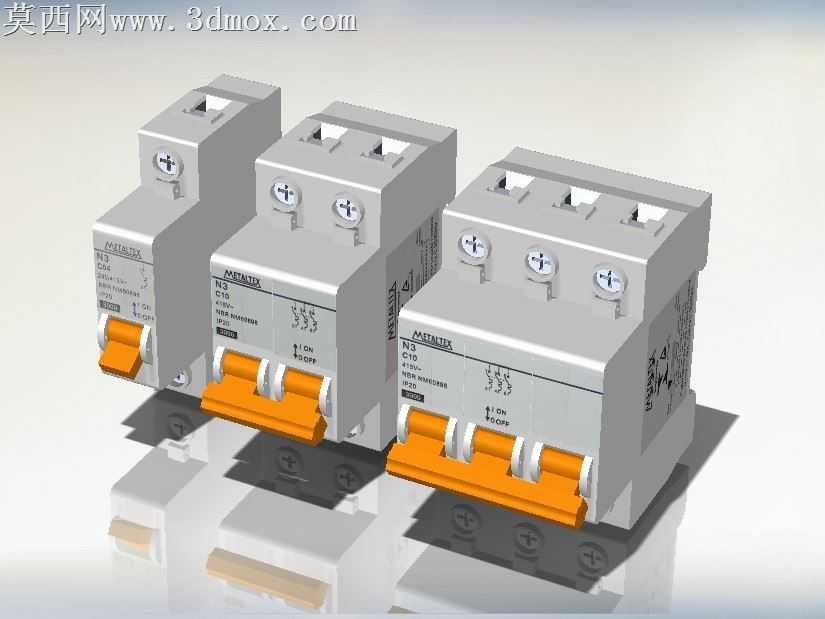

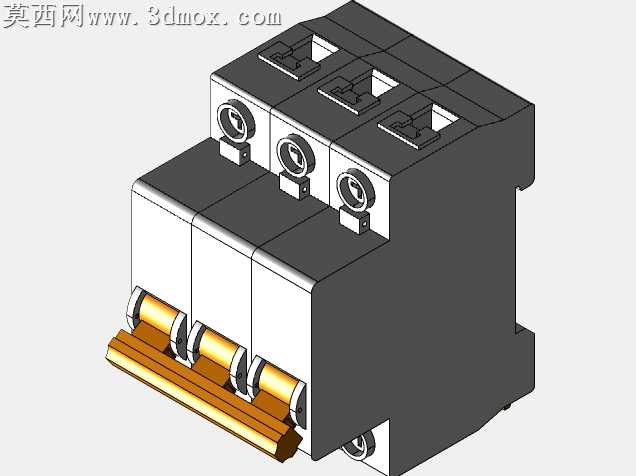

本作品为Metaltex品牌Série N3-2规格63A等级的微型断路器三维建模成果，完整还原了1P、2P、3P三种极数的同系列产品外观与结构特征。建模过程中以实物测绘参数为基准，首先在三维软件中搭建基准坐标系，按照断路器实际安装尺寸绘制主体壳体的轮廓草图，通过拉伸、切除等基础特征构建出壳体的基础腔体结构，精准还原了壳体表面的品牌标识刻印区域、参数标注凹槽、散热筋条等细节特征。针对操作手柄部分，单独建模还原了橙色操作拨块的弧形握持面、分合闸位置的限位卡扣结构，确保手柄与壳体的装配间隙符合实际产品的配合公差。模型中细致还原了每极对应的调节旋钮结构，旋钮表面的一字调节槽、刻度标识都通过纹理映射与实体切除结合的方式实现，保证视觉还原度。在内部结构的示意建模上，按照微型断路器的典型布局，预留了灭弧室安装位、接线端子腔体、电磁脱扣机构的装配空间，虽然作为外观与装配参考模型未做完全的内部零件拆分，但各腔体的分隔、接线孔的位置尺寸都严格遵循实物参数，可用于配电场景的装配模拟。材质渲染阶段，为壳体部分赋予了浅灰色哑光阻燃塑料材质，调整材质的粗糙度与漫反射参数模拟真实断路器外壳的磨砂质感；操作手柄赋予高饱和度的橙色工程塑料材质，添加轻微的反光效果还原拨块的表面质感；金属接线端子部分赋予镀锌金属材质，调整金属度与反射参数模拟金属件的冷冽光泽；顶部的操作指示标识通过UV贴图精准贴合在壳体对应位置，渲染时采用柔和的工作室环境光，添加底部倒影效果突出产品的立体感，整体渲染效果清晰展现不同极数断路器的外观差异与结构特征。设计过程中充分考虑了同系列产品的模块化特征，1P、2P、3P产品采用统一的壳体单元宽度，通过单元拼接的方式实现不同极数的模型构建，既保证了系列产品的尺寸统一性，也提升了建模效率，最终模型可用于低压配电场景的三维布局演示、电气柜装配模拟、产品展示宣传等多个场景。
